JGX-0958D-108A Wire Rope Vibration Isolator Model FEA Pra-Validasi Dukungan Teknik Balik

JGX-0958D-108A Isolator Getaran Tali Kawat: Kontrol Getaran Tingkat Teknik dengan Model Simulasi yang Divalidasi

Apa Itu Isolator Getaran Tali Kawat dan Bagaimana Cara Kerjanya?

Sebuah isolator getaran tali kawat adalah perangkat mekanis pasif yang meredam energi getaran melalui prinsipDamping gesekan Coulomb gesekan kering yang dihasilkan antara untaian kawat baja individu saat kumparan tali membengkok di bawah beban.,JGX-0958D-108A mengabsorbsi energi di antarmuka mikroskopis antara 133 kawat individu (7 untaian * 19 kawat per untaian), menciptakan perawatan bebas,mekanisme peredam bebas partikel yang tidak terdegradasi dengan usia atau siklus suhu.

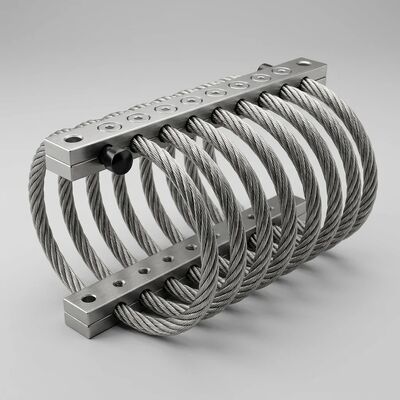

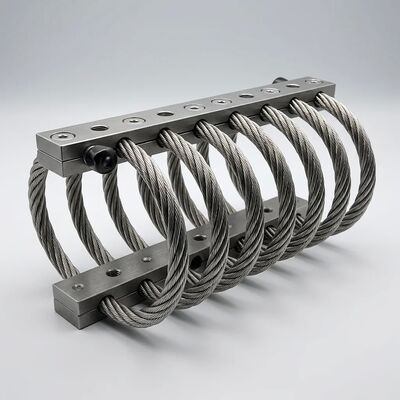

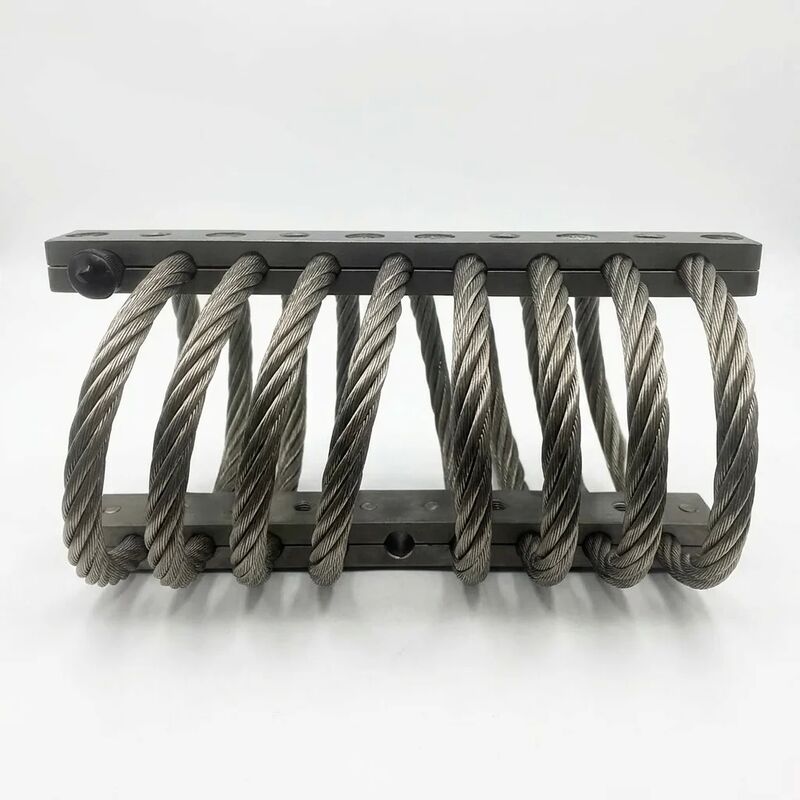

JGX-0958D-108A terdiri dari tiga komponen: tali kawat 7 * 19 stainless steel 304 yang dioli secara heliks (diameter nominal 6,4 mm, 8 loop aktif),blok pengikat atas dan bawah 6061-T6 paduan aluminium dengan permukaan anodisasi keras, dan empat baut pengikat M10 stainless steel. Ketika dipasang antara sumber getaran dan struktur yang dilindungi, kumparan tali kawat membengkok sebagai tanggapan terhadap rangsangan input,menghasilkan gesekan antar untaian yang terkontrol yang mengubah energi kinetik menjadi panas yang tidak penting sambil memberikan kekakuan (pembangkitan beban) dan peredam (penghambatan energi) dalam satu elemen kompak.

Model FEA Pra-Valifikasi: Singkatkan Siklus Desain Anda dengan 2 ¢ 3 Minggu

Salah satu tantangan yang terus-menerus dalam pemilihan isolator getaran adalah kesenjangan antara data katalog dan kinerja yang dipasang di dunia nyata.Nomor beban statis memberitahu Anda apakah isolator dapat mendukung berat; mereka tidak memberitahu Anda bagaimana ia akan berperilaku secara dinamis pada frekuensi eksitasi spesifik Anda, orientasi pemasangan, dan kekakuan lampiran.Perlengkapan uji bangunan, menjalankan karakterisasi tabel shaker, dan mengulangi proses yang biasanya memakan waktu 2 ∼3 minggu per siklus desain.

JGX-0958D-108A menangani ini denganModel simulasi FEA yang telah divalidasi sebelumnyatermasuk sebagai jaminan teknik. Setiap model telah berkorelasi dengan data uji fisik dari tabel shaker elektrodinamika 6-DOF,mencapai akurasi simulasi-ke-pengukuran dalam ± 5% untuk output utama ini:

• Kurva beban-defleksi statisdalam kompresi, ketegangan, dan arah beban geser
• Kekakuan dinamis (K*) dan faktor kerugian (η)sebagai fungsi amplitudo eksitasi (0,1 mm sampai 2,0 mm puncak ke puncak)
• Transmisibilitas (T)di seluruh kisaran frekuensi 5 Hz hingga 500 Hz pada beban nominal
• Bentuk dan luas lingkaran histeresis“terkait langsung dengan disipasi energi per siklus
• Faktor amplifikasi resonansi (Q)untuk tiga frekuensi modal pertama

Model ini dikirimkan dalam format yang kompatibel dengan Ansys Mechanical, Abaqus, dan COMSOL Multiphysics,memungkinkan tim dinamika struktural Anda untuk menjatuhkan JGX-0958D-108A langsung ke dalam model tingkat sistem dan mengevaluasi kinerja isolasi sebelum berkomitmen untuk pengadaan perangkat keras.

Layanan Reverse Engineering: Metodologi Sistematis 4 Tahap

Ketika mesin produksi bergantung pada isolasi getaran yang tidak lagi diproduksi karena pemasok asli menghentikan lini produk, mengganti alat mereka,atau bangkrut ̇pemilik peralatan menghadapi pilihan yang tidak menyenangkan: menerima degradasi kinerja isolasi dari pemasangan tua, komisi desain ulang kustom mahal, atau mengganti seluruh mesin.Platform JGX-0958D-108A menawarkan opsi keempat melalui layanan rekayasa balik terintegrasi.

Tahap 1: Metrologi dan Dokumentasi (3-5 Hari Kerja)

• Pemindaian laser 3D dari isolator yang ada untuk menangkap geometri amplop eksternal dengan akurasi ± 0,05 mm
• Pengukuran antarmuka pemasangan: diameter lubang baut, jarak pusat ke pusat, spesifikasi benang, dan kedalaman counterbore
• Identifikasi bahan melalui analisis XRF (fluoresensi sinar-X) untuk menentukan kelas paduan tali kawat dan komposisi blok penjepit
• Dokumentasi fotografi tentang orientasi instalasi, zona bebas berdekatan, dan setiap pola keausan atau korosi yang terlihat yang mempengaruhi desain penggantian

Tahap 2: Karakterisasi Kinerja (5 – 7 Hari Kerja)

• Pengujian beban-defleksi statis pada ketiga sumbu beban pada mesin pengujian universal dengan akurasi sel beban kelas 0,5
• Karakterisasi dinamis pada shaker elektrodinamika: input sin-swept dari 5 Hz hingga 500 Hz, mengukur transmisibilitas dan sudut fase
• Pengujian respons kejut: input pulsa setengah sinus pada 15 g, 30 g, dan 50 g untuk menangkap perilaku atenuasi kejut isolator
• Ekstraksi loop histeresis pada amplitudo pergeseran 0,5 mm, 1,0 mm dan 2,0 mm untuk mengukur disipasi energi per siklus

Tahap 3: Korélasi dan Optimalisasi FEA (5 – 7 Hari Kerja)

• Konstruksi model FEA high-fidelity yang disesuaikan untuk mencocokkan pengukuran Fase 2 dengan akurasi ± 5%
• Optimalisasi parameter diameter tali kawat (rentang 4,8 ∼9,5 mm), jumlah kumparan (6 ∼12 loop), dan geometri penjepit untuk mencapai kinerja yang setara atau lebih baik dalam amplop yang sama
• Prediksi umur kelelahan menggunakan penghitungan siklus aliran hujan dan aturan Miner's, yang menargetkan minimal 10⁷daya tahan siklus pada beban nominal

Tahap 4: Kualifikasi dan Pengiriman (10-15 Hari Kerja)

• Pembuatan 5 unit prototipe JGX-0958D-108A yang dikonfigurasi sesuai spesifikasi yang dioptimalkan
• Pengujian dinamis berturut-turut terhadap isolator asli pada pengaturan shaker yang sama
• Pemberian laporan uji kualifikasi yang membandingkan kinerja asli vs penggantian untuk semua parameter yang diukur
• Perjalanan produksi akhir dan pengiriman isolator pengganti bersertifikat dengan dokumentasi pelacakan bahan lengkap

Damping Bebas Partikel: Mengapa Kompatibilitas Kamar Bersih Mengubah Persamaan Seleksi

Klasifikasi ruang bersih ISO 14644-1 memberlakukan batas ketat terhadap konsentrasi partikel di udara. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringIsolator tali kawat menghilangkan mode kegagalan ini pada tingkat komponen.

Mekanisme peredam JGX-0958D-108A adalah murni mekanis: sebagai 133 kawat stainless steel individu dalam konstruksi tali 7 * 19 geser satu sama lain selama lentur,Mereka menghasilkan gesekan terkontrol tanpa abrasiTidak ada elemen elastomer, tidak ada ikatan perekat, tidak ada lapisan yang dapat delaminasi,dan tidak ada bahan organik yang dapat keluar gas di lingkungan vakum. Permukaan anodisasi keras pada blok penjepit aluminium 6061-T6 memberikan ketahanan aus tanpa menghasilkan debu aluminium oksida. Hal ini membuat JGX-0958D-108A cocok untuk:

• Pembuatan semikonduktor:Wafer stepper, alat CMP (chemical mechanical planarization), implan ion, dan sistem lintasan litografi di mana kontaminasi partikel sub-0,1 μm dapat menyebabkan kehilangan hasil die
• Produksi farmasi:Isolator pengisian aseptik, tumpukan baki liofilizer, isolasi getaran tablet press, dan pemasangan sistem bersih di tempat (CIP) yang terkena siklus pencucian berulang
• Optik dan fotonik:Tabel interferometer laser, ruang lapisan optik, menara tarik serat optik,dan isolasi teleskop mount di mana partikel menetap pada permukaan optik merusak transmisi dan meningkatkan cahaya liar
• Mikroskopi elektron:Isolasi kolom SEM dan TEM di mana kebutaan gambar yang disebabkan oleh getaran dan kontaminasi kolom yang disebabkan oleh partikel keduanya menurunkan resolusi
• Metrologi presisi:Mesin pengukur koordinat (CMM) isolasi granit dasar, penguji bulat, profilometer permukaan dan stasiun kalibrasi blok pengukur

JGX-0958D-108A Spesifikasi teknis lengkap

Bagaimana JGX-0958D-108A Dibandingkan dengan Isolator Elastomer?

Pertanyaan yang Sering Diajukan

Apa arti nomor model JGX-0958D-108A?Préfiks JGX" mengidentifikasi keluarga produk pengisolator tali kawat pabrikan. 0958" adalah kode ukuran dan konfigurasi untuk kelas amplop ini."D" menunjuk konfigurasi pemasangan dual-clamp (dua blok aluminium yang menangkap kumparan tali kawat).108" adalah beban kompresi nominal dalam kilogram. Sufiks "A" menunjukkan konfigurasi standar dengan tali kawat SS304 dan blok aluminium 6061-T6.

Bisakah aku menggunakan model FEA dengan perangkat lunak simulasi yang ada?Model FEA yang telah divalidasi sebelumnya dikirimkan dalam format file netral yang dapat diimpor ke Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+), dan Nastran (melalui dek data massal).Jika tim Anda menggunakan solver yang berbeda, hubungi kelompok teknik aplikasi kami untuk dukungan konversi format.

Apa informasi minimum yang dibutuhkan untuk memulai proyek rekayasa balik?Kita membutuhkan ukuran amplop isolator yang ada (foto dengan referensi skala sering cukup untuk penilaian awal), perkiraan massa yang didukung,dan frekuensi getaran dominan atau kecepatan operasi mesinDari tiga input ini, tim aplikasi kami dapat menjangkau proyek dan memberikan penawaran yang kuat dalam waktu 2 hari kerja.

Apakah permukaan anodisasi keras akan hilang seiring waktu?Lapisan anodisasi keras Tipe III memiliki ketebalan 25 ‰ 50 μm dengan kekerasan Vickers 350 ‰ 400 HV. Dalam penggunaan industri normal, the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
