JGX-0480D-61A Pengecualian Getaran Tali Kawat Baja Rinsing Inter-Strand Micro-Friction Damping untuk Perlindungan Seismik

Name: JGX-0480D-61A Pengecualian Getaran Tali Kawat Baja Rinsing Inter-Strand Micro-Friction Damping untuk Perlindungan Seismik
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Nama Merek:	Hoan
Nomor Model:	JGX-0480D-61A
MOQ:	10 buah
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shaanxi, Tiongkok

Sertifikasi:

ISO 9001:2015, CE, RoHS

Model:

JGX-0480D-61A

Bahan:

Baja tahan karat 304/316

Diameter tali kawat:

4,8mm

Jumlah untaian:

Konstruksi 7x19

Rentang beban:

0,45 - 61 kg per gunung

Frekuensi alami:

5-8Hz

Suhu Operasional:

-40 ° C hingga +150 ° C.

Jenis redaman:

Gesekan Mikro Antar Untai

Peringkat WASHDOWN:

Aman Bertekanan Tinggi/Kaustik

Sertifikasi Seismik:

Sesuai IBC / ASCE 7

Tipe Pemasangan:

Kompatibel dengan Array Multi-Titik

Aplikasi:

HVAC, Generator, Pompa, Penguat Seismik

Menyoroti:

Teknologi Damping Mikrofriksi Inter-Strand

Isolator Kaustik Aman Pencucian Tekanan Tinggi

Gunung perlindungan gempa bumi bersertifikat

Deskripsi Produk

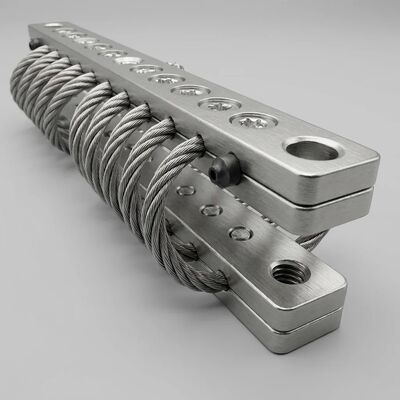

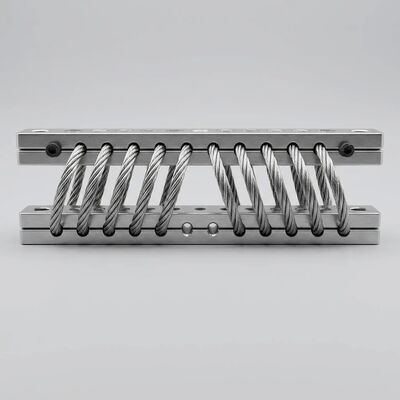

JGX-0480D-61A — Isolator Getaran Tali Kawat Presisi

Direkayasa dengan teknologi peredam gesekan mikro antar-untai, JGX-0480D-61A memberikan redaman getaran bebas perawatan untuk peralatan industri yang beroperasi di lingkungan yang menuntut. Konstruksi baja tahan karat memastikan kekebalan terhadap korosi sepanjang masa pakai.

Cara Kerja Peredam Gesekan Mikro Antar Untai

Inti dari JGX-0480D-61A terdapat elemen tali kawat heliks yang dibuat dari beberapa helai kawat baja tahan karat berkekuatan tarik tinggi. Ketika getaran mekanis ditransmisikan melalui dudukan, masing-masing helai akan meluncur satu sama lain pada tingkat mikroskopis. IniPeredam Coulomb (gesekan kering).mekanisme mengubah energi kinetik menjadi energi panas tingkat rendah — tanpa memerlukan cairan hidrolik, senyawa elastomer, atau sistem kontrol aktif.

Tiga faktor menentukan kinerja redaman:

Jumlah Untai & Geometri Lay:Konstruksi tali kawat 7*19 memaksimalkan titik kontak antar-untai per satuan panjang, menciptakan ribuan antarmuka gesekan mikro yang aktif pada amplitudo getaran berbeda.
Permukaan Kawat Selesai:Perlakuan pasivasi yang terkontrol menjaga kekasaran mikro alami dari kawat baja tahan karat yang ditarik, yang penting untuk koefisien gesekan Coulomb yang konsisten di seluruh rentang suhu pengoperasian.
Pramuat Heliks:Geometri batang penjepit menerapkan pra-kompresi yang dikalibrasi pada heliks tali, mengatur kekakuan statis dasar dan memastikan ambang redaman aktif pada tingkat eksitasi rendah.

Tidak seperti peredam kental yang mengalami kebocoran cairan dan perubahan viskositas yang bergantung pada suhu, sistem peredam yang seluruhnya terbuat dari logam di JGX-0480D-61A tetap stabil dari-70°C hingga +260°Cdan tidak memerlukan pemeliharaan selama umur desainnya.

Pemilihan Material & Perlindungan Korosi

JGX-0480D-61A dibuat dariBaja tahan karat AISI 304sebagai standar, denganAISI 316Ltersedia untuk instalasi kaya klorida dan atmosfer laut. Setiap komponen logam — tali kawat, batang penjepit, braket pemasangan, dan pengencang — memiliki kualitas material yang sama untuk menghilangkan risiko korosi galvanik.

Komponen	Kelas Standar	Kelas Opsional	Permukaan Selesai
Heliks Tali Kawat	AISI 304	AISI 316L	Pasif & Dipoles Listrik
Batang Penjepit	AISI 304	AISI 316L	Pasif
Basis Pemasangan	AISI 304	AISI 316L	Pasif
Pengencang	A2-70SS	A4-80SS	Pasif

Strategi material ini memungkinkan JGX-0480D-61A bertahanprotokol pencucian bertekanan tinggiumum di ruang bersih pemrosesan makanan, farmasi, dan fabrikasi semikonduktor. Paparan terhadap bahan pembersih kaustik yang umum (larutan natrium hidroksida hingga 5%, disinfektan amonium kuaterner) dan pembersih pengoksidasi (asam perasetat, uap hidrogen peroksida) tidak mengganggu integritas struktural atau kinerja redaman.

Pengujian Kualifikasi & Kerangka Sertifikasi

Setiap batch produksi JGX-0480D-61A menjalani protokol verifikasi multi-titik:

Kurva Lendutan Beban Statis:Plot gaya-vs-perpindahan dari beban terukur 0 hingga 150% dalam mode kompresi, geser, dan gandeng 45°. Linearitas kekakuan diperiksa terhadap kurva referensi utama.
Sapu Transmisibilitas Dinamis:Eksitasi sapuan sinus dari 3 Hz hingga 200 Hz pada input 0,5g. Puncak transmisibilitas dan efisiensi isolasi tercatat pada 10 titik frekuensi kunci.
Karakterisasi Redaman:Metode bandwidth setengah daya diterapkan pada setiap puncak resonansi untuk menghitung rasio redaman viskos yang setara (target: 0,10–0,20).
Paparan Semprotan Garam:Semprotan garam netral ASTM B117 selama 500 jam pada AISI 304, 1000+ jam pada AISI 316L — tidak berkarat merah, kedalaman lubang di bawah 0,05 mm.
Daya Tahan Siklik:10⁶ siklus dengan defleksi terukur ±100% pada 5 Hz. Penyimpangan kekakuan harus tetap berada dalam ±10% dari nilai awal; tidak ada fraktur kawat atau pemisahan untai yang diizinkan.

Sertifikasi:sistem manajemen mutu ISO 9001:2015. Dokumentasi kepatuhan produk tersedia untuk penandaan CE (EU Machinery Directive 2006/42/EC) dan RoHS (2011/65/EU). Pengujian kualifikasi seismik per IBC 2024 dan ASCE 7-22 tersedia berdasarkan permintaan proyek.

Lembar Data Teknis

Parameter	Spesifikasi
Model	JGX-0480D-61A
Diameter Tali Kawat	4,8mm
Konstruksi Untai	7*19 (7 helai, masing-masing 19 kabel)
Bahan (Standar)	Baja Tahan Karat AISI 304
Bahan (Opsional)	Baja Tahan Karat AISI 316L
Nilai Beban Statis (Kompresi)	0,45 – 61 kg per gunung
Nilai Beban Statis (Pemasangan 45°)	0,30 – 45 kg per gunung
Nilai Beban Statis (Lateral)	0,20 – 30 kg per gunung
Frekuensi Alami (pada Beban Tetapan)	6 – 8Hz
Rasio Redaman Setara	0,10 – 0,20
Amplifikasi Dinamis pada Resonansi	≤ 4.0
Kisaran Suhu Pengoperasian	-70°C hingga +260°C
Efisiensi Isolasi (pada 20 Hz)	≥ 90% redaman getaran
Berat Pemasangan (Perkiraan)	0,35 – 0,50kg
Ukuran Baut Pemasangan	M6 atau M8 (khusus aplikasi)
Desain Kehidupan	20+ tahun (dimuat dengan benar, dalam/luar ruangan)

Presisi Manufaktur & Kontrol Kualitas

Setiap isolator JGX-0480D-61A dibuat pada stasiun pembentuk tali kawat yang dikontrol CNC yang mempertahankan jarak dan diameter heliks dalam toleransi ±0,3 mm. Profil alur batang penjepit dikerjakan agar sesuai dengan geometri heliks tali, memastikan tekanan kontak yang seragam di sepanjang keseluruhan penjepitan — hal ini penting untuk kinerja redaman yang konsisten dari unit ke unit.

Pos pemeriksaan inspeksi dalam proses meliputi:

Verifikasi tarik kawat masuk (target: ≥ 1,570 MPa UTS per ASTM A313)
Pengukuran laser geometri helix di stasiun pembentuk
Verifikasi torsi penjepit dengan kunci torsi yang dikalibrasi (akurasi ± 5%)
Inspeksi visual 100% untuk mengetahui cacat permukaan, kekusutan kawat, atau pelepasan untaian
Pengambilan sampel kekakuan statis tingkat lot (AQL 1.0, inspeksi normal tingkat II per ISO 2859-1)

Intinya

JGX-0480D-61A mewakili isolator tali kawat terdepan di kategori untuk insinyur yang membutuhkandata kinerja yang terdokumentasi,ketertelusuran material, Dankeandalan jangka panjangpada instalasi yang sensitif terhadap getaran. Mekanisme peredam gesekan mikro antar-untainya menawarkan keunggulan mendasar dibandingkan alternatif elastomer: zero creep, zero outgassing, dan zero maintenance selama beberapa dekade beroperasi secara berkelanjutan.

Minta lembar data, model CAD 3D, atau kurva defleksi beban khusus untuk aplikasi Anda sekarang.
