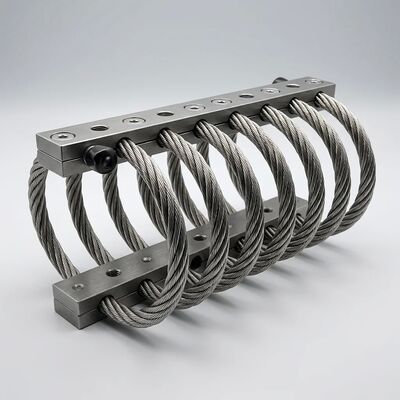

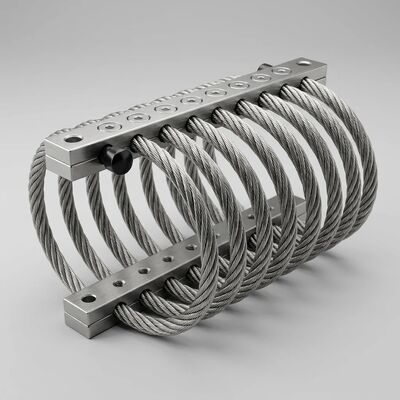

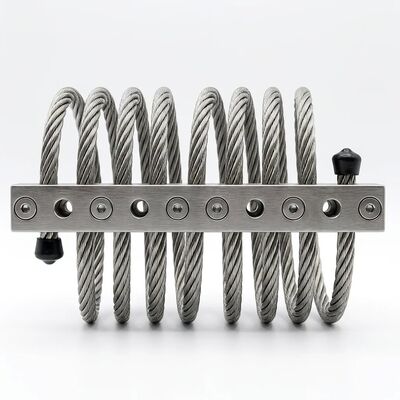

JGX-0958D-108A Wire Rope Vibration Isolator 100% Desain Daur Ulang Aman Supply Chain LTA Support

JGX-0958D-108A Isolator getaran tali kawat: Kontrol getaran industri berkelanjutan dengan kontinuitas pasokan yang dijamin

Mengapa kelestarian penting dalam pemilihan komponen isolasi getaran

Pembelian industri sedang mengalami pergeseran mendasar.adalah sekarang kriteria pemilihan front-end didorong oleh tiga kekuatan konvergen: mandat pelaporan ESG perusahaan (lingkungan, sosial, dan tata kelola), peraturan tanggung jawab produsen yang diperluas (EPR) di UE dan pasar berkembang,dan mekanisme penyesuaian batas karbon yang menghukum produk dengan karbon tinggi yang tertanam.Isolator getaran sederhana – komponen yang sering dipilih hanya pada harga satuan – membawa biaya lingkungan tersembunyi yang terkumpul di setiap siklus penggantian selama 20 tahun kehidupan operasi mesin.

JGX-0958D-108A menangani ini pada tingkat material.dua bahan, dua aliran daur ulang¢menghilangkan biaya pembuangan akhir umur dan beban lingkungan yang melekat pada bagian elastomer multi-bahan yang mengikat karet ke baja dengan perekat vulkanisasi,menciptakan komposit yang tidak dapat dipisahkan secara ekonomis untuk daur ulang.

Komposisi Bahan dan Kemampuan Daur Ulang: Analisis Tingkat Komponen

Tali kawat baja tahan karat 304 (7*19 Konstruksi, Ø6,4 mm)

• Berat per unit:Sekitar 0,52 kg (61% dari total massa satuan)
• Komposisi paduan:Fe-18Cr-8Ni-0.08C (max), struktur mikro sepenuhnya austenit
• Jalur daur ulang:Catatan: Catatan: Catatan:
• Nilai Scrap:Biasanya 50-65% dari indeks nikel LME + stainless steel scrap yang disesuaikan dengan krom
• Energi daur ulang:Sekitar 30% energi produksi primer (jalur tungku busur listrik)
• Degradasi daur ulang:Tidak adaSS304 dapat didaur ulang tanpa batas tanpa kehilangan sifat paduan

6061-T6 Aluminium Alloy Clamping Blocks (Hard Anodized)

• Berat per unit:Sekitar 0,30 kg (35% dari total massa unit, dua blok)
• Komposisi paduan:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr, dikeraskan oleh presipitasi hingga temper T6
• Jalur daur ulang:Aluminium bekas yang diukir, yang dipisahkan dari baja tahan karat dengan pemisahan magnetik sederhana
• Nilai Scrap:Biasanya 60~75% dari harga aluminium primer LME (premi bekas tempa berkualitas tinggi)
• Energi daur ulang:Sekitar 5% energi produksi aluminium primer (penghematan energi 95% dibandingkan peleburan Hall-Héroult)
• Kompatibilitas anodisasi keras:Lapisan anodik oksida (< 50 μm Al2O3) larut dalam aliran garam cair selama peleburan aluminium tanpa mencemari peleburan

Prosedur pembongkaran akhir umur (kurang dari 60 detik per unit)

1. Hapus empat M10 * 1,5 mm A2-70 baut stainless steel menggunakan kunci soket standar 17 mm
2. Memisahkan dua blok penjepit aluminium dari kumparan tali kawat
3. Buang baut dan gulungan tali kawat ke dalam tempat daur ulang besi/baja tahan karat
4. Buang blok penjepit aluminium ke dalam tempat daur ulang aluminium
5. Daur ulang kantong PE dan kemasan karton bergelombang melalui aliran limbah kertas/plastik standar

Hasilnya: nol kilogram ke tempat pembuangan sampah. nol klasifikasi limbah berbahaya. nol biaya pembuangan. nilai pemulihan logam bekas potensial sekitar USD 0,30 ¢ 0,50 per unit pada harga komoditas saat ini.

Rantai Pasokan Aman: Arsitektur Tiga Tingkat untuk Zero Interupsi Produksi

Sebuah isolator getaran biasanya mewakili kurang dari 1% dari biaya tagihan bahan mesin, tetapi ketiadaannya dapat menghentikan seluruh jalur perakitan.dampak kekurangan bencana membuat ketahanan rantai pasokan atribut yang paling diremehkan dalam pemilihan komponenRantai pasokan JGX-0958D-108A dibangun di sekitar tiga tingkat redundansi untuk memastikan bahwa tidak ada peristiwa tunggal yang dapat mengganggu pengiriman.

Tingkat 1: Manufaktur Terintegrasi Vertikal (Fasilitas Tunggal, Kontrol Proses Lengkap)

• Pembuatan tali kawat:Mesin lentur kawat CNC 6 sumbu dengan kontrol ketegangan loop tertutup (± 2% akurasi pra-pemuatan penggulung). dapat diprogram untuk jumlah kumparan dari 6 hingga 12 loop dan diameter dari 4,8 mm hingga 9.5 mm tanpa perubahan alat
• Mesin blok pengikat:Pusat penggilingan CNC 5 sumbu dengan penggeledahan dalam proses (Renishaw OMP40). pemeriksaan dimensi otomatis pada setiap bagian: diameter lubang baut (M10 + 0.2/-0 mm), jarak pusat ke pusat (120 ± 0.1 mm * 80 ± 0.1 mm), dan jari-jari alur tali untuk memastikan distribusi tekanan penjepit yang seragam
• Pengumpulan dan pengujian:Pneumatic torque-controlled fastening to 37.5 ± 2.5 N·m. 100% static load-deflection verification at 108 kg compression, dengan data logging for statistical process control

Tingkat 2: Bahan baku dua sumber dengan pemisahan geografis

• Stiker kawat SS304 (5,5 mm):Dua pabrik bersertifikat ISO 9001 yang terletak di provinsi yang berbeda, masing-masing dengan kemampuan peleburan, penggulung, dan penarik kawat yang independen.elongasi ≥ 35%) dan verifikasi ukuran butir metalografi (ASTM E112 ukuran butir 6 ̊8)
• Plat aluminium 6061-T6 (25 mm tebal):Dua pemasok ekstrusi dengan operasi pengecoran billet yang terpisah. Disertifikasi dengan ASTM B209 dengan verifikasi konduktivitas (40-45% minimum IACS) untuk mengkonfirmasi temper T6
• Perlengkapan keselamatan:90 hari persediaan bahan baku dipertahankan independen dari pesanan pelanggan backlog. bahan baku tidak dialokasikan untuk pesanan pelanggan tertentu sampai pemesanan kerja pemesinan dirilis

Tingkat 3: Struktur Program Perjanjian Jangka Panjang (LTA)

• Harga:Harga dasar terkunci untuk periode 12 bulan, disesuaikan setiap tahun terhadap indeks tertimbang: 40% aluminium LME (penjual 3 bulan), 30% nikel LME (penjual 3 bulan), 15% CPI China, 15% tetap.Penyesuaian tahunan dibatasi ± 8%Transparansi harga penuh nilai indeks dan perhitungan dipublikasikan dalam setiap tinjauan bisnis triwulanan
• Alokasi kapasitas:Slot produksi yang dijamin diukur dalam potongan per kuartal kalender. Ramalan bergulir 120 hari diperbarui setiap bulan; pesanan tetap dalam jendela ramalan memiliki prioritas atas pesanan spot
• Jadwal pengiriman:Perintah peluncuran yang dijadwalkan terhadap LTA memungkinkan pengiriman mingguan atau dua mingguan sesuai dengan irama produksi Anda.Pengisian otomatis gaya Kanban tersedia untuk pelanggan dengan kemampuan EDI (Electronic Data Interchange)
• Penyediaan cepat:Pelanggan LTA mendapatkan akses prioritas ke buffer stok keamanan 90 hari untuk kebutuhan darurat, dengan pemrosesan 48 jam dari permintaan cepat hingga pengiriman
• Tinjauan Bisnis Triwulan (QBR):Tinjauan bersama pengiriman tepat waktu (target ≥98%), kepatuhan kualitas (target ≤99,5% bebas cacat), inisiatif pengurangan biaya, dan perkiraan permintaan 12 bulan

Total Cost of Ownership Analysis: Wire Rope vs Elastomeric Isolators Lebih dari 10 Tahun

Keputusan pembelian yang didasarkan pada perbandingan harga satuan saja secara sistematis meremehkan biaya nyata isolasi getaran dalam peralatan industri.Tabel di bawah ini memodelkan instalasi 50 isolator, paket kompresor, atau rangkaian pendingin HVAC selama 10 tahun.

Catatan: Biaya downtime adalah variabel dominan dan yang paling spesifik untuk aplikasi. rentang di atas mengasumsikan skenario biaya downtime rendah hingga sedang.pembangkit listrik, pabrik semikonduktor), biaya waktu henti dapat melebihi USD 10.000 / jam, membuat kasus ekonomi untuk isolasi kawat tali luar biasa bahkan pada instalasi isolasi tunggal.

JGX-0958D-108A Spesifikasi Teknis

Sektor aplikasi dan kasus penggunaan

Otomatisasi Industri dan Alat Mesin

Pusat pemutar CNC, pusat pemesinan 5 sumbu, dan mesin penggiling menghasilkan getaran broadband dari rotasi spindle (biasanya 6.000 ∼20.000 RPM, sesuai dengan 100 ∼333 Hz fundamental),interaksi alat-bagian kerjaJGX-0958D-108A ′s frekuensi alami 9,5 ′ 12,5 Hz dalam kompresi menempatkan daerah isolasi dengan nyaman di bawah frekuensi eksitasi ini,mencapai pengurangan getaran 88%-92% pada frekuensi spindle di atas 30 Hz. Konstruksi semua logam tahan paparan terus menerus ke cairan pemotong air-miscible, cara kabut minyak, dan swarf tanpa degradasi.

Layanan HVAC dan Bangunan

Centrifugal chiller (biasanya kapasitas pendingin 300 ∼ 1.500 kW), kompresor sekrup, dan kumpulan kipas-motor menara pendingin adalah sumber getaran dominan di bangunan komersial dan industri.JGX-0958D-108A ′s karakteristik peredam tergantung amplitudo sangat cocok untuk aplikasi HVAC: memberikan peredam rendah (dan dengan demikian efisiensi isolasi yang tinggi) pada amplitudo getaran rendah yang khas untuk operasi keadaan tetap normal,sementara secara otomatis meningkatkan disipasi energi selama transisi amplitudo tinggi dari kompresor start-up dan shutdown.

Energi dan Generasi Listrik

Mesin reciprocating, set generator turbin gas, centrifugal pompa skids, dan kompresor paket dalam minyak dan gas, petrokimia,dan aplikasi utilitas listrik tunduk isolasi getaran untuk kombinasi kasar dari eksitasi broadband terus menerus, paparan hidrokarbon, dan perubahan suhu lingkungan yang luas. tali kawat SS304 JGX-0958D-108A ¢s tahan korosi dari gas asam (H2S), hidrokarbon kondensat,dan atmosfer garam di fasilitas pantai dan lepas pantaiUntuk lingkungan yang paling korosif, pilihan tali kawat SS316 dengan ketahanan lubang molibdenum yang ditingkatkan tersedia dengan pesanan khusus.

Transportasi dan Peralatan Mobile

Peralatan bawah kerangka kereta api (jaring resistor rem, konverter traksi, catu daya bantu), set mesin-generator lokomotif, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesJGX-0958D-108A memiliki attenuasi kejut ≥ 50% pada 30 g / 11 ms setengah sinus dikombinasikan dengan konstruksi seluruh logam yang mentolerir hujan, semprotan garam jalan,dan benturan batu menjadikannya pengganti langsung untuk bantalan elastomer yang mengeras dan retak setelah 2 ∼3 tahun paparan bawah bingkai.

Pertanyaan yang Sering Diajukan

Berapa jumlah pesanan minimum untuk JGX-0958D-108A?Untuk program produksi, perjanjian LTA mendukung rilis terjadwal tanpa jumlah pengiriman minimum, memungkinkan model replenishment JIT dan kanban.Waktu pengiriman standar adalah 5 ‰ 7 hari kerja dari persediaan barang jadi, 15 ‰ 25 hari kerja untuk pesanan produksi yang melebihi tingkat stok.

Bagaimana saya memverifikasi klaim daur ulang?Sertifikat komposisi material (EN 10204 3.1) tersedia untuk setiap batch produksi, mendokumentasikan kualitas paduan yang tepat dari tali kawat SS304 dan blok aluminium 6061-T6.Sertifikat ini dapat diserahkan kepada penyedia pengelolaan limbah atau auditor keberlanjutan Anda untuk mengkonfirmasi bahwa kedua bahan memenuhi kriteria penerimaan untuk aliran daur ulang logam standarSebuah lembar instruksi pemisahan dengan langkah-langkah fotografi disertakan dalam setiap pengiriman.

Apa yang terjadi pada LTA jika harga komoditas logam berubah secara signifikan?Mekanisme penetapan harga LTA dirancang untuk transparansi dan penyesuaian terbatas. revisi harga tahunan dibatasi ± 8% terlepas dari pergerakan indeks komoditas.Jika aluminium LME berlipat ganda dan perhitungan indeks menghasilkan penyesuaian +25%Jika harga komoditas jatuh, batas -8% melindungi pemasok dari erosi harga yang tidak berkelanjutan.Struktur ini memberikan kedua pihak kepastian perencanaan sambil mempertahankan hubungan dengan tujuan, referensi harga yang diterbitkan.

Dapatkah JGX-0958D-108A disediakan dengan tali kawat SS316 untuk lingkungan laut?Ya. Varian SS316 (UNS S31600, kandungan molibdenum 2% untuk peningkatan ketahanan chloride pit) tersedia dengan jumlah pesanan minimal 100 buah.Konfigurasi ini direkomendasikan untuk instalasi pantai dalam jarak 5 km dari air asin, platform lepas pantai, dan aplikasi ruang mesin kapal laut di mana kombinasi atmosfer garam dan suhu tinggi mempercepat korosi lubang dalam standar SS304.
