JGX-0400D-26A Isolator Getaran Tali Kawat Seragam Pratekan Konsistensi Batch Pelindung EMI Pembumian Listrik

Isolator Getaran Tali Kawat JGX-0400D-26A — Pra-Tekanan Pabrik dengan Jalur Pembumian Terintegrasi

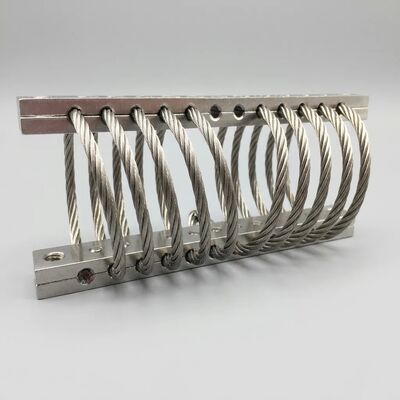

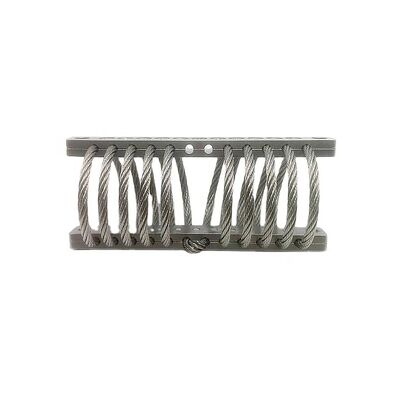

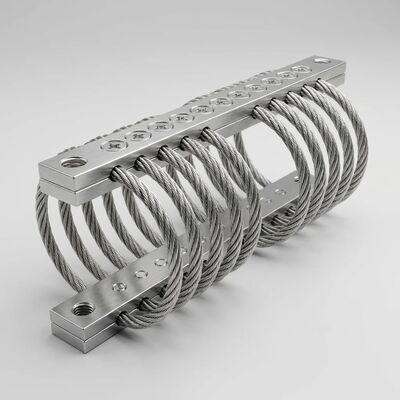

ItuJGX-0400D-26Aadalah isolator getaran tali kawat muatan menengah hingga berat yang dibangun di atas aInti kabel baja tahan karat 304 berdiameter 4.0mmdalam susunan simetris 8 putaran, sesuai standar pabrikbeban statis hingga 26 kg per pemasangan. Setiap penampang loop berisi 133 kabel individu dalam konfigurasi untai 7*19, dijepit di antara batang paduan aluminium mesin CNC. Ciri khas model ini adalah sifatnyaProtokol pra-penekanan pabrik 100%.: setiap unit diputar melalui 100+ pembalikan beban pada kapasitas terukur 150% sebelum pemeriksaan akhir, secara permanen menempatkan struktur kabel multi-kawat ke dalam geometri pengoperasian yang stabil. Hal ini menghilangkan periode penyelesaian di lokasi yang umum terjadi pada pemasangan tali kawat yang tidak dikalibrasi dan menjamin bahwa dua unit yang ditarik dari batch produksi terpisah akan dikirimkan.respons dinamis yang identik. Selain itu, konstruksi yang seluruhnya terbuat dari logam menjaga kontinuitas kelistrikan dari sasis ke alas—pertimbangan penting untuk penutup peralatan elektronik yang harus mempertahankan referensi ground terpadu di seluruh antarmuka yang terisolasi dari getaran.

Manufaktur Pra-Stres & Konsistensi Batch yang Seragam

Isolator tali kawat mengandalkan gesekan antar-untai Coulomb untuk disipasi energi. Saat baru dirakit, masing-masing kabel dalam setiap untai 7*19 belum menemukan posisi keseimbangannya—celah mikro dan distribusi tekanan kontak yang tidak merata menyebabkan beberapa ratus siklus operasional pertama terlihat.kekakuan drifting dan redaman variabel. JGX-0400D-26A memecahkan masalah ini pada sumbernya:

• Protokol Pra-Muat Pabrik:Setiap isolator dipasang pada perlengkapan uji servo-hidraulik dan mengalami minimal 100 siklus perpindahan sinusoidal pada ±60% defleksi pengenal maksimum, yang setara dengan sekitar 150% beban pengenal. Kelebihan beban yang terkendali ini memaksa setiap untaian kawat ke dalam kondisi kontak tribologis yang stabil—keadaan yang sama yang akan dicapai setelah berminggu-minggu operasi lapangan, namun dapat dicapai dalam hitungan menit di bawah kendali laboratorium.
• Gerbang Dimensi Pasca Siklus:Setelah pratekan, setiap unit melewati inspeksi pengukuran koordinat dimana tinggi bebas, simetri loop, dan planaritas batang pemasangan diverifikasi terhadap nilai referensi utama. Jendela penerimaan adalah ±0,3 mm pada semua dimensi kritis. Unit di luar toleransi akan didaur ulang atau dibuang—unit tersebut tidak pernah mencapai inventaris
• Validasi Batch Statistik:Dari setiap lot produksi 100 unit, sampel acak sebanyak 5 isolator menjalani karakterisasi dinamis penuh pada tabel pengocok terkontrol. Frekuensi alami (target 6–12 Hz, bergantung pada beban), rasio redaman (minimal 15%), dan transmisibilitas pada resonansi diukur dan dicatat. Koefisien variasi antar sampel dipertahankan di bawah 3%, sehingga memungkinkan perancang peralatan menentukan satu nomor komponen dengan keyakinan bahwa kinerja lapangan akan seragam
• Ketertelusuran Individu:Setiap isolator menerima kode batch yang diukir dengan laser yang terhubung ke data siklus pratekan spesifik dan catatan inspeksi dimensi. Bagi pelanggan di industri yang teregulasi, kemampuan penelusuran penuh ini mendukung persyaratan audit dan protokol analisis kegagalan

Integrasi Pembumian Listrik & Pelindung EMI/RFI yang Inheren

Pengemasan peralatan elektronik menghadirkan konflik yang terus-menerus: isolasi getaran memerlukan pemisahan mekanis antara sasis peralatan dan struktur pemasangan, namun kompatibilitas elektromagnetik memerlukan referensi ground impedansi rendah yang berkelanjutan antara dua permukaan yang sama. Isolator elastomer menciptakan sirkuit terbuka yang harus dijembatani dengan tali pembumian khusus—menambahkan suku cadang, tenaga kerja, dan potensi mode kegagalan. JGX-0400D-26A mengatasi masalah ini melalui arsitektur seluruhnya logam:

• Jalur Mekanik Konduktif:Tali kawat Stainless Steel 304 mempertahankan kontak langsung logam-ke-logam dengan batang penjepit aluminium pada antarmuka pemasangan atas dan bawah. Meskipun resistivitas massal baja tahan karat (kira-kira 7,2*10⁻⁷ Ω·m) membatasi kapasitas jalur ini sebagai konduktor arus gangguan primer, namun menyediakan kontinuitas yang lebih dari cukup untuk mencegah kondisi tanah terapung yang secara kapasitif memasangkan gangguan peralihan ke ujung depan analog yang sensitif dan tahap masukan ADC
• Permukaan Pendaratan Gasket EMI:Permukaan rata yang dikerjakan dengan mesin pada setiap batang penjepit menyediakan bidang pemasangan yang ideal untuk gasket EMI konduktif—jaring kawat tenun, stok jari, atau profil elastomer konduktif. Gasket tersebut menekan antara batang isolator dan dinding selungkup, menjaga kontinuitas sangkar Faraday yang jika tidak akan terganggu oleh celah fisik pada antarmuka isolasi. Tidak diperlukan jumper pengikat terpisah
• Kompatibilitas Galvanik:Pasangan bahan baja tahan karat-aluminium, dipadukan dengan lapisan akhir permukaan yang dipoles secara elektro yang menghilangkan besi bebas dari permukaan kawat, tahan terhadap korosi galvanik di semua kondisi atmosfer industri dan kelautan normal. Untuk aplikasi yang memerlukan isolasi listrik penuh dan bukan kontinuitas, batang penjepit dapat ditentukan dengan anodisasi keras—hubungi tim aplikasi kami untuk mendiskusikan strategi pengardean spesifik Anda

Konduktivitas Termal & Penuaan Tanpa Panas

Suhu adalah akselerator dominan degradasi polimer. Hubungan Arrhenius menyatakan bahwa setiap kenaikan 10°C menggandakan laju penuaan termo-oksidatif pada elastomer. Dalam praktiknya, dudukan karet yang tahan selama 5 tahun pada suhu 25°C bisa rusak dalam waktu kurang dari 6 bulan pada suhu 85°C—suhu yang mudah dicapai di dalam selungkup mesin industri, lemari luar ruangan yang terkena sinar matahari, dan kompartemen yang berdekatan dengan mesin. JGX-0400D-26A secara struktural tidak mampu menghadapi mode kegagalan ini:

• Jalur Termal Metalik:Baja Tahan Karat 304 menunjukkan konduktivitas termal sekitar 16 W/m·K. Walaupun tidak terlalu besar jika dibandingkan dengan aluminium (205 W/m·K) atau tembaga (401 W/m·K), angka ini masih dua kali lipat lebih tinggi dibandingkan kompon karet isi yang umumnya 0,1–0,3 W/m·K. Inti tali kawat berfungsi sebagai jembatan termal terdistribusi, menghantarkan panas dari flensa pemasangan peralatan ke dalam struktur dasar alih-alih memerangkapnya di antarmuka.
• Stabilitas Jangkauan Penuh:Batas pengoperasian isolator berkisar antara -40°C hingga +200°C secara terus menerus tanpa penurunan daya. Dalam keseluruhan rentang ini, variasi kekakuan dinamis kurang dari 8%—sepenuhnya disebabkan oleh sedikit ketergantungan suhu pada modulus elastis baja tahan karat. Sebagai perbandingan, kompon karet alam pada umumnya menjadi kaku sebesar 300–500% ketika didinginkan dari suhu 25°C hingga -30°C
• Tidak Ada Jalur Degradasi Polimer:Tidak ada ikatan rangkap karbon-karbon yang perlu dioksidasi, tidak ada molekul pemlastis yang dapat bermigrasi, tidak ada jembatan belerang yang dapat diatur ulang di bawah tekanan termal. Lapisan pasif kromium oksida pada permukaan baja tahan karat stabil secara termodinamika dan membatasi diri pada ketebalan 2–5 nm. Setelah satu dekade beroperasi terus-menerus pada suhu 150°C, sifat mekanik isolator tidak dapat dibedakan dari keadaan saat diproduksi.

Data Teknis JGX-0400D-26A

Lingkungan Aplikasi

• Unit radio jarak jauh stasiun pangkalan telekomunikasi dan distribusi tenaga listrik
• Lemari inverter energi terbarukan dan tempat penyimpanan baterai
• Panel penggerak frekuensi variabel industri dan pusat kendali motor
• Rumah peralatan persinyalan kereta api dan tampilan informasi peron
• Konsol elektronik jembatan laut dan rak prosesor navigasi
• Instrumen analitik laboratorium dan sistem pengukuran presisi

Dukungan Teknik WNRLN

WNRLN memproduksi JGX-0400D-26A di bawahISO 9001:2015sistem mutu bersertifikat. Setiap pengiriman mencakup dokumentasi ringkasan pengujian batch. Tim teknik aplikasi kami menawarkan tinjauan konfigurasi pemasangan gratis—kirimkan kepada kami massa peralatan Anda, koordinat pusat gravitasi, titik pemasangan yang tersedia, dan profil lingkungan getaran, dan kami akan mengembalikan pilihan isolator yang direkomendasikan dengan prediksi kurva transmisibilitas dalam dua hari kerja.Hubungi kami hari iniuntuk mendiskusikan persyaratan proyek Anda atau meminta sampel evaluasi.
