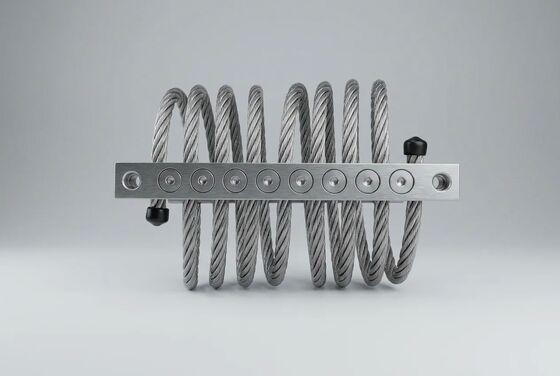

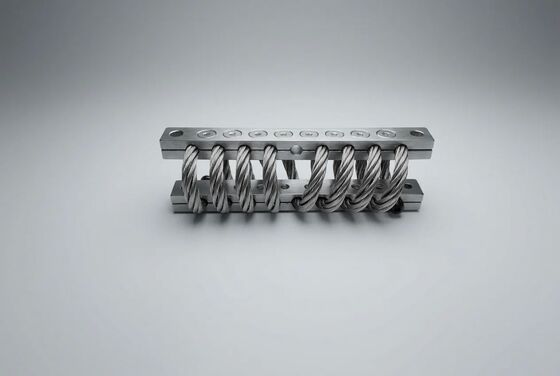

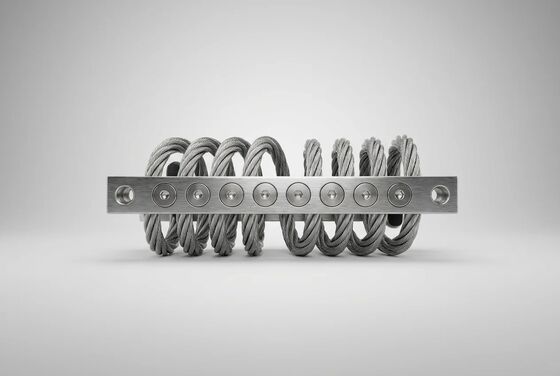

JGX-0648D-56A Adaptive Dynamic Response Wire Rope Vibration Isolator untuk Scalable Multi-Point Array Mounting

Name: JGX-0648D-56A Adaptive Dynamic Response Wire Rope Vibration Isolator untuk Scalable Multi-Point Array Mounting
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

Nama Merek:	Hoan
Nomor Model:	JGX-0648D-56A
MOQ:	10 buah
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shaanxi, Tiongkok

Sertifikasi:

ISO 9001:2015, CE, RoHS

Model:

JGX-0648D-56A

Bahan:

Baja tahan karat 304/316

Diameter tali kawat:

6,4 mm

Jumlah untaian:

Konstruksi 7x19

Rentang beban:

0,50 - 56 kg per gunung

Frekuensi alami:

5-8Hz

Suhu Operasional:

-40 ° C hingga +150 ° C.

Tipe Respon:

Dinamis Adaptif / Pergeseran Beban

Konfigurasi larik:

Multi-Titik yang Dapat Diskalakan

Orientasi Gunung:

Vertikal, Horizontal, Sudut 45°

Aplikasi:

Mesin Kecepatan Variabel, Platform Multi-Sumbu, Otomasi Industri

Menyoroti:

Adaptive Dynamic Response Shifting Loads

Konfigurasi Array Multi-Point Skalable

Penghilang getaran kabel kawat

Deskripsi Produk

JGX-0648D-56A ¢ Isolasi getaran adaptif untuk peralatan industri beban variabel

Ketika beban mesin berfluktuasi selama operasi, mesin dengan kecepatan variabel yang meluncur melalui resonansi, peralatan pengolahan batch yang mengubah massa di tengah siklus,skids generator mobile transisi antara transportasi dan modus operasi JGX-0648D-56A kurva kekakuan progresif nonlinear menyesuaikan diri untuk menjaga isolasi getaran yang optimalDiameter tali kawat 6,4 mm dan jejak kompak juga memungkinkan konfigurasi array multi-point yang dapat diskalakan untuk paket peralatan industri dengan jejak besar.

Memahami Tanggapan Dinamis Adaptif untuk Menggeser Beban

Isolator linier konvensional √ mata air spiral dengan kecepatan mata air tetap, bantalan karet dengan senyawa durometer tunggal,Balon udara pneumatik dengan tekanan diatur dirancang di sekitar satu beban nominal "titik desain"Keluar dari jendela operasi yang sempit, dan kinerja isolasi menurun dengan cepat: transmisibilitas meningkat, pergeseran resonansi ke dalam rentang kecepatan operasi,dan getaran struktural memperkuat daripada meredam.

JGX-0648D-56A menggunakan pendekatan mekanis yang sama sekali berbeda melaluiKarakteristik kekakuan pengerasan nonlinierPada defleksi rendah (amplitudo getaran kecil), spiral tali berperilaku sebagai pegas yang melembutkan,memberikan efisiensi isolasi yang tinggi terhadap gangguan frekuensi tinggi seperti kebisingan bantalan motor listrik dan eksitasi blade-pass impeller pompaPada defleksi yang lebih besar (kejut, overload sementara, startup / pantai-turun melalui resonansi), kaku transisi ke rezim pengerasan,mencegah pergeseran yang berlebihan sambil menjaga tali kawat dalam kisaran elastisitasnya.

Tanggapan dual-regime ini sepenuhnya pasif dan intrinsik, tidak ada pengontrol elektronik, tidak ada sensor umpan balik, tidak ada aktuator pneumatik atau hidrolik.Ini adalah sifat geometris dari tali kawat spiral, divalidasi dan dapat diulang di setiap unit produksi.

Profil peralatan di mana respon adaptif memberikan keuntungan terukur

Paket kompresor kecepatan variabel (15 ‰ 50 kW):Selama ramp-up dari 0 sampai 3.600 RPM, frekuensi rotasi menyapu langsung melalui band frekuensi alami isolator 6 ∼ 8 Hz.Musim semi dengan kecepatan tetap akan memungkinkan amplifikasi resonansi yang berpotensi melipatgandakan kekuatan yang ditransmisikan ke dasar. Ketahanan pengerasan JGX-0648D-56A menggeser frekuensi alami efektif ke atas saat amplitudo meningkat, secara alami meredakan sistem dari resonansi.
Mesin pengolahan batch dan pengisian:Massa peralatan dapat berubah sebesar 30~60% dalam satu siklus produksi saat bahan baku dimuat dan produk jadi dikosongkan.5 di seluruh rentang massa verifikasi melalui pengujian beban statis multi-titik pada 30%, 60%, dan 100% dari kapasitas nominal.
Stand pengujian mesin dan dinamometer powertrain:Transisi throttle cepat selama pemetaan kinerja menghasilkan eksitasi broadband yang mencakup 5 500 Hz. Damping Coulomb tali kawat menghilangkan energi di semua mode yang bersemangat secara bersamaan,Tidak seperti peredam massa yang disetel yang menargetkan frekuensi tunggal.
Paket Generator Mobile dan Pompa Skid:Getaran fase transportasi (frekuensi rendah, amplitudo perpindahan tinggi dari masukan jalan) dan getaran fase operasi (frekuensi yang lebih tinggi,Amplitude yang lebih rendah dari mesin dan peralatan berputar) membutuhkan strategi isolasi yang berbeda secara fundamentalKurva kekakuan dua-rezim JGX-0648D-56A menangani kedua rezim tanpa pengaturan manual, mekanisme switching, atau prosedur lock-out antara mode.

Untuk desain dan simulasi insinyur, JGX-0648D-56A kapal dengan penuhlaporan karakteristik beban-defleksimeliputi ketiga orientasi pemasangan standar (kompresi vertikal, kemiringan 45°, dan pemotongan lateral).Kumpulan data ini biasanya 30 50 titik pengukuran per orientasi memungkinkan pemodelan elemen terbatas yang akurat dari sistem isolasi lengkap dalam ANSYS, Abaqus, atau COMSOL sebelum komitmen pengadaan.

Konfigurasi Array Multi-Point Skalable: Metodologi Desain

Peralatan industri besar HVAC chillers yang mencakup jejak kaki 3 6 meter, pengolah udara industri yang beratnya beberapa ratus kilogram, lemari trafo,kumpulan skid multi-pompa ?? tidak dapat diisolasi dengan satu mount. JGX-0648D-56A dirancang khusus untukpenyebaran array multi-point, di mana 4 sampai 24+ unit individual dikoordinasikan untuk mengelola getaran multi-sumbu sambil menjaga keselarasan peralatan yang tepat dan pembagian beban yang seragam.

Panduan Pemilihan Topologi Array

Konfigurasi	Ukuran Array	Total Kapasitas	Aplikasi Utama
Empat sudut (simetris)	4 unit	Hingga 224 kg	Mesin persegi dengan pusat gravitasi yang seimbang
Perimeter (Bentuk persegi panjang)	6 ¢ 8 unit	Hingga 448 kg	Kerangka peralatan memanjang dengan beban tepi terdistribusi
Grid (Distribusikan)	9 ¢ 16 unit	Hingga 896 kg	Mesin permukaan besar dan peralatan tingkat mezzanine
Blok Inersia (Massa Tinggi)	12 ¢ 24+ satuan	1,300+ kg	Dasar inersia beton dengan persyaratan pengendalian seismik

Verifikasi distribusi beban

Untuk suatuN-mount array support equipment of total massMdengan koordinat pusat gravitasi yang diketahui (e_x.,e_y) relatif terhadap pusat geometris array, beban statis pada setiapakuposisi pada koordinat (x._aku,y_aku) dihitung sebagai:

F_aku= (M · g / N) + (M · g · e_x.· y_aku/ Si_j2) + (M · g · e_y· x_aku/ Σx_j2)

Untuk keterlibatan peredam yang optimal dan masa pakai, masing-masing JGX-0648D-56A dalam array harus beroperasi antara30% dan 80% dari beban statis nominalnyaUnit yang dimuat di bawah 20% dari kapasitas nominal dapat menunjukkan efektivitas peredam Coulomb yang berkurang pada amplitudo getaran rendah,karena tekanan kontak antar untaian tidak cukup untuk mengembangkan gaya gesekan penuhUntuk aplikasi dengan distribusi beban yang sangat tidak merata, array hibrida yang menggabungkan diameter tali kawat yang berbeda dapat ditentukan.

Orientasi pemasangan per posisi array

Unit JGX-0648D-56A dapat diorientasikan secara individual di setiap posisi array agar sesuai dengan arah getaran dominan di lokasi tersebut:

Kompresi vertikal (0°):Dimaksudkan untuk 56 kg. Menyediakan isolasi vertikal maksimum dengan kekakuan lateral sedang. Ditentukan di posisi beban utama langsung di bawah kaki pemasangan peralatan.
45° Kemiringan pemasangan:Dibekali dengan bobot 42 kg, memberikan kekakuan yang hampir sama pada sumbu vertikal dan satu sumbu horizontal.Diletakkan secara strategis di posisi di mana peralatan menghasilkan rangsangan vertikal-lateral yang dipasangkan, pencetak, dan layar shaker adalah kandidat khas.
Pemotongan sisi (90°):Berkualitas 28 kg. Memberi isolasi sumbu horizontal dominan.Digunakan sebagai elemen penstabil di sudut dan tepi peralatan untuk mengontrol goyangan dan goyangan tanpa menambahkan kekakuan vertikal yang berlebihan yang akan membahayakan jalur isolasi utama.

Referensi Aplikasi Industri

Manufaktur Industri

Isolasi dasar pusat pemesinan CNC
Pengendalian getaran pers percetakan dan penempaan
Pemasangan mesin cetak injeksi
Pemandangan pendukung jalur produksi otomatis

Layanan HVAC dan Bangunan

Isolasi getaran pendingin sentrifugal
Pemasangan dasar unit penanganan udara (AHU)
Pemisahan struktural menara pendingin
Peralatan atap sistem pengendalian seismik

Generasi dan Distribusi Listrik

Isolasi set generator diesel dan gas alam
Penghapusan getaran transformator daya
Perlindungan kabinet switchgear tegangan menengah
Pemasangan skid bantu turbin gas

Pelayaran Komersial dan Transportasi

Pemasangan mesin bantu kapal komersial
Isolasi HVAC untuk rolling stock rel
Kontrol getaran kabin operator derek pelabuhan
Isolasi skid dari peralatan platform lepas pantai

Untuk peralatan yang beroperasi di luar rentang beban standar 0,50-56 kg per mount,pemasangan paralel dari beberapa unit JGX-0648D-56A pada titik pemasangan individu atau konfigurasi diameter tali kawat khusus tersedia atas permintaanHubungi tim teknik aplikasi kami dengan massa peralatan, dimensi jejak, koordinat pusat gravitasi, dan frekuensi rangsangan dominan untuk rekomendasi yang disesuaikan.

Pedoman Pemasangan dan Pemanfaatan

Persiapan permukaan pemasangan:Pad pemasangan dasar atau struktural baja harus rata dalam 1 mm per 300 mm panjang permukaan.AISI 304 atau 316L untuk mencocokkan bahan isolasi) untuk memperbaiki ketidakaturan permukaan lokalJangan pernah menggunakan batang pengikat isolasi untuk menjembatani celah tinggi ini menyebabkan ketegangan lentur yang tidak disengaja di spiral tali kawat.
Spesifikasi pengikat dan torsi:Bolt M8 (kelas A2-70 atau A4-80): torsi hingga 22°25 N·m. M10 bolt (kelas A2-70 atau A4-80): torsi hingga 42°48 N·m.senyawa penguncian benang anaerob kekuatan menengahuntuk semua benang pengikat untuk instalasi yang mengalami getaran terus menerus.Memverifikasi nilai torsi dengan kunci torsi yang dikalibrasi setelah 50 jam operasi pertama sebagai bagian dari protokol re-torsi peluncuran.
Pemeriksaan keselarasan setelah pemasangan:Setelah semua pengikat diputar sesuai spesifikasi, secara visual memeriksa setiap spiral tali kawat dari dua arah orthogonal.bentuk kumparan simetris tanpa deformasi yang terlihatSetiap asimetri menunjukkan beban off-center atau ketinggian pemasangan yang tidak merata
Verifikasi Ikatan Listrik:Konstruksi yang terbuat dari stainless steel menyediakan jalur ikatan equipotential yang melekat antara peralatan terisolasi dan struktur pendukung.Ukur resistensi ikatan antara bingkai peralatan dan titik dasar fondasiNilai tidak boleh melebihi 0,1 Ω.Hal ini sangat penting untuk pemasangan peralatan listrik di mana arus liar bisa menemukan jalur alternatif melalui bantalan atau elektronik sensitif.
Jadwal Pemeriksaan Pencegahan:Melakukan inspeksi visual dan taktil setiap 6 bulan (3 bulan untuk instalasi luar ruangan atau pantai).adanya korosi permukaan atau lubang pada unit non-316L dalam penggunaan di luar ruangan, puing-puing atau akumulasi partikel di alur spiral, dan ruang gulungan seragam di sekitar lingkar spiral penuh.

Spesifikasi Referensi Cepat

Parameter	Nilai
Model	JGX-0648D-56A
Diameter tali kawat	6.4 mm
Konstruksi Strand	7 * 19 (total 133 kabel)
Pilihan Materi	AISI 304 / AISI 316L
Jangkauan beban (kompresi vertikal)	0.50 56 kg per bantalan
Jangkauan beban (45° miring)	0.35 42 kg per bantalan
Jangkauan beban (Pengguntingan Sisi)	0.25 28 kg per bantalan
Frekuensi alami (pada beban nominal)	6 8 Hz
Rasio peredam viskositas setara	0.10 ¢ 0.20
Amplifikasi Dinamis pada Resonansi	≤ 4.0
Kisaran suhu	-40°C sampai +150°C
Isolasi pada 20 Hz / 30 Hz	≥ 90% / ≥ 95%
Berat Gunung	00,50 0,70 kg
Ukuran pengikat / torsi	M8 (22~25 N·m) / M10 (42~48 N·m)

Dukungan Teknik Tersedia

Tim teknik aplikasi kami menyediakan gratisAnalisis sistem isolasi sebelum pengadaanuntuk proyek yang memenuhi syarat termasuk perhitungan distribusi beban array multi-titik, optimasi orientasi pemasangan, prediksi transmissibilitas versus kurva frekuensi,dan rekomendasi khusus peralatanWaktu produksi produk standar: 3-7 hari kerja untuk konfigurasi stok (AISI 304, pola baut standar), 15-25 hari kerja untuk jumlah produksi atau spesifikasi AISI 316L.

Kirimkan spesifikasi peralatan Anda, gambar GA, dan kondisi operasi untuk penilaian isolasi getaran tanpa kewajiban.
