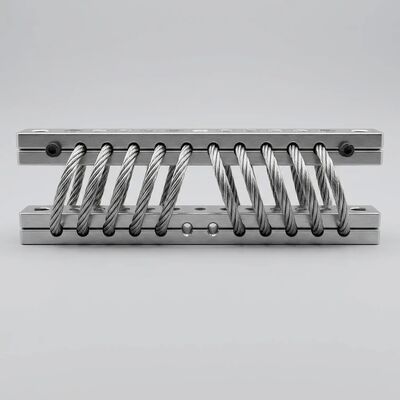

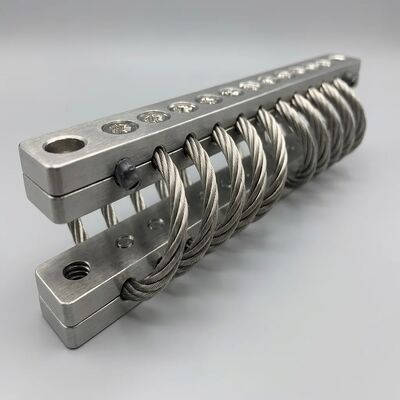

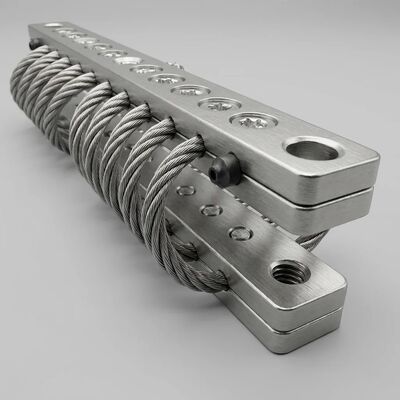

JGX-0480D-61A Adaptive Dynamic Response Wire Rope Vibration Isolator untuk Scalable Multi-Point Array Mounting

Name: JGX-0480D-61A Adaptive Dynamic Response Wire Rope Vibration Isolator untuk Scalable Multi-Point Array Mounting
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Nama Merek:	Hoan
Nomor Model:	JGX-0480D-61A
MOQ:	10 buah
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shaanxi, Tiongkok

Sertifikasi:

ISO 9001:2015, CE, RoHS

Model:

JGX-0480D-61A

Bahan:

Baja tahan karat 304/316

Diameter tali kawat:

4,8mm

Jumlah untaian:

Konstruksi 7x19

Rentang beban:

0,45 - 61 kg per gunung

Frekuensi alami:

5-8Hz

Suhu Operasional:

-40 ° C hingga +150 ° C.

Tipe Respon:

Dinamis Adaptif / Pergeseran Beban

Konfigurasi larik:

Multi-Titik yang Dapat Diskalakan

Orientasi Gunung:

Vertikal, Horizontal, Sudut 45°

Aplikasi:

Mesin Kecepatan Variabel, Platform Multi-Sumbu, Otomasi Industri

Menyoroti:

Adaptive Dynamic Response Shifting Loads

Konfigurasi Array Multi-Point Skalable

Penghilang getaran kabel kawat

Deskripsi Produk

JGX-0480D-61A Isolasi getaran adaptif untuk lingkungan mesin yang kompleks

Ketika beban peralatan bergeser selama operasi ∆ kompresor ramping up, pompa mengalami aliran transient,konveyor yang membawa muatan yang bervariasi kurva kekakuan progresif JGX-0480D-61A menyesuaikan diri untuk mempertahankan isolasi yang optimalFaktor bentuknya yang kompak juga memungkinkan konfigurasi array multi-point yang dapat diskalakan untuk mesin dengan jejak besar.

Memahami Tanggapan Dinamis Adaptif

Isolator linier konvensional ‡ mata air kumparan, bantalan karet, balon udara ‡ dirancang di sekitar beban "titik desain" tunggal. Keluar dari jendela sempit dan kinerja isolasi merosot dengan cepat.JGX-0480D-61A menggunakan pendekatan yang sama sekali berbeda melaluiKarakteristik kekakuan pengerasan nonlinier.

Heliks tali kawat berperilaku sebagai mata air yang melembutkan pada defleksi rendah (memberikan isolasi tinggi darigangguan frekuensi tinggi seperti kebisingan bantalan motor) dan transisi ke pegas pengerasan pada defleksi yang lebih besar (mencegah pergeseran yang berlebihan di bawah kejut atau overload sementara)Respon dual-regime ini bersifat intrinsik untuk geometri tidak memerlukan pengontrol eksternal, sensor, atau aktuator.

Skenario yang Berbeda-beda di mana Tanggapan Adaptif Terhebat

Kompresor kecepatan variabel:Karena kecepatan rotasi menyapu melalui pita resonansi isolator selama ramp-up dan coast-down, kekakuan nonlinear mencegah penumpukan amplitudo yang akan terjadi dengan pegas kecepatan tetap.
Mesin batching / pengisian:JGX-0480D-61A mempertahankan transmisibilitas di bawah 1,5 di seluruh rentang massa.
Stand pengujian mesin:Transisi throttle cepat menghasilkan eksitasi broadband. Damping Coulomb tali kawat disipasi energi di semua mode secara bersamaan - sesuatu yang tidak dapat dicapai peredam massa disetel.
Skids Generator Seluler:Getaran transportasi (frekuensi rendah, amplitudo tinggi) dan getaran operasional (frekuensi tinggi, amplitudo rendah) membutuhkan strategi isolasi yang berbeda.Kurva kekakuan dua rezim menangani kedua tanpa penyesuaian manual.

Untuk insinyur desain, JGX-0480D-61A kapal denganlaporan karakteristik beban-defleksimencakup tiga orientasi pemasangan (kompresi vertikal, kemiringan 45 °, dan pemotongan lateral), memungkinkan pemodelan elemen terbatas yang akurat dari sistem isolasi lengkap sebelum pengadaan.

Skalable Multi-Point Array Configuration Guide (Panduan Konfigurasi Array Multi-Titik yang Dapat Dimodelkan)

Paket peralatan besar HVAC chillers, air handlers industri, lemari trafo, pompa skid jarang duduk pada isolator tunggal.penyebaran array multi-point, di mana 4 sampai 24+ unit bekerja sama untuk mengelola getaran multi-sumbu dan menjaga keselarasan peralatan.

Prinsip Tata Letak Array

Konfigurasi	Ukuran Array Tipikal	Yang terbaik untuk
Empat sudut (simetris)	4 unit	Mesin dengan dasar persegi, pusat gravitasi yang seimbang
Perimeter (Bentuk persegi panjang)	6 ¢ 8 unit	Peralatan base panjang dengan beban tepi
Grid (Distribusikan)	9 ¢ 16 unit	Mesin permukaan besar, peralatan mezzanine
Blok Inersia (Massa Tinggi)	12 ¢ 24+ satuan	Basis inersia beton, instalasi seismik

Perhitungan distribusi beban

Untuk suatuN- peralatan pendukung array unit massa totalMdengan pergeseran pusat gravitasie, beban pada setiap mountakudi posisi (xi, yi) adalah:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Setiap pegangan dalam array harus beroperasi antara30% dan 80% dari beban statis nominalnyauntuk memastikan tali kawat mempertahankan beban yang cukup untuk keterlibatan mikro-garuk sambil meninggalkan ruang kepala untuk perjalanan dinamis.Pengikat yang terisi sebelumnya yang terisi rendah (di bawah 20% nominal) dapat menunjukkan penurunan efisiensi peredam pada amplitudo rendah.

Strategi Orientasi Mounting

Unit JGX-0480D-61A dapat dipasang dalam tiga orientasi utama, yang dapat dipilih secara individual per posisi array:

Kompresi vertikal (0°):Kapasitas beban maksimum, isolasi poros utama.
45° Kemiringan:Kekakuan yang sama dalam arah vertikal dan satu arah horizontal.
Pemotongan sisi (90°):Isolasi horizontal dominan. digunakan sebagai stabilisator dipasang di sudut peralatan untuk mengontrol ayunan tanpa mengorbankan isolasi vertikal.

Aplikasi Industri & Referensi Ukuran

¢ Industri Manufaktur

Isolasi pusat pemesinan CNC
Pengendalian getaran pers percetakan
Pemasangan mesin cetak injeksi
Pemandangan jalur perakitan otomatis

️ HVAC & Layanan Bangunan

Isolasi kulkas dan menara pendingin
Perlengkapan dasar unit penanganan udara (AHU)
Peralatan atap pengendalian seismik
Pemisahan getaran skid pompa

Kekuatan & Energi

Isolasi set generator diesel
Transformator peredam getaran
Perlindungan lemari switchgear
Pemasangan peralatan bantu turbin

Transportasi & Kelautan

Pemasangan mesin kapal komersial
Isolasi HVAC kendaraan kereta api
Pemasangan kabin operator derek pelabuhan
Skid peralatan platform lepas pantai

Untuk aplikasi di luar rentang beban standar, pemasangan paralel multi-unit atau diameter tali kawat khusus tersedia.,dan frekuensi eksitasi dominan.

Praktik Terbaik Pemasangan

Permukaan datar:Pad pemasangan harus rata dalam 1 mm per 300 mm. Gunakan kemasan shim (baja tahan karat, 0, 5 mm) untuk memperbaiki ketidakaturan permukaan. Jangan pernah menggunakan isolator itu sendiri untuk menjembatani celah tinggi.
Torsi pengikat:Bolt M6: 9 ‰ 11 N·m. Bolt M8: 22 ‰ 25 N·m. Gunakan penguncian benang kekuatan menengah (kekuatan menengah, misalnya penguncian benang anaerobik) untuk instalasi yang terkena getaran terus menerus.
Verifikasi keselarasan:Setelah torsi, periksa bahwa spiral tali kawat tidak terlihat cacat atau bias ke satu sisi.
Kontinuitas grounding:Konstruksi seluruh logam menyediakan ikatan listrik yang melekat antara peralatan dan fondasi.
Jadwal Pemeriksaan:Pemeriksaan visual setiap 6 bulan. Periksa untuk: pengikat longgar (tanda saksi jalur torsi), korosi permukaan pada unit non-316L dalam layanan luar ruangan, akumulasi puing-puing di alur spiral.

Spesifikasi Referensi Cepat

Parameter	Nilai
Model	JGX-0480D-61A
Diameter tali kawat	4.8 mm
Konstruksi Strand	7 * 19
Pilihan Materi	AISI 304 / AISI 316L
Jangkauan beban (kompresi)	0.45 61 kg per bantalan
Jangkauan beban (45° miring)	0.30 ️ 45 kg per bantalan
Frekuensi alami (Nominal Load)	6 8 Hz
Rasio Damping	0.10 0.20 (viskos setara)
Kisaran suhu	-70°C sampai +260°C
Isolasi pada 20 Hz	≥ 90%
Berat Gunung	0.35 0.50 kg
Ukuran pengikat	M6 / M8

Siap untuk Spesifikasi?

Insinyur aplikasi kami dapat menyediakananalisis beban-defleksi khususuntuk konfigurasi peralatan spesifik Anda termasuk optimasi array multi-titik, rekomendasi orientasi, dan kurva transmisibilitas yang diprediksi.3~7 hari kerja untuk konfigurasi stok, 15-25 hari kerja untuk jumlah produksi.

Kirim spesifikasi peralatanmu hari ini untuk pemeriksaan sistem isolasi gratis.
