1575.42 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-1575-MCX-1

MOQ:	1
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Frekuensi Tengah:

f0=1575,42MHz

kehilangan penyisipan frekuensi tengah:

≤1.5dB

VSWR:

≤1.3@f0±1.5MHz

Penolakan:

≥30dB@1545MHz ≥50dB@1645MHz

Impedansi:

50Ω

Tipe Antarmuka:

IN:MCX-K,OUT: isolator kaca

Suhu operasi:

-55℃～85℃

Dimensi-dimensi eksternal:

55×47×16（mm）

Berat badan:

50 g

Menyoroti:

1575.42 MHz bandpass filter

Filter bandpass pemandu gelombang dengan kerugian rendah

JT-QTF-1575-MCX-1 filter jalur

Deskripsi Produk

Ringkasan

Filter rongga JT-QTF-1575-MCX-1 adalah filter bandpass yang digunakan untuk memilih pita frekuensi sinyal, membatasi bandwidth sinyal input, menekan kebisingan, dan meningkatkan rasio sinyal ke kebisingan.

Terutama digunakan dalam sistem navigasi dan komunikasi Beidou militer, dan juga dapat digunakan dalam subsistem navigasi dan komunikasi Beidou sipil.

Karakteristik

Ukuran kecil, berat ringan, kemampuan beradaptasi lingkungan yang kuat, dan keandalan yang tinggi.

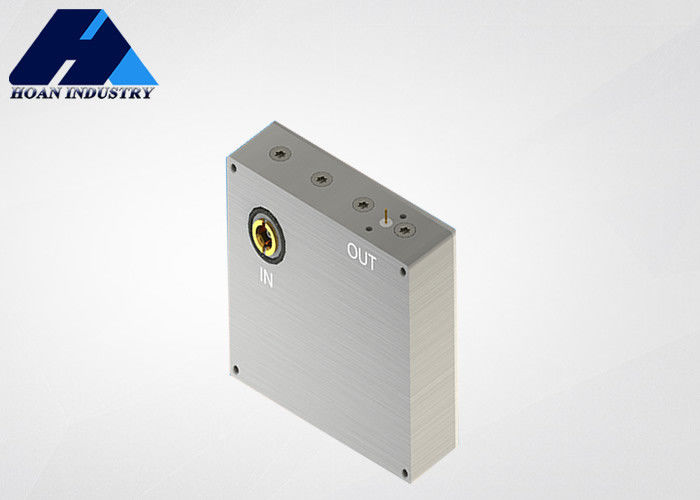

1575.42 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-1575-MCX-1 0

Parameter utama

frekuensi pusat	f0=1575.42MHz
kehilangan penempatan frekuensi pusat	≤1,5dB
penolakan	≥30dB@1545MHz ≥50dB@1645MHz
VSWR	≤1,3@f0±1,5MHz
impedansi	50Ω
tipe antarmuka	IN:MCX-K,OUT: Isolator kaca
suhu operasi	-55°C~85°C
dimensi eksternal	55 × 47 × 16 mm
berat badan	50 g
