Rumah > Produk > Filter Bandpass Ruang >

JT-QTF-1268-MCX Filter Kerongkongan Disesuaikan Filter Bandpass Low Insertion Loss Waveguide

Filter Kerongkongan Panduan Gelombang yang Disesuaikan

Low Insertion Loss Cavity Filter

Filter rongga JT-QTF-1268-MCX

Hubungi Kami

Minta Kutipan

JT-QTF-1268-MCX Filter Kerongkongan Disesuaikan Filter Bandpass Low Insertion Loss Waveguide

Rincian produk

Frekuensi Tengah:

f0=1268MHz

lebar pita 1dB:

≥20MHz

kehilangan penyisipan frekuensi tengah:

≤0,95dB

VSWR:

≤1.3@f0±10MHz

Impedansi:

50Ω

Tipe Antarmuka:

MCX-K

Suhu operasi:

-55℃～85℃

Dimensi-dimensi eksternal:

81.6 × 52 × 20 mm

Berat badan:

112 g

Penolakan:

≥60dB@1.1GHz,≥65dB@1.38GHz, ≥30dB@f0±40MHz

Kekuatan rata rata:

Menyoroti:

Filter Kerongkongan Panduan Gelombang yang Disesuaikan

Low Insertion Loss Cavity Filter

Filter rongga JT-QTF-1268-MCX

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Syarat-syarat pembayaran

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Produk terkait

2200~220 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-2230-MCX

Dapatkan Harga Terbaik

1575.42 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-1575-MCX-1

Dapatkan Harga Terbaik

JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss

Dapatkan Harga Terbaik

JT-QTF-1501-KFD Filter Bandpass Disesuaikan dengan Impedansi 50Ω dan Antarmuka N-KFD

Dapatkan Harga Terbaik

Hubungi Kami

86-29-88292913

Hubungi Sekarang

Deskripsi Produk

Ringkasan

Filter rongga JT-QTF-1268-MCX adalah filter bandpass yang digunakan untuk memilih pita frekuensi sinyal, membatasi bandwidth sinyal masukan, menekan kebisingan, dan meningkatkan rasio sinyal ke kebisingan.

Terutama digunakan dalam sistem navigasi dan komunikasi Beidou militer, dan juga dapat digunakan dalam subsistem navigasi dan komunikasi Beidou sipil.

Karakteristik

Ukuran kecil, berat ringan, kemampuan beradaptasi lingkungan yang kuat, dan keandalan yang tinggi.

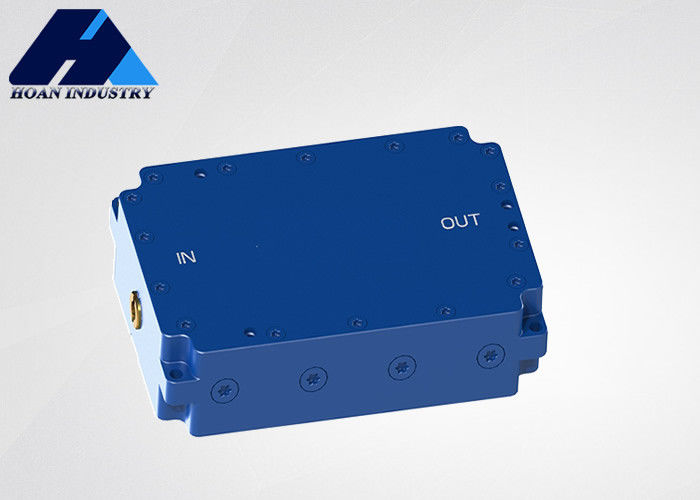

JT-QTF-1268-MCX Filter Kerongkongan Disesuaikan Filter Bandpass Low Insertion Loss Waveguide 0

Parameter utama

frekuensi pusat	f0=1268MHz
Bandwidth 1dB	≥20MHz
kehilangan penempatan frekuensi pusat	≤ 0,95dB
penolakan	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥30dB@f0±40MHz
VSWR	≤1,3@f0±10MHz
daya rata-rata	1W
impedansi	50Ω
tipe antarmuka	MCX-K
suhu	-55°C~85°C
dimensi eksternal	81.6×52×20mm
berat badan	112 g
