JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss

Filter Bandpass Ruang yang disesuaikan

JT-QTF-1575-MCX Filter Bandpass Ruang

Low insertion loss Cavity Bandpass Filter

Hubungi Kami

Minta Kutipan

JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss

Rincian produk

Frekuensi Tengah:

f0=1575,42MHz

lebar pita 1dB:

≥3MHz

kehilangan penyisipan frekuensi tengah:

≤1.5dB

VSWR:

≤1.3@f0±1.5MHz

Penolakan:

≥50dB@1545MHz ≥55dB@1645MHz

Impedansi:

50Ω

Tipe Antarmuka:

MCX-K

Suhu operasi:

-55℃～85℃

Dimensi-dimensi eksternal:

86×60×27（mm）

Berat badan:

130g

Menyoroti:

Filter Bandpass Ruang yang disesuaikan

JT-QTF-1575-MCX Filter Bandpass Ruang

Low insertion loss Cavity Bandpass Filter

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Syarat-syarat pembayaran

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Produk terkait

2200~220 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-2230-MCX

Dapatkan Harga Terbaik

1575.42 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-1575-MCX-1

Dapatkan Harga Terbaik

JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss

Dapatkan Harga Terbaik

JT-QTF-1501-KFD Filter Bandpass Disesuaikan dengan Impedansi 50Ω dan Antarmuka N-KFD

Dapatkan Harga Terbaik

Hubungi Kami

86-29-88292913

Hubungi Sekarang

Deskripsi Produk

Ringkasan

Filter rongga JT-QTF-1575-MCX adalah filter bandpass yang digunakan untuk memilih pita frekuensi sinyal, membatasi bandwidth sinyal masukan, menekan kebisingan, dan meningkatkan rasio sinyal ke kebisingan.

Terutama digunakan dalam sistem navigasi dan komunikasi Beidou militer, dan juga dapat digunakan dalam subsistem navigasi dan komunikasi Beidou sipil.

Karakteristik

Ukuran kecil, berat ringan, kemampuan beradaptasi lingkungan yang kuat, dan keandalan yang tinggi.

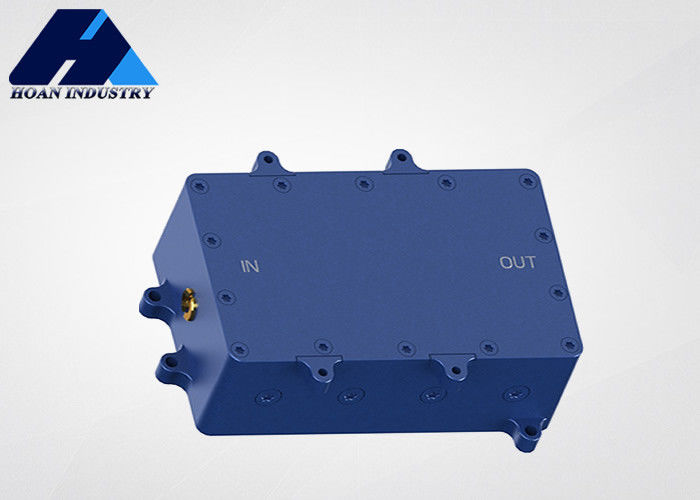

JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss 0

Parameter utama

frekuensi pusat

f0=1575.42MHz

Bandwidth 1dB

≥3MHz

kehilangan penempatan frekuensi pusat

≤1,5dB

penolakan

VSWR

≤1,3@f0±1,5MHz

daya rata-rata

impedansi

50Ω

tipe antarmuka

MCX-K

suhu operasi

-55°C~85°C

dimensi eksternal

86 × 60 × 27 mm

berat badan

130 g
