Ukuran Kecil 1268 MHz Filter Bandpass Kerongkongan JT-QTF-1268-MCX-1 Kerugian Masuk Rendah Disesuaikan

1268 MHz Cavity Bandpass Filter

Low insertion loss Cavity Bandpass Filter

Filter Bandpass Ruang yang disesuaikan

Hubungi Kami

Minta Kutipan

Ukuran Kecil 1268 MHz Filter Bandpass Kerongkongan JT-QTF-1268-MCX-1 Kerugian Masuk Rendah Disesuaikan

Rincian produk

Frekuensi Tengah:

f0=1268MHz

kehilangan penyisipan frekuensi tengah:

≤1dB

VSWR:

≤1.3@f0±10MHz

Penolakan:

≥60dB@1.1GHz, ≥65dB@1.38GHz, ≥25dB@ f0±40MHz

Impedansi:

50Ω

Kekuatan rata rata:

Tipe Antarmuka:

IN:MCX-K；OUT:isolator kaca

Suhu operasi:

-55℃～85℃

Dimensi-dimensi eksternal:

60×45×14（mm）

Berat badan:

60G

Menyoroti:

1268 MHz Cavity Bandpass Filter

Low insertion loss Cavity Bandpass Filter

Filter Bandpass Ruang yang disesuaikan

Syarat Pembayaran & Pengiriman

Kuantitas min Order

Syarat-syarat pembayaran

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Produk terkait

2200~220 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-2230-MCX

Dapatkan Harga Terbaik

1575.42 MHz Panduan Gelombang Khusus Filter Bandpass Kerugian Masuk Rendah JT-QTF-1575-MCX-1

Dapatkan Harga Terbaik

JT-QTF-1575-MCX Cavity Bandpass Filter Disesuaikan Waveguide Low Insertion Loss

Dapatkan Harga Terbaik

JT-QTF-1501-KFD Filter Bandpass Disesuaikan dengan Impedansi 50Ω dan Antarmuka N-KFD

Dapatkan Harga Terbaik

Hubungi Kami

86-29-88292913

Hubungi Sekarang

Deskripsi Produk

Ringkasan

Filter rongga JT-QTF-1268-MCX-1 adalah filter bandpass yang digunakan untuk memilih pita frekuensi sinyal, membatasi bandwidth sinyal masukan, menekan kebisingan, dan meningkatkan rasio sinyal ke kebisingan.

Terutama digunakan dalam sistem navigasi dan komunikasi Beidou militer, dan juga dapat digunakan dalam subsistem navigasi dan komunikasi Beidou sipil.

Karakteristik

Ukuran kecil, berat ringan, kemampuan beradaptasi lingkungan yang kuat, dan keandalan yang tinggi.

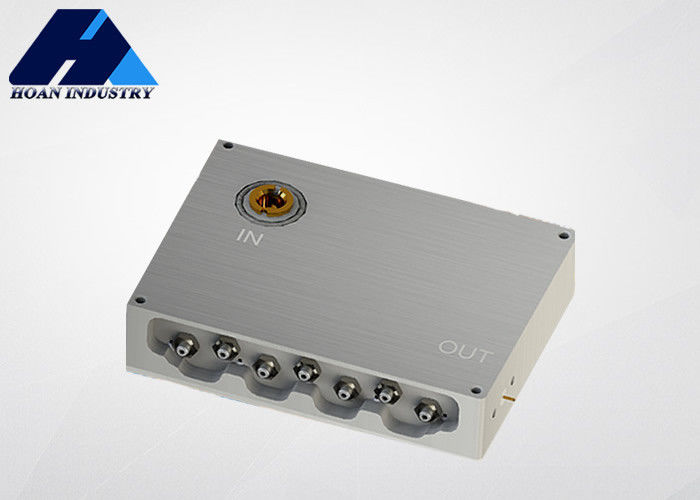

Ukuran Kecil 1268 MHz Filter Bandpass Kerongkongan JT-QTF-1268-MCX-1 Kerugian Masuk Rendah Disesuaikan 0

Parameter utama

frekuensi pusat	f0=1268MHz
kehilangan penempatan frekuensi pusat	≤1dB
penolakan	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz ≥25dB@ f0±40MHz
VSWR	≤1,3@f0±10MHz
daya rata-rata	1W
impedansi	50Ω
tipe antarmuka	IN:MCX-K;OUT:Isolator kaca
suhu operasi	-55°C~85°C
dimensi eksternal	60 × 45 × 14 mm
berat badan	60 g
