Peredam Kejut Karet JZP-3.0B

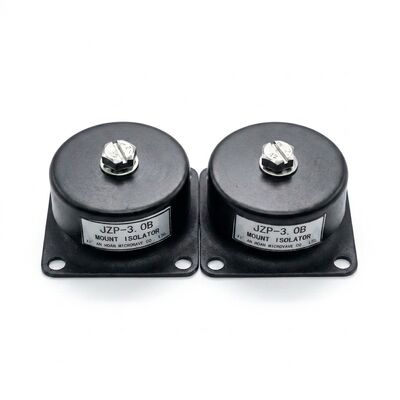

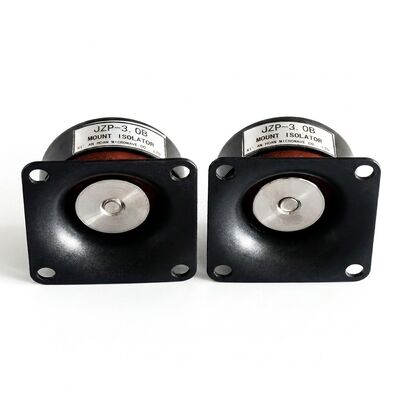

JZP-3.0B adalah peredam kejut karet terakit dari seri JZP-B yang diproduksi oleh Xi'an Hoan. Unit ini membawa beban nominal 3,0 kg dan menggabungkan inti pegas baja dengan elemen elastomer cetakan. Dipasang di antara sumber getaran dan penyangganya, unit ini menyerap guncangan dan menurunkan getaran yang ditransmisikan, menjaga kebisingan yang merambat melalui struktur menjauh dari lantai, rangka, dan selungkup. Titik pemasangan umum meliputi rakitan kendaraan, mesin umum, mesin, kompresor, kipas, dan pompa.

Desain struktural interlock yang aman dari kegagalan dan rasio kekakuan yang terpisah

Desain struktural interlock yang aman dari kegagalan.Elemen elastomer dan fitting logam JZP-3.0B disatukan oleh sambungan interlock daripada hanya dengan perekat. Di bawah beban normal, sambungan mendistribusikan gaya secara merata ke seluruh permukaan kontak. Jika ikatan antara karet dan logam kelebihan beban, interlock menjaga elastomer tetap tertangkap di dalam selungkup, sehingga isolator tidak terpisah menjadi bagian-bagian lepas. Peralatan yang ditopang tetap di tempatnya selama kejadian kelebihan beban, yang membatasi kerusakan benturan sekunder pada instrumen dan selungkup.

Rasio kekakuan aksial & radial yang terpisah.Nilai kekakuan aksial dan radial dikontrol melalui parameter desain terpisah: arah aksial diatur oleh ketinggian dan penampang kolom elastomer, sedangkan arah radial diatur oleh diameter kolom dan celah internal selungkup. Karena kedua nilai disesuaikan secara independen, JZP-3.0B dapat memberikan respons aksial yang disetel untuk beban nominal 3,0 kg bersama dengan pengekangan lateral di arah radial. Isolator menjaga frekuensi resonansi mendekati 41,5 Hz dengan rasio redaman di atas 0,13 di seluruh pengaturan pemasangan ini.

Data Model (JZP-3.0B)

Nilai di bawah ini diambil dari baris JZP-3.0B pada lembar teknis JZP-B.

Parameter Dimensi

JZP-3.0B mengikuti tata letak JZP-B. Baris di bawah ini memberikan nilai dimensi tata letak JZP-B (D, H, h, A, B, d1, MG, dan R) yang digunakan oleh JZP-3.0B.

Aplikasi

JZP-3.0B cocok untuk peralatan yang harus tetap beroperasi saat mesin di dekatnya menghasilkan getaran: mesin dan gearbox di kendaraan dan kapal, kompresor, kipas, pompa, dan generator di pabrik, serta kabinet yang menampung kontrol elektronik. Unit ini juga digunakan pada alas mesin dan di bawah ruang pabrik ringan di mana tujuannya adalah untuk menghentikan getaran menyebar ke lantai yang ditempati.
