JZP-13.5 Peredam Kejut Karet Modular yang Dapat Ditumpuk Penyetelan Getaran Mitigasi Torsi Startup untuk Mesin Rotary

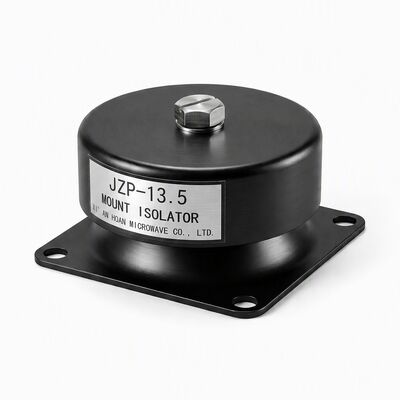

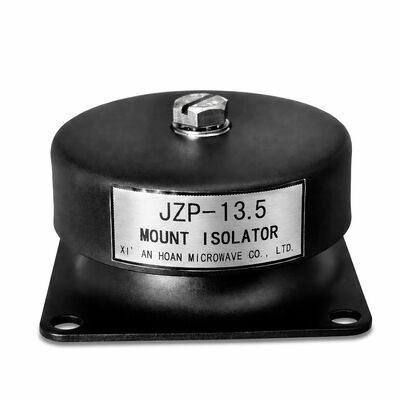

JZP-13.5 Isolator Getaran Modular yang Dapat Ditumpuk

Isolator peredam gesekan JZP-13.5 memperkenalkan arsitektur penumpukan modular yang mengubah cara instalasi mesin berputar mengatasi tantangan getaran multi-sumbu. Dengan peringkat beban unit tunggal nominal 13,5 kg dan rekam jejak yang terbukti di seluruh sistem penggerak industri, anggota lini produk JZP-SC1 ini memungkinkan teknisi pemeliharaan dan desainer OEM untuk membangun susunan isolasi khusus — menyesuaikan kekakuan, distribusi beban, dan karakteristik redaman dengan menggabungkan unit identik secara seri, paralel, atau konfigurasi hibrida tanpa merancang atau mengualifikasi perkakas baru.

Mengatasi Transien Torsi Startup pada Antarmuka Dudukan

Ketika motor listrik berakselerasi dari keadaan diam ke kecepatan operasi, rangka stator mengalami pulsa torsi reaksi yang dapat mencapai 2-3* nilai beban penuh kondisi tunak. Dudukan yang dibaut kaku mentransmisikan transien ini langsung ke rangka dasar, di mana ia bermanifestasi sebagai perpindahan mikro pada kopling poros, penegang sabuk, dan rumah bantalan. JZP-13.5 mencegat peristiwa torsi puncak ini melalui deformasi geser elastomer terkontrol — komposit karet-logam memberikan kepatuhan sudut yang cukup untuk menyerap lonjakan, kemudian kembali ke kesetimbangan statis tanpa offset residu. Hasilnya adalah pengurangan yang terukur dalam laju keausan kopling dan perpanjangan masa pakai bantalan ujung penggerak yang terdokumentasi dalam rakitan motor-pompa tugas berkelanjutan.

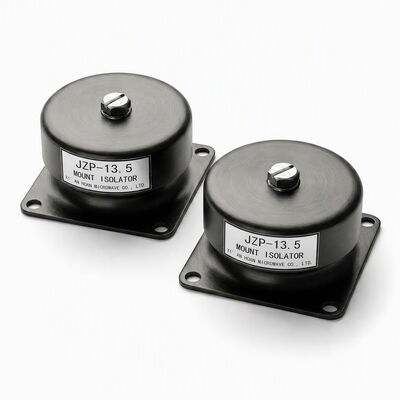

Cara Kerja Tumpukan Modular

Setiap unit JZP-13.5 memiliki antarmuka pemasangan berulir M5 standar pada pola baut 50 * 60 mm. Dengan menghubungkan unit melalui pelat adaptor baja yang dimesin (tersedia dari Hoan), para insinyur dapat merakit:

• Tumpukan paralel — beberapa isolator berbagi beban pada satu kaki mesin, meningkatkan kapasitas total dalam kelipatan 13,5 kg sambil mempertahankan frekuensi alami vertikal yang sama
• Tumpukan seri — isolator yang dipasang dalam rantai vertikal untuk meningkatkan kemampuan defleksi total untuk persyaratan isolasi frekuensi ultra-rendah di bawah 15 Hz
• Susunan hibrida — kombinasi elemen paralel dan seri yang disesuaikan untuk mesin dengan distribusi massa asimetris, seperti pompa split-case horizontal dengan bobot motor offset

Filosofi modular ini menghilangkan biaya dan waktu tunggu isolator yang direkayasa khusus untuk instalasi non-standar sambil menyediakan penyetelan yang dapat disesuaikan di lapangan yang dapat dioptimalkan selama komisioning daripada ditebak pada tahap desain.

Pencegahan Keausan Poros dan Korosi Fretting

Gerakan mikro pada antarmuka poros-ke-bantalan — secara teknis disebut korosi fretting — adalah penyebab utama kegagalan peralatan berputar prematur di lingkungan yang intensif getaran. Bahkan amplitudo perpindahan di bawah 10 mikron, ketika diulang jutaan kali sehari, secara progresif menghilangkan material permukaan melalui keausan perekat dan siklus oksidasi. Dengan menyerap energi paksa sebelum mencapai jalur poros, isolator JZP-13.5 mengurangi amplitudo fretting pada jurnal bantalan jauh di bawah ambang batas kerusakan. Data lapangan dari penggerak rol pabrik kertas yang dilengkapi kembali dengan dudukan JZP-SC1 menunjukkan pengurangan 60% dalam frekuensi penggantian bantalan selama jendela pengamatan 36 bulan dibandingkan dengan instalasi dasar yang dibaut kaku.

Kinerja Teknis Sekilas

JZP-13.5 beroperasi dengan frekuensi resonansi 41,5 ± 5 Hz dan rasio redaman ≥ 0,13, menempatkannya dengan kuat dalam kategori redaman tinggi (C/Cc > 0,10) di mana amplifikasi pada resonansi ditekan ke amplitudo yang tidak mengancam integritas peralatan. Batas defleksi statisnya ≤ 0,3 mm pada beban terukur memastikan bahwa toleransi keselarasan poros dipertahankan bahkan saat isolator menyerap energi dinamis. Unit ini telah diuji tipe untuk menahan denyut kejut 100G (12 benturan berurutan) dan memiliki masa pakai desain 8 tahun tanpa degradasi merayap.

Dimensi Produk

Parameter Teknis

Studi Kasus Aplikasi: Penggerak Motor-Pompa

Dalam stasiun pemompaan industri tipikal, motor listrik 11 kW menggerakkan pompa sentrifugal melalui kopling rahang fleksibel. Selama start langsung, rangka motor mengalami reaksi torsi sesaat sekitar 180 N·m — hampir tiga kali torsi berjalan — yang ditumpangkan pada spektrum getaran kondisi tunak. Dengan pemasangan kaku, transien ini merambat melalui pelat dasar ke flensa hisap pompa, menyebabkan misalignmen mikro berulang yang mempercepat keausan sisipan kopling rahang dan degradasi segel mekanis pompa. Memasang isolator JZP-13.5 dalam konfigurasi tumpukan paralel (dua unit per kaki motor, total empat kaki) mengurangi transmisi torsi puncak ke pelat dasar lebih dari 70% sambil mempertahankan keselarasan statis dalam 0,05 mm — jauh di dalam amplop toleransi produsen kopling.

Konfigurasi yang Direkomendasikan

Teknologi Isolator Xi'an Hoan — Karakteristik Terbukti

• Nol perayapan dan nol penuaan selama masa pakai terukur
• Koefisien redaman internal tinggi untuk disipasi energi getaran yang cepat
• Rentang suhu operasi yang sangat luas tanpa pergeseran kekakuan
• Perpustakaan geometri fitting standar yang luas
• Prototipe cepat dan produksi batch kecil yang ekonomis
• Konstruksi monolitik yang kokoh diverifikasi melalui pengujian umur yang dipercepat
• Perataan guncangan dan getaran simultan dalam satu paket ringkas
• Tahan terhadap bahan kimia industri, perendaman air laut, ozon, dan radiasi UV

Pertanyaan yang Sering Diajukan

T: Bagaimana cara menentukan konfigurasi tumpukan yang tepat untuk mesin saya?
J: Berikan kami bobot total mesin Anda, dimensi tapak, dan frekuensi eksitasi utama (RPM motor dan frekuensi lintasan bilah jika berlaku). Insinyur aplikasi kami akan merekomendasikan tata letak penumpukan dalam waktu 48 jam, termasuk kurva transmisi yang diprediksi.

T: Apakah penumpukan mengubah frekuensi alami sistem isolasi?
J: Penumpukan paralel — menghubungkan beberapa isolator di bawah satu kaki mesin — meningkatkan kapasitas beban sambil mempertahankan frekuensi alami vertikal yang sama karena kekakuan dan massa yang didukung meningkat secara proporsional. Penumpukan seri — isolator yang dihubungkan ujung ke ujung — meningkatkan defleksi total dan menurunkan frekuensi alami efektif, berguna untuk mengisolasi sumber eksitasi frekuensi sangat rendah.

T: Bisakah isolator ini menggantikan dudukan OEM yang aus pada peralatan lama?
J: Tentu saja. Kami menyimpan catatan kompatibilitas dimensi terperinci untuk basis mesin industri umum. Jika nomor suku cadang OEM Anda tidak tersedia, kirimkan kepada kami pola baut pemasangan, jarak bebas yang tersedia, dan beban per dudukan, dan kami akan mengonfirmasi kesesuaian — seringkali dengan JZP-13.5 standar yang tersedia tanpa modifikasi pelat dasar.

T: Berapa jumlah pesanan minimum untuk evaluasi pertama kali?
J: Kami menerima pesanan sampel mulai dari 4 buah, memungkinkan Anda untuk mengukur dan memvalidasi kinerja isolasi pada peralatan spesifik Anda sebelum berkomitmen pada volume produksi.

Kualitas dan Ketertelusuran

Setiap lot JZP-13.5 disertai dengan Sertifikat Kesesuaian digital yang mencatat pengukuran frekuensi resonansi individu, pengenal lot bahan baku, dan parameter proses curing. Xi'an Hoan Microwave Co., Ltd. mempertahankan sertifikasi ISO 9001:2015 dengan sistem manajemen mutu yang terintegrasi penuh yang mencakup pengujian reologi elastomer yang masuk, pengukuran dimensi dalam proses, dan verifikasi kinerja dinamis akhir pada meja shaker yang terinstrumentasi.
