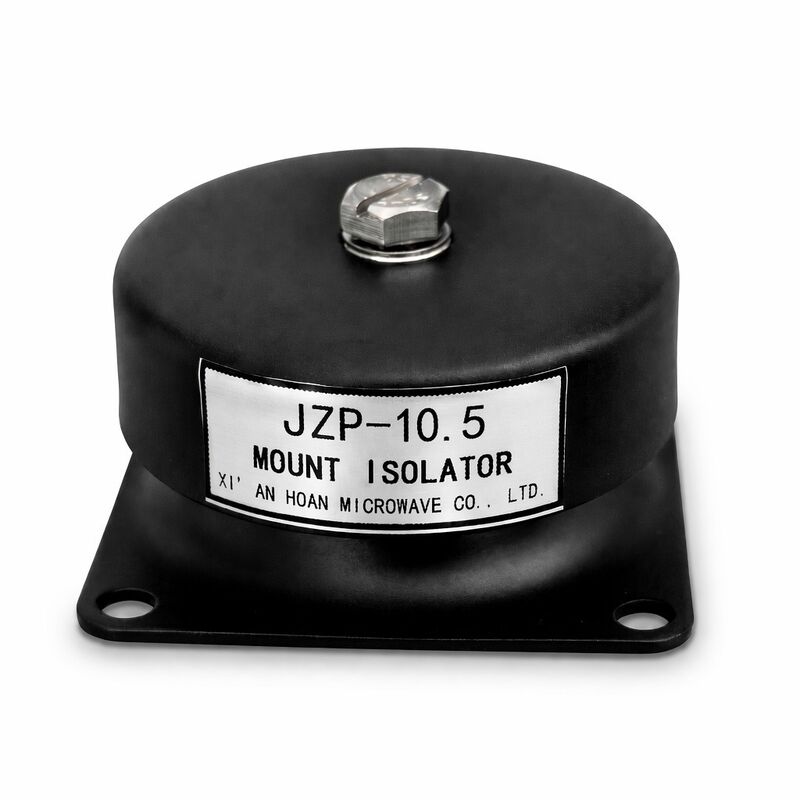

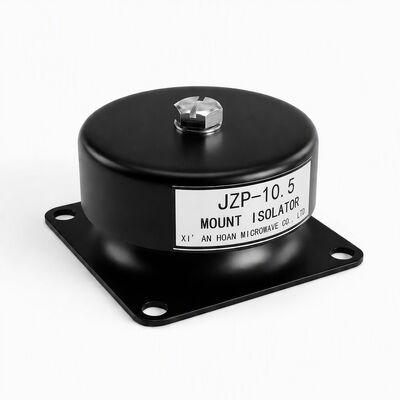

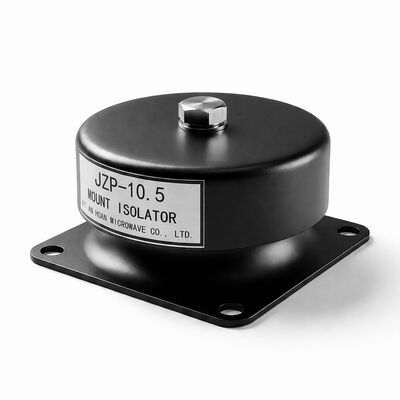

JZP-10.5 Karet Shock Absorber Mount 3D Penyerapan Beban Multiarah Antistatik ESD Aman Getaran Isolator

JZP-10.5 Isolator Getaran Aman ESD Multidirectional

PeraturanJZP-10.5Menangani tantangan khusus dalam lingkungan manufaktur presisi dan elektronik: kebutuhan untukisolasi getaran yang bekerja dari segala arahsementaradengan aman menghilangkan muatan elektrostatikGeometri elastomer kubah dan formulasi senyawa konduktif membuatnya menjadi pilihan untuk alat semikonduktor, peralatan inspeksi,dan infrastruktur server di mana peristiwa ESD dapat menyebabkan jutaan waktu henti.

Bagaimana 3D Multidirectional Absorption Bekerja

Tidak seperti pemasangan silinder konvensional yang unggul dalam kompresi aksial tetapi kaku secara dramatis di bawah geser dan beban lentur, JZP-10.5 menggunakanProfil elastomer sektor bolaGeometri ini memberikan kekakuan yang hampir isotropik yang berarti respon mount adalah sebanding apakah getaran tiba secara aksial, radial, atau pada sudut miring.Elemen karet menyimpang dalam kompresi-shear mode gabungan, menyerap energi melalui histeretik damping di semua tiga sumbu translasi secara bersamaan.5 mencapai tingkat kehilangan transmisi getaran 82-85% di seluruh bandwidth eksitasi 10-500 Hz ketika dimuat hingga 50-70% dari kapasitas nominal.

Mekanisme Perlindungan ESD

• Jaringan Karbon KonduktifPolymer dasar NR/CR diisi dengan karbon hitam konduktif struktur tinggi pada fraksi volume di atas ambang perkolasi,membentuk jalur konduktif terus menerus melalui matriks elastomer tanpa mengorbankan sifat mekanik.
• Resistensi permukaan 104-106 ΩDiposisikan di titik manis statis-dissipatif: cukup konduktif untuk mengeluarkan muatan dalam milidetik (memenuhi persyaratan ANSI/ESD S20.20 waktu peluruhan < 2 detik dari 1000V ke 100V),namun cukup resistif untuk mencegah aliran arus berbahaya jika terjadi kontak tidak sengaja dengan sirkuit hidup.
• Properti Antistatik PermanenBerbeda dengan semprotan antistatik topikal yang hilang dengan penanganan dan pembersihan, senyawa yang diisi karbon memberikan perlindungan ESD permanen yang tidak bergantung pada kelembaban selama masa pakai produk.

Produksi & Kepatuhan

• Lingkungan pencampuran yang terkontrolDispersi hitam karbon dicapai melalui pencampuran internal dua jalur (jenis Banbury) dengan pemantauan kurva daya secara real-time untuk memverifikasi kualitas dispersi.jadi setiap batch mengalami resistivity inline tes kupon sebelum cetakan.
• IEC 61340-5-1 KesesuaianProgram kontrol ESD kami mengikuti standar internasional untuk perlindungan perangkat elektronik dari fenomena elektrostatik.Paket dokumentasi termasuk sertifikat kesesuaian dan log resistivitas batch tersedia dengan setiap pengiriman.
• PelacakanSetiap lot produksi diberikan kode batch yang unik yang dapat dilacak ke lot bahan baku, parameter pencampuran, catatan pers cetakan, dan data tes QC yang disimpan selama 36 bulan.

Spesifikasi Teknis

Pemasangan & Pemeliharaan

• Memastikan permukaan pemasangan terhubung secara listrik ke jaringan grounding ESD fasilitas (disarankan: < 1 Ω ke ground)
• Secara berkala memverifikasi resistivitas permukaan dengan megohmmeter yang dikalibrasi per interval IEC 61340-2-3 yang direkomendasikan: setiap 6 bulan atau 2000 jam operasi
• Jangan melukis, melapisi, atau menerapkan perekat pada permukaan karet karena ini akan membahayakan konduktivitas
• Bersihkan hanya dengan alkohol isopropil dan tisu bebas bulu; pembersih berbasis pelarut dapat mengekstrak aditif antistatik
• Mengganti mount yang menunjukkan retakan fisik, set permanen yang melebihi 15% dari tinggi asli atau pengukuran resistivitas di luar kisaran 104-106 Ω

Aplikasi Industri

• Pembuatan SemikonduktorRobot pengolahan wafer, isolasi alat litografi, peredam getaran mesin CMP di ruang bersih Kelas 100/1000
• Garis perakitan SMT¢ kaki mesin pick-and-place, isolasi conveyor oven reflow, pemasangan stasiun inspeksi AOI
• Infrastruktur Pusat DataPengisolasi basis rak server, pemisahan getaran array HDD, pemasangan unit CRAC untuk mencegah kebisingan yang disebabkan oleh struktur
• Medis & LaboratoriumIsolasi getaran centrifuge, pemasangan basis mikroskop elektron, tabel neraca presisi, platform siklus termal PCR
• Uji & Pengukuran¢ Papan dasar mesin pengukur koordinat (CMM), tabel interferometer laser, peralatan metrologi sensitif getaran

Keuntungan Perbandingan

Pemasangan getaran konvensional membutuhkan tali pengasas terpisah atau tikar konduktif untuk mengatasi masalah ESD menambahkan biaya, kompleksitas instalasi, dan titik kegagalan potensial.5 mengintegrasikan peredam getaran dan disipasi statis ke dalam satu unit kompak, mengurangi jumlah BOM dan menyederhanakan perakitan untuk produsen peralatan OEM. Profil kekakuan hampir isotropiknya lebih lanjut menghilangkan kebutuhan untuk pemasangan orientasi tertentu,memungkinkan pemasangan yang lebih cepat dan lebih mudah di jalur produksi.

Informasi Pemesanan

Tersedia dari stok dalam konfigurasi standar. Pilihan kustomisasi OEM termasuk: benang stud alternatif (M8, M12, UNC / UNF), perangkat keras baja tahan karat (kelas 304 atau 316),senyawa berbasis silikon untuk rentang suhu yang diperpanjang, dan penyesuaian durometer khusus.Meminta sampelUntuk evaluasi dalam rumah kami mengirimkan kit evaluasi dalam waktu 3 hari kerja. lembar data teknis, model CAD 3D (format STEP/IGS), dan sertifikat kepatuhan tersedia atas permintaan.
