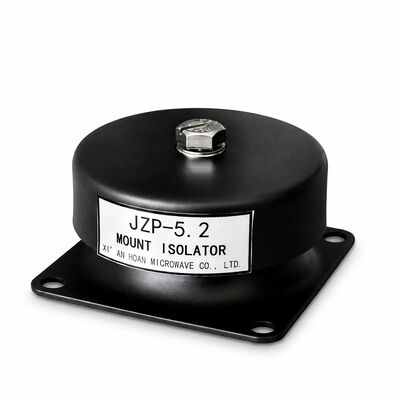

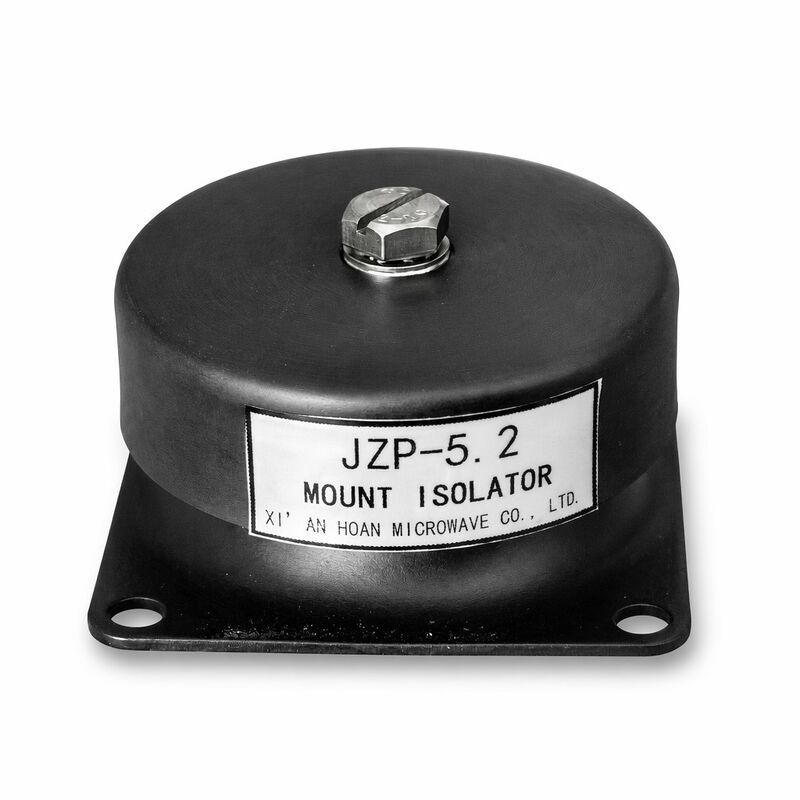

JZP-5.2 Isolator Getaran Karet Kancing Talang Tahan Korosi Dudukan Peredam Kejut untuk Penguliran Presisi

Ketika Karet Lebih Lama Hidup dari Bolt

Tanyakan kepada insinyur pemeliharaan yang mengelola armada unit HVAC atap atau stasiun pompa pantai:Tumpukan Isolator Getaranhampir tidak pernah gagal pertama. yang gagal pertama adalah stud. itu berkarat. kacang kejang. benang empedu saat penghapusan.Dan apa yang seharusnya 20 menit pertukaran peralatan menjadi pekerjaan 3 jam yang melibatkan grinder sudut, menembus minyak, obor, dan dalam kasus terburuk mengebor keluar stud rusak dan kembali mengetuk lubang pemasangan.2Mount Isolatordirancang untuk memastikan bahwa komponen yang paling cepat terdegradasi, hardware logam, bertahan selama karet yang mendukungnya.

Zn-Ni Alloy Electroplating 5x Korosi Keuntungan Melawan Standar Seng

Zinc electroplating standar (ASTM B633, Tipe II atau III, Fe/Zn 5-8 μm) telah menjadi lapisan pengikat default untuk bantalan karet industri selama beberapa dekade.Di luar ruangan atau di atmosfer korosif, itu terbukti tidak memadai JZP-5.2Isolator Getaran Karetmenggantikan seng komoditas dengan sistem plating paduan seng-nikel alkali (Zn-Ni) yang mengandung nikel 12-15% berat dalam deposit,dengan lapisan atas pasivasi kromium trivalen dan segel pelumas integral film tipisPerbedaan kinerja tidak berinkremental, tetapi bersifat kategoris:

Untuk pengguna akhir, artinya praktisnya sederhana: pada unit kondensasi atap 500 meter dari laut dalam iklim subtropis,Tulang yang dilapisi seng standar menunjukkan karat merah yang terlihat dalam 8-12 bulan. JZP-5.2 Zn-Ni stud tetap bebas korosi selama 4+ tahun di bawah kondisi yang sama sama atau melebihi interval layanan yang diharapkan dari elemen karet itu sendiri.

Geometry Lead-In Why 30 Degree Matters (Mengapa 30 Gelar Penting)

Pengikat dengan benang hanya berpusat pada diri sendiri jika mereka mulai lurus.Ujung stud yang dipotong persegi memberikan panduan nol √ benang internal pertama dari kacang bersentuhan dengan benang eksternal pertama dari stud di satu titik, dan jika keselarasan sudut lebih dari sekitar 1,5 derajat untuk benang kasar M10, kacang akan silang-benang daripada memperbaiki diri.,menjangkau sekitar perumahan kompresor, memakai sarung tangan, dalam pencahayaan yang buruk

JZP-5.2Tumpukan Isolator Getaranujung stud adalah precision-ground dengan chamfer 30° ±2° (60° ±4° termasuk sudut) yang memanjang 2,5 mm dari ujung stud. Ini menciptakan permukaan lead-in kerucut yang melakukan dua fungsi secara bersamaan:Ini mengurangi area kontak benang awal (menurunkan torsi yang diperlukan untuk keterlibatan pertama)Dalam uji coba pemasangan terkontrol membandingkan potongan persegi versus 30 ° M10 studs,Desain bergerigi mengurangi insiden penyambungan silang dari sekitar 8% menjadi kurang dari 00,5% di 500 instalasi buta oleh teknisi yang tidak diberitahu tentang tes.

Rincian spesifikasi benang:

45# Baja Karbon Mengapa Tidak Berbahan Baja Berbahan Baja Berbahan Baja Karbon

Pertanyaan umum: jika korosi adalah masalah, mengapa tidak membuat stud dari 304 atau 316 stainless steel?Baja tahan karat memiliki kekuatan yield yang lebih rendah daripada baja karbon menengah yang diobati panas (45# baja mencapai yield 355 MPa setelah normalisasiUntuk M10 stud yang mungkin melihat momen lentur dari kesalahan keselarasan peralatan, kekuatan hasil yang lebih tinggi memberikan margin keamanan yang berarti.Pintu stainless steel menciptakan pasangan galvanik dengan rangka peralatan baja karbon mereka diborgol ke , yang seringkali lebih buruk daripada memiliki stud mengorosi (stud dapat diganti; kerangka yang mengorosi tidak). the vulcanization bonding process between rubber and stainless steel is significantly more difficult than bonding to carbon steel due to the chromium oxide passivation layer on stainless — bond strengths are typically 30-40% lower, memperkenalkan mode kegagalan baru di antarmuka karet-logam.

JZP-5.2Shock Absorber Mountmemecahkan masalah korosi pada tingkat pelapis (Zn-Ni) daripada pada tingkat substrat (tidak berkarat),mempertahankan keuntungan mekanik dan ikatan dari baja karbon 45 # sambil memberikan ketahanan korosi sebanding dengan 304 stainless pada paparan atmosfer.

JZP-5.2 Data Mekanis Lengkap

Profil aplikasi korosi-kritis

• Offshore Platform Living Quarter HVAC:Atmosfer laut yang penuh garam, 24 jam 7 malam.2 mount telah menunjukkan integritas stud selama 3+ tahun dalam uji platform Laut Utara, mengurangi waktu henti HVAC sekitar 60%.
• Fans ekstraksi asap pabrik kimia:Uap hidroklorat dan asam sulfat konsentrasi rendah di atmosfer menyerang zinc plating dalam beberapa minggu.Siklus penggantian mount diperpanjang dari 6 bulan menjadi 24+ bulan dalam studi kasus tanaman klor-alkali Louisiana.
• Pompa stasiun angkat air limbah:Gas H2S di atas sumur basah bergabung dengan 95%+ kelembaban relatif untuk menciptakan iklim mikro yang sangat korosif.Isolator Getaran KaretHardware stud sering merupakan komponen pertama yang gagal di depan segel mekanik pompa, impeller, dan bahkan volute besi cor.2 Zn-Ni plating ditentukan ketika pompa OEM menolak untuk menjamin kerusakan pemasangan terkait korosi.
• Makanan dan Minuman CIP (Clean-in-Place) Skids:Setiap hari air panas dan siklus pembersihan asam/kaustik pada suhu 80-85 C menciptakan lingkungan basah, kimia agresif di sekitar pemasangan pompa dan motor.2 studs tahan deterjen alkali yang strip konvensional zinc kromat konversi lapisan.

Pertanyaan dan Jawaban dari Pelayanan Lapangan

T: Bagaimana saya memverifikasi ketebalan plating Zn-Ni pada bagian yang diterima?
A: Gunakan pengukur fluoresensi sinar-X (XRF) yang dikalibrasi per ASTM B568. Pengukuran harus dilakukan pada bagian batang tanpa benang yang halus dari stud. Kisaran yang dapat diterima adalah 8-12 μm.Nilai di bawah 8 μm menunjukkan penyimpangan proses platingSebuah laporan XRF genggam disertakan dengan pesanan lebih dari 500 unit.

T: Bagaimana jika saya perlu memotong atau memodifikasi panjang stud di lapangan?
A: Memotong stud menghilangkan plat Zn-Ni dari permukaan potong dan mengekspos baja 45 # telanjang.Jika modifikasi bidang tidak dapat dihindari, menerapkan senyawa galvanisasi dingin yang kaya seng (minimal 93% seng dalam film kering per ASTM A780) ke permukaan potong dalam waktu 1 jam setelah pemotongan.

T: Apakah ada perbedaan torsi antara pemasangan pertama dan pemasangan ulang?
A: Ya. lapisan atas pelumas integral paling efektif pada instalasi pertama. untuk pemasangan ulang (nut yang sama, stud yang sama, sebelumnya torsi),mengurangi torsi menjadi 27-32 N·m untuk memperhitungkan pengurangan koefisien gesekan benang yang dipolesJika menggunakan kacang baru pada stud yang sebelumnya dipasang, kembali ke spesifikasi standar 30-35 N · m.

T: Bagaimana harus JZP-5.2 pegangan diorientasikan - stud ke atas, stud ke bawah, atau horisontal?
A: JZP-5.2Shock Absorber Mountdirancang untuk beban aksial (kompresi) dengan elemen karet antara peralatan yang didukung dan fondasi.Orientasi yang disukai adalah dengan berat peralatan menekan mount secara aksial. orientasi horizontal (shear) dapat diterima pada beban hingga 40% dari nilai aksial (max 32 kg per mount).Jika aplikasi tegangan tidak dapat dihindari, teknik kontak untuk perumahan gaya penangkapan.
