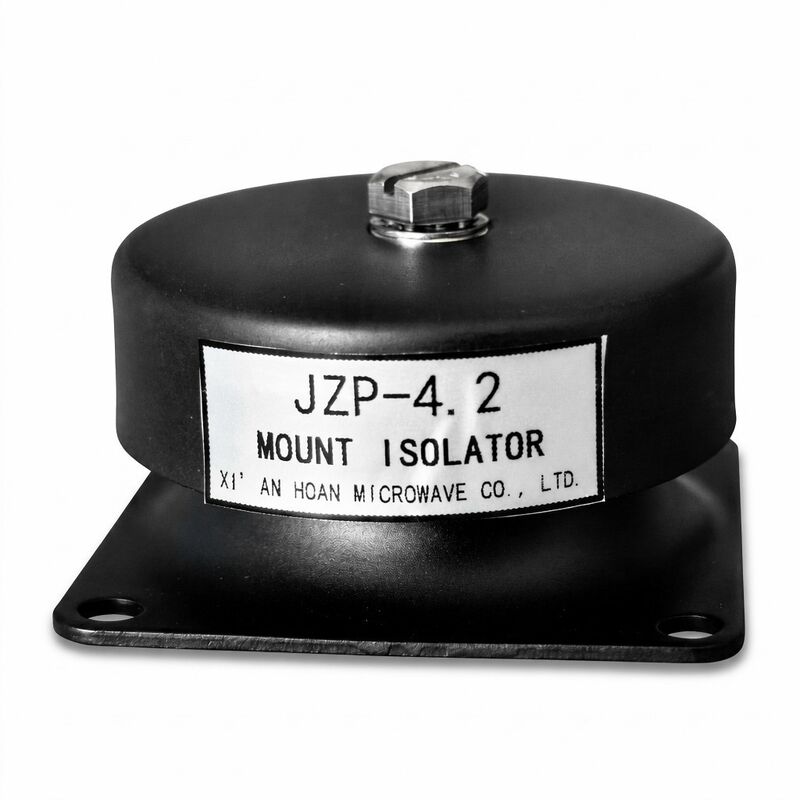

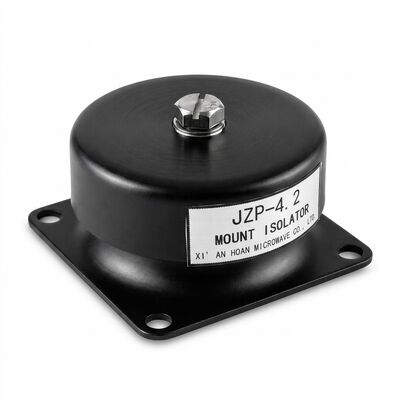

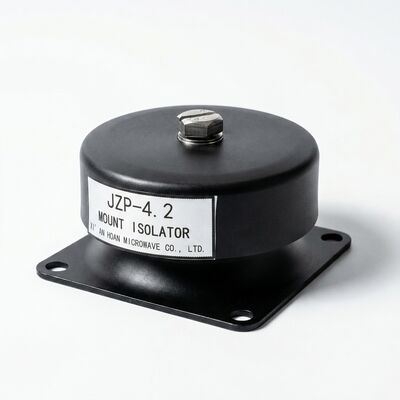

JZP-4.2 Isolator Getaran Karet Pemulihan Geser Tinggi Dudukan Peredam Kejut untuk Penekanan Resonansi Mesin

Mengapa Pemulihan Shear Mendefinisikan Kinerja Isolasi Jangka Panjang

KetikaTumpukan Isolator GetaranTerhadap kekuatan lateral dari torsi awal peralatan, massa berputar yang tidak seimbang, atau dorongan eksternal selama pemeliharaan, elemen karet mengalami deformasi geser.Mount berkualitas rendah mengembangkan set permanen setelah berulang siklus pemotongan, menyebabkan peralatan terisolasi melayang dari keselarasan aslinya.2Isolator Getaran Karetdirancang dengan geometri elastomer pemulihan tinggi: setelah 100.000 siklus pemotongan pada 80% dari defleksi nominal maksimum, ukuran set residu kurang dari 0,3 mm dalam jarak 0.5 mm ambang batas yang paling presisi selaras pompa dan kompresor set dapat mentolerir tanpa berkilau.

Stabilitas lateral ⁠ Menjaga peralatan di tempatnya

Mesin ringan sangat rentan terhadap pergeseran lateral karena massa yang tersuspensi rendah relatif terhadap kekuatan eksitasi.Paket pompa 35 kg mulai di bawah beban dapat menghasilkan kekuatan lateral sementara melebihi 200 N di titik pemasanganJZP-4.2Mount IsolatorMengatasi ini dengan 0.81:1 rasio kekakuan lateral-to-axial yang berarti gerakan lateral hanya sedikit lebih lembut daripada kompresi vertikal, tidak seperti banyak mount silinder di mana kekakuan lateral dapat 3 ̊5 * lebih rendah dari aksial.Hasilnya: peralatan tetap berpusat pada baseplate tanpa perlu snubber eksternal atau panduan.

Penekanan Resonansi Mengatasi Masalah Mesin Cahaya

Mesin ringan menghadirkan tantangan getaran yang unik:massa peralatan cukup rendah sehingga frekuensi alami yang dipasang sering mendarat di antara 8 dan 18 Hz,500 dan 3,000 RPM sesuai dengan eksitasi 25 Hz dan 50 Hz).Shock Absorber Mountdengan damping rendah (< 0,05 faktor kerugian) akan memperkuat getaran pada resonansi daripada menekan, berpotensi tiga kali lipat atau empat kali lipat kekuatan yang dikirimkan.

JZP-4.2 menggunakan mekanisme peredam yang bergantung pada frekuensi yang melekat pada formulasi elastomer yang diisi.faktor peredam (tan δ) meningkat menjadi 0.180.22Pada frekuensi operasi di atas 25 Hz di mana sebagian besar mesin berputar berjalan, tan δ turun menjadi 0,08 ‰ 0.12, memberikan isolasi yang efisien (biasanya 85-92% pengurangan getaran pada 50 Hz).

Geometri Instalasi & Data Dimensi

Konfigurasi pemasangan khusus aplikasi

• Kompresor udara bersilinder tunggal (0,75 ∼3 kW):JZP-4.2 menekan modus goyang 812 Hz yang dieksitasi mesin tunggal silinder saat stroke kompresi.Kekuatan samping mencegah tangki berjalan di lantai di atas beton halus.
• Slip Pompa Sentrifugal (0,5-5 HP):Tiga atau empat pegangan antara baseplate pompa-motor dan rangka skid.Pemulihan geser yang tinggi mencegah ketidakselarasan progresif antara poros pompa dan motor .
• Unit atas meja sentrifugal laboratorium:PeraturanIsolator Getaran Karetmeratakan getaran ketidakseimbangan 15-30 Hz tanpa menambahkan massa inersia yang akan memperlambat waktu ramp-down tutup terbuka.Stabilitas lateral adalah kunci selama fase spin-up sementara ketika rotor melewati kecepatan kritisnya.
• Unit Kondensasi HVAC Kecil (13 TR):PeraturanShock Absorber Mountmengisolasi getaran kompresor dan kipas dari atap atau dinding-mount bracket.81:1 rasio lateral/axial menangani beban samping yang disebabkan angin tanpa goyang yang berlebihan.

Pertanyaan Verifikasi Kinerja

T: Bagaimana pemulihan geser diukur pada jalur produksi?
A: Setiap batch menjalani uji creep dipercepat selama 24 jam: 80% dari beban nominal maksimum diterapkan ke arah lateral selama 12 jam pada 70 °C, kemudian dilepaskan.Deformasi residual diukur dengan dial gauge 2 jam setelah pelepasanUnit yang melebihi 0,35 mm set residual ditolak.

T: Apakah suhu mempengaruhi rasio kekakuan lateral/aksial?
A: Sedang. pada -25 ° C, rasio bergeser ke sekitar 0.751:1 (sedikit lebih lunak di sisi) karena peningkatan modulus karet.85:1Rasio tetap dalam kisaran yang dapat digunakan di seluruh rentang suhu nominal.

T: Berapa umur layanan yang diharapkan dalam operasi terus menerus 24/7?
A: Dalam lingkungan dalam ruangan yang terkendali (15°C, kering, tidak terkena bahan kimia), JZP-4.2 ditakdirkan untuk operasi terus menerus selama 5 tahun sebelum mencapai 1,0 mm merangkak kumulatif.Di luar ruangan atau semi tertutupPenggantian dianjurkan ketika total kehilangan tinggi melebihi 2,0 mm (sekitar 7% dari ketinggian bebas).
