Hoan 100611 Alat mesin tugas berat Karet Shock Absorber PadsQ235 Baja diperkuat anti-getaran Pads

Hoan 100611 Alat Mesin Tugas Berat Bantalan Peredam Kejut Karet Bantalan Anti-getaran Diperkuat Baja Q235

Hentikan Guncangan Lantai yang Merusak, Drift Mesin, dan Kelelahan Beton pada Sumbernya

Di fasilitas manufaktur dengan output tinggi, mesin tugas berat seperti mesin press hidrolik, pusat CNC, mesin press stamping, dan palu tempa menghasilkan energi kinetik yang sangat besar. Jika tidak dikendalikan, gelombang kejut besar ini merambat langsung ke fondasi beton fasilitas sebagai getaran padat. Seiring waktu, hal ini menyebabkan retaknya struktur, keausan yang cepat pada komponen mesin yang mahal, hilangnya keakuratan perkakas, dan dengungan akustik yang memekakkan telinga yang melanggar standar keselamatan industri.
Apakah fasilitas Anda menghadapi risiko operasional berisiko tinggi ini?
Kerusakan Beton & Bangunan:Dampak mikro yang berulang-ulang menghancurkan pelat lantai beton, merusak kolom struktural di sekitarnya, dan melonggarkan baut-baut penahan lantai.
Hilangnya Presisi Perkakas:Getaran frekuensi tinggi menyebabkan alat berceloteh, mengakibatkan penyelesaian permukaan yang buruk, jalur koordinat CNC yang tidak sejajar, dan benda kerja yang ditolak.
Resonansi Akustik Parah:Gelombang kejut berfrekuensi rendah merambat melalui lantai dan memancar kembali sebagai suara di udara, menyebabkan lingkungan dengan desibel tinggi dan kelelahan operator.
Berjalan & Perpindahan Mesin:Alat berat yang tidak tertambat perlahan-lahan hanyut dari tempatnya, mengancam keselamatan operator dan memutus jalur suplai.
Bantalan Peredam Kejut Karet Alat Mesin Tugas Berat Tipe Hoan 100611 menawarkan solusi decoupling profesional tanpa kompromi. Dirancang khusus untuk lingkungan beban ekstrem, Hoan 100611seri ini menggabungkan elastisitas tinggi karet alam vulkanisasi premium dengan kekakuan penahan beban ekstrem dari pelat baja struktural Q235 bawaan.

Galeri Produk

Seri Hoan 100611 dirancang untuk menangani beban statis yang sangat besar dan dampak dinamis yang parah, dirancang dengan struktur dua sisi yang unik untuk memberikan stabilitas maksimum dan kinerja pelepasan gandengan.
1. Bantalan Peredam Kejut Tugas Berat Hoan 100611 (Konfigurasi Standar)

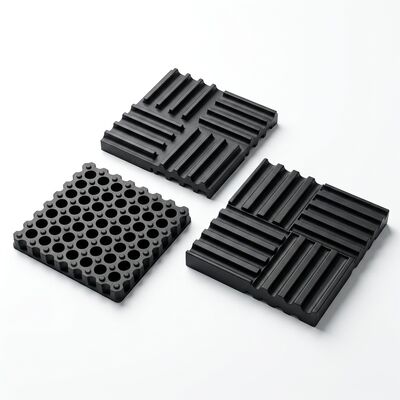

Permukaan atas menyediakan antarmuka yang seragam dan kaku untuk mendistribusikan bobot pijakan alat berat, mencegah konsentrasi tekanan lokal dan memastikan kesejajaran yang sempurna.(Gambar 1: ALJ48 Alat Mesin Tugas Berat Bantalan Peredam Kejut Karet Dilengkapi karet alam vulkanisasi tugas berat dengan tulangan baja struktural internal.)

2. Tampilan Instalasi Praktis Profil Bawah Berkinerja Tinggi

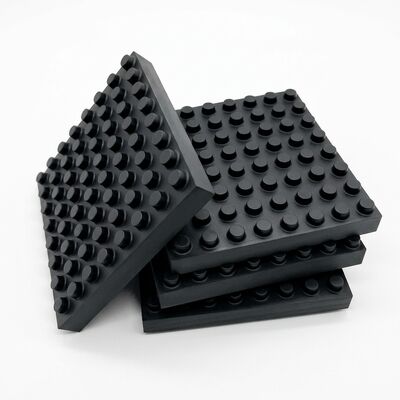

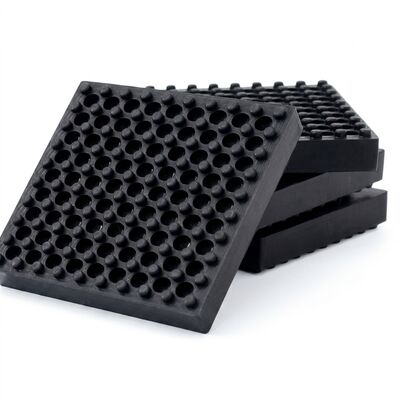

Tampilan close-up menyoroti profil bawah rekayasa canggih, menunjukkan matriks ruang pneumatik lubang dalam, tonjolan anti-selip, dan keserbagunaan pemasangan di dunia nyata di bawah mesin dan peralatan berat.(Gambar 2: Profil Bawah yang Direkayasa-Cangkir vakum lubang dalam multi-titik dan tonjolan memerangkap kantong udara untuk melipatgandakan efisiensi peredaman sekaligus memberikan cengkeraman lateral maksimum.)

Fitur Utama Manfaat

Pelat Baja Struktural Q235 Bawaan:Kebanyakan bantalan karet padat mengalami tekanan lokal yang parah, tonjolan, dan robekan geser di bawah pijakan alat berat. Seri Hoan 100611 mengintegrasikan pelat baja Q235 tugas berat sandblasted di dalam intinya. Sisipan struktural ini berfungsi sebagai penyeimbang beban, menyebarkan gaya vertikal besar secara merata ke seluruh bodi elastomer, mencegah kegagalan geser, dan memastikan alat berat tetap rata sempurna.
Bagian Bawah Tonjolan Lubang Dalam Tingkat Lanjut:Permukaan bawah dibuat dengan matriks lubang relief silinder dalam yang dikelilingi oleh tonjolan konsentris yang menonjol. Geometri ini mempunyai dua fungsi rekayasa penting:
A. Optimasi Faktor Bentuk:Karena karet hampir tidak dapat dimampatkan berdasarkan volume (o ≈ 0,5 rasio Poisson), maka karet memerlukan ruang untuk menggembung. Lubang yang dalam memberikan volume ekspansi internal, mengoptimalkan defleksi dinamis.
B. Redaman Kejutan Pneumatik:Udara yang terperangkap di dalam rongga bertindak sebagai pegas udara sekunder. Saat terkena benturan secara tiba-tiba, udara dikompresi secara pneumatik, menyerap gelombang kejut dengan amplitudo tinggi dan menghalangi perambatan suara padat.
C. Pegangan Gesekan Tinggi:Tonjolan perimeter berfungsi sebagai batas hisap tugas berat, melipatgandakan gesekan statis dan interlocking mekanis dengan lantai beton untuk menghilangkan penyimpangan alat berat tanpa perekat kimia yang agresif.
Kemampuan Beradaptasi Beban Ekstrim (30 Kg hingga 6000 Kg):Mencakup 5 model berbeda, seri Hoan 100611 menawarkan jangkauan aplikasi yang sangat luas. Baik mengisolasi treadmill komersial atau pusat penggilingan CNC multi-ton, dimensi fisik dan kapasitas terukur diskalakan secara sempurna agar sesuai dengan kebutuhan teknik spesifik Anda.
Elastomer Tingkat Industri dengan Peredam Tinggi:Diformulasikan dari senyawa karet alam (NR) vulkanisasi sulfur bermutu tinggi, bantalan ini memberikan ketahanan yang luar biasa dan mulur yang rendah. Ini sangat tahan terhadap perambatan sobekan, penuaan panas, ozon, dan kelembapan, menjamin masa pakai melebihi 10+ tahun di bawah beban terus menerus.

Spesifikasi Detail

Tabel di bawah menyajikan parameter teknik yang tepat untuk rangkaian produk Hoan 100611. Nilai-nilai ini disertifikasi untuk mendukung perhitungan struktural profesional dan perencanaan pemasangan mesin:

4 Metode Instalasi Profesional

Untuk mengakomodasi berbagai desain mesin, tipe lantai, dan vektor gaya dinamis, seri Hoan 100611 mendukung empat konfigurasi instalasi berbeda yang telah teruji di lapangan:
Metode 1: Penempatan Langsung di Bawah Kaki
Lingkup Aplikasi:Ideal untuk mesin bubut CNC, mesin gerinda, treadmill komersial, dan peralatan pabrik tambahan dengan gaya lateral minimal dan tidak memerlukan penahan mekanis yang kaku.
Prosedur:
A. Bersihkan permukaan lantai beton secara menyeluruh, pastikan bebas dari pasir lepas, air, dan minyak sisa.
B. Angkat kaki mesin menggunakan dongkrak atau gantri hidrolik tugas berat.
C. Geser bantalan Hoan 100611 tepat di bawah bagian tengah dudukan perata atau kaki penyangga mesin.d. Turunkan mesin secara perlahan, pastikan pijakan berada tepat di atas permukaan rata bantalan tanpa.

Metode 2: Pemasangan Jangkar Lantai dengan Baut

Lingkup Aplikasi:Direkayasa untuk mesin yang mengalami gaya sisi-ke-sisi yang moderat, seperti mixer industri torsi tinggi, kipas angin, dan pompa bolak-balik.
Prosedur:
A. Posisikan bantalan Hoan 100611 di bawah kaki mesin dan tandai titik tengah pada lantai beton.b. Pindahkan bantalan ke samping, bor lubang pilot ke dalam beton, dan masukkan baut jangkar lantai ekspansi tugas berat.
C. Sejajarkan kembali bantalan Hoan 100611 di atas baut jangkar.
D. Pasang mesin cuci/kerah isolasi karet yang lembut dan berkinerja tinggi di atas flensa pemasangan mesin untuk mencegah kontak langsung logam-ke-logam ("penghubung akustik").
e. Masukkan baut struktural melalui lubang pemasangan mesin dan mesin cuci karet, lalu masukkan ke dalam jangkar ekspansi lantai. Kencangkan sesuai spesifikasi untuk membentuk pengikat yang tahan getaran dan terisolasi.

Metode 3: Penumpukan Seri Multi-Lapisan
Lingkup Aplikasi:Dirancang untuk peralatan pengujian ilmiah atau medis yang sangat sensitif, meja optik resolusi tinggi, atau peralatan yang memerlukan defleksi statis ekstrem dan frekuensi alami sangat rendah (untuk mengisolasi getaran mikro-seismik frekuensi rendah).
Prosedur:
A. Letakkan bantalan Hoan 100611 pertama langsung di atas pelat beton.
B. Tempatkan lembaran baja galvanis hot-dip setebal 3 mm hingga 5 mm (dipotong agar sesuai dengan jejak LxW yang tepat pada bantalan) di atas bantalan pertama. Lembaran ini bertindak sebagai pembagi struktural.c. Tempatkan bantalan Hoan 100611 kedua di atas lembaran pembagi baja.d. Ulangi sesuai kebutuhan (hingga 3 lapisan bertumpuk). Lembaran baja perantara mendistribusikan tekanan tekan, mencegah tekuk elastomer, dan menjaga rakitan tetap stabil secara rotasi di bawah beban tinggi.

Metode 4: Jangkar Lantai dengan Pembatas Keliling
Lingkup Aplikasi:Wajib untuk mesin yang mengalami benturan lateral yang parah dan berkecepatan tinggi serta gaya geser horizontal yang besar, seperti mesin press stamping, gunting stamping kecepatan tinggi, dan mesin tempa hidrolik.
Prosedur:
A. Pasang bantalan Hoan 100611 langsung di bawah rangka dasar mesin utama dengan mengikuti Metode 1 untuk menangani kompresi statis dan dinamis vertikal yang sangat besar.
B. Pasang pembatas atau "penghenti" baja kaku dan independen di lantai beton yang mengelilingi keempat sudut rangka dasar mesin.
C. Kencangkan pembatas perimeter ini ke lantai menggunakan baut jangkar mekanis tugas berat.d. Masukkan selapis bantalan karet berdurasi tinggi atau bantalan vertikal Hoan 100611 di antara pembatas perimeter baja dan rangka mesin. Hal ini menyerap gaya inersia lateral yang sangat besar selama pembalikan kayuhan sekaligus mencegah alat berat melompat, berjalan, atau terjungkal.

Aplikasi Universal

Seri Hoan 100611 dipercaya secara global di seluruh proyek industri, komersial, dan teknik struktural dengan intensitas tinggi:
Pusat Permesinan CNC Presisi:Mesin bubut, mesin penggilingan, pabrik pengeboran, dan mesin pelepasan listrik (EDM) memerlukan stabilitas dimensi sub-mikron.
Mesin Penekan Stamping Berkecepatan Tinggi:Mengisolasi gelombang kejut dinamis siklik yang besar, melindungi pelat pabrik dan mencegah transmisi getaran ke kantor di sekitarnya.
Mesin Tempa Penekan Hidraulik Berat:Menyerap lonjakan beban vertikal dengan amplitudo tinggi, melindungi pondasi dari retak lelah.
Treadmill Gym Komersial:Mengisolasi guncangan akibat benturan kaki yang berulang, mencegah benturan struktural yang parah agar tidak mengenai langit-langit perumahan atau kantor yang berdekatan.
Peralatan Bending Geser:Menyerap gaya pegas mekanis mendadak yang dihasilkan selama patahnya pelat logam dan siklus pembengkokan torsi tinggi.
Ruang Pabrik HVAC Berat:Memisahkan pendingin air multi-ton, menara pendingin industri, dan kompresor udara putar berat.
