Isolator Tali Kawat Non-magnetik Aman EMC JGX-2228D-665B Dudukan Disipasi Kejut Sementara untuk Elektronik Presisi

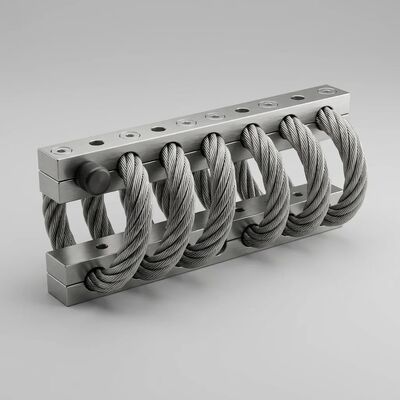

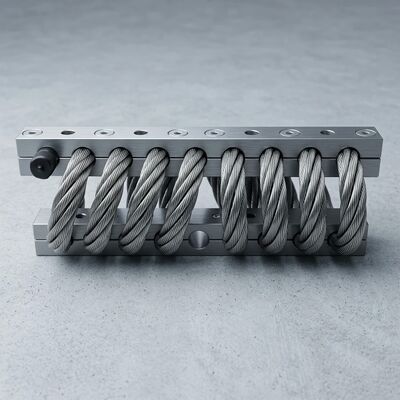

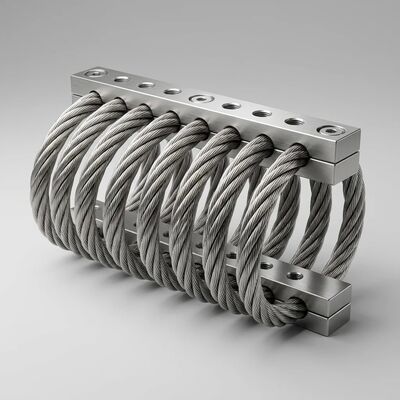

JGX-2228D-665B Isolator getaran tali kawat non-magnetik yang aman EMC

Isolator getaran tali kawat JGX-2228D-665B dirancang khusus untuk aplikasi di mana kompatibilitas elektromagnetik (EMC) dan kebersihan medan magnet adalah persyaratan operasional kritis.Model ini dari seri JGX-2228 menggunakan 22Kabel bergaris baja tahan karat AISI 304 dengan diameter 0,2 mm, dalam bentuk yang benar-benar dipanaskan,Kondisi non-magnetik ️ bergaris melalui batang penahan paduan aluminium 6061-T6 untuk membentuk rangkaian isolasi heliks 8-loop dengan beban statis maksimum 665kg dalam kompresi.

Fungsi pegas diciptakan oleh elastisitas yang melekat pada lenturan kabel yang dibentuk menjadi lingkaran heliks.memberikan respon awal yang sesuai untuk isolasi getaran yang secara progresif mengeras di bawah beban yang meningkat untuk mencegah pergeseran yang berlebihan selama peristiwa kejutFungsi peredam adalah hasil dari gesekan relatif antara benang kawat individu kabel.Konstruksi untaian 7*19 menciptakan ratusan titik kontak antar kawat di mana gesekan Coulomb mengubah energi mekanik dinamis menjadi disipasi panas tingkat rendah yang didistribusikan, mekanisme manajemen energi bebas pemeliharaan.

Kabel, yang terbuat dari stainless steel AISI 304 dalam kondisi annealed, menunjukkan karakteristik tahan air yang luar biasa, ketahanan korosi yang luar biasa, dan stabil,Kinerja mekanik yang dapat diprediksiDengan konstruksi yang tahan korosi, semua logam, isolasi getaran tali kawat Xi'an Hoan adalah lingkungan yang stabil, perangkat berkinerja tinggi yang tidak terpengaruh oleh suhu ekstrem,bahan kimia, minyak, ozon, radiasi UV, dan media abrasif.

Desain EMC-Safe & Non-Magnetic Zero Electromagnetic Footprint

Isolator getaran konvensional seringkali menggabungkan paduan besi, kelas baja tahan karat magnetik, atau komponen baja tertanam yang dapat mendistorsi medan magnet lokal,menghasilkan arus pusaran dalam bidang yang bervariasi waktu, atau memperkenalkan distorsi intermodulasi pasif (PIM) di lingkungan RF. JGX-2228D-665B menghilangkan risiko ini melalui pemilihan material yang disengaja dan didorong oleh aplikasi:

• Bahan kabel non-magnetik:Kabel baja tahan karat AISI 304 disediakan dalam kondisi yang benar-benar dipanaskan dengan permeabilitas magnetik (μr) yang diverifikasi di bawah 1.02Pada tingkat ini, material diklasifikasikan sebagai non-magnetik dan tidak menghasilkan distorsi yang terukur dalam bidang magnetik diagnostik, termasuk yang digunakan dalam suite MRI (1.5T-7T), mikroskop elektron,dan instalasi magnetometer presisi.
• Bahan batang non-magnetik:Alloy aluminium 6061-T6 secara inheren tidak magnetik dengan permeabilitas efektif sama dengan 1.0 (sama dengan ruang bebas).dan tidak ada sisa tanda magnetik setelah paparan medan eksternal yang kuat.
• Perangkat pasif Emisi nol:JGX-2228D-665B tidak mengandung komponen elektronik, tidak ada motor, tidak ada sensor, dan tidak ada elemen aktif apapun.Ini tidak menghasilkan atau memancarkan gangguan elektromagnetik di setiap pita frekuensiTidak seperti sistem pembatalan getaran aktif, tidak memerlukan catu daya, tidak ada pengontrol, tidak ada loop umpan balik, dan tidak menghasilkan kebisingan switching atau emisi harmonik.
• Tidak ada formasi Ground Loop:Ketika ditentukan dengan batang aluminium anodisasi keras (yang membentuk lapisan permukaan aluminium oksida yang terisolasi secara listrik) dan sisipan busing non-konduktif opsional,JGX-2228D-665B menyediakan isolasi galvanis lengkap antara peralatan terisolasi dan struktur pemasanganHal ini mencegah pembentukan lingkaran tanah yang merupakan sumber umum dari 50/60Hz hum dan kebisingan dalam sistem pengukuran sensitif.
• RF-Transparent:Konstruksi seluruh logam menggunakan bahan non-ferrous yang tidak berinteraksi dengan medan frekuensi radio.Geometri heliks terbuka dari loop kabel juga meminimalkan potensi untuk refleksi RF yang tidak diinginkan atau efek resonansi rongga yang dapat terjadi dengan struktur logam padat di medan dekat antena.

Teknologi Dissipasi Gelombang Kejut Transisi

Salah satu skenario yang paling menantang dalam isolasi getaran adalah pengelolaan impuls kejut transienimpuls mekanik amplitudo tinggi yang dapat membanjiri peredam konvensional sebelum mereka memiliki waktu untuk merespons. JGX-2228D-665B mengatasi ini melalui cascade pergeseran energi kejut multi-tahap yang diaktifkan dalam beberapa mikrodetik dari kedatangan gelombang:

• Ketidakcocokan impedansi gelombang:Sebuah impuls kejut yang melintasi struktur pemasangan bertemu dengan geometri loop kabel sebagai perubahan impedansi mekanik yang tiba-tiba.kabel multi-strand menampilkan batas yang kompleks yang menyebabkan refleksi parsial dan konversi mode gelombang tegangan masuk, pemotongan berubah menjadi lentur, dan setiap konversi mode mengurangi energi yang ditransmisikan ke muatan yang terisolasi.
• Penyebaran Multi-Path:Di dalam bundel untaian kabel 7 * 19, gelombang kejut terbagi menjadi beberapa jalur propagasi saat melintasi untaian kawat individu.Perbedaan panjang jalur antara untaian luar dan dalam menyebabkan dispersi temporal, pulsa amplitudo tinggi menyebar ke dalam amplitudo yang lebih rendah, bentuk gelombang durasi yang jauh lebih sedikit merusak peralatan sensitif.
• Damping Friksi Coulomb Antar Strand:Karena setiap untaian kawat mengalami gerak mikro relatif selama defleksi yang disebabkan kejut, gesekan di setiap antarmuka kontak antar untaian mengubah energi kinetik menjadi panas.Mekanisme ini adalah instan, tidak memerlukan cairan kental, dan skala secara alami dengan amplitudo input besar kejut melibatkan lebih banyak titik kontak dan menghasilkan disipasi energi proporsional lebih besar.
• Pengeras Kekuatan Non-Linear:Karena tali kabel membelok ke wilayah kekakuan yang lebih tinggi dari karakteristik pegas non-linier mereka, peningkatan resistensi membatasi perjalanan maksimum dan mencegah dasar mekanis.Peralihan dari zona isolasi tingkat rendah ke zona perlindungan tingkat tinggi terjadi secara bertahap, tanpa kekuatan tiba-tiba diskontinuitas karakteristik snubbers mekanis.
• Perlindungan Omnidirectional:Konfigurasi heliks 8-loop menyediakan disipasi energi bersamaan di kompresi, geser, dan roll sumbu.beberapa loop kabel diorientasikan secara optimal untuk mencegat dan menghilangkan energi masuk, memberikan perlindungan transisi multi-sumbu yang benar dalam satu perangkat pasif.

Spesifikasi Teknis

Pemasangan Bars ️ Pemilihan Bahan & Perawatan Permukaan

Bahan Bar Pemasangan:Paduan aluminium 6061-T6 adalah rekomendasi standar untuk aplikasi yang sensitif EMC karena sifatnya yang inheren non-magnetik (μr = 1.0) dan isolasi listrik yang disediakan oleh lapisan permukaan anodisasi keras. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Pengolahan Permukaan Pemilihan Bar Pemasangan Aluminium:

• Anodisasi putih:Perawatan permukaan untuk membuat permukaan aluminium lebih keras dari dirinya sendiri.Ini adalah perawatan permukaan normal dari aluminium mounting barCatatan: permukaan anodisasi putih dapat mempertahankan beberapa konduktivitas listrik.
• Hard Anodizing:Perawatan permukaan untuk membuat batang pemasangan aluminium jauh lebih keras daripada metode anodisasi putih.Lapisan oksida yang lebih tebal memberikan isolasi listrik yang efektif antara batang pemasangan dan sasis peralatanPenggunaan khusus untuk persyaratan yang kompleks atau khusus dari kondisi kerja pengisolasi tali kawat termasuk instalasi sensitif EMC, paparan di luar ruangan,dan aplikasi yang sangat mudah dipakai.

Karakteristik Utama Isolator Getaran Xi'an Hoan

• Tidak ada creep atau penuaan ️ sifat mekanik yang konsisten sepanjang umur layanan beberapa dekade
• Damping internal yang tinggi ️ gesekan Coulomb antar untaian memberikan disipasi energi yang bergantung pada amplitudo tanpa cairan atau elastomer
• Kisaran suhu yang sangat luas
• Berbagai macam fittings yang mungkin banyak bahan batang, perawatan permukaan, pilihan bushing, dan konfigurasi pemasangan
• Produksi prototipe yang cepat dan ekonomis Konfigurasi yang disetujui EMC yang tersedia dengan waktu tempuh singkat
• Konstruksi yang sangat kokoh dan umur panjang
• Isolasi getaran dan getaran gabungan yang sangat baik
• Tidak terpengaruh oleh agen kimia, air laut, ozon, sinar UV ️ cocok untuk lingkungan operasi yang paling menuntut
• Desain pasif yang aman EMC ∼ nol emisi elektromagnetik, nol tanda tangan magnetik, nol kebutuhan daya
• Bahan non-magnetik di seluruh kompatibel dengan lingkungan MRI, magnetometer, dan mikroskop elektron
• Dissipasi gelombang kejut transisi
• Operasi bebas pemeliharaan ️ tidak ada pelumasan, tidak ada penyesuaian, tidak ada layanan terjadwal dari segala jenis

Bidang Aplikasi ️ Isolasi Getaran Aman EMC

Pertanyaan yang Sering Diajukan JGX-2228D-665B Isolator Aman EMC

T: Apakah JGX-2228D-665B benar-benar non-magnetik? Dapatkah digunakan di dekat scanner MRI?
A: Ya. Baik kabel baja tahan karat AISI 304 (kondisi api, μr < 1,02) dan bar paduan aluminium 6061-T6 (μr = 1,0) diklasifikasikan sebagai bahan non-magnetik.Isolator tidak menghasilkan distorsi medan magnet yang terukur dan telah ditentukan untuk instalasi peralatan tambahan di ruang peralatan suite MRIKami menyediakan sertifikasi bahan yang mendokumentasikan permeabilitas magnetik atas permintaan.

T: Bagaimana disipasi gelombang kejut sementara berbeda dari peredam getaran biasa?
A: Damping getaran reguler menangani osilasi kontinu, amplitudo yang lebih rendah.JGX-2228D-665B menangani keduanya melalui mekanisme yang berbeda: elastisitas loop kabel mengisolasi getaran steady-state, sementara multi-jalur inter-strand Coulomb kaskade gesekan disipasi energi kejut dalam mikrodetik kedatangan gelombang.Kurva kekakuan non-linier memberikan resistensi yang semakin meningkat yang mencegah terjadinya kehancuran tanpa mengorbankan isolasi pada tingkat getaran normal.

T: Apakah JGX-2228D-665B membutuhkan grounding listrik atau pelindung?
A: Tidak. JGX-2228D-665B adalah perangkat mekanis yang sepenuhnya pasif.Perawatan permukaan anodisasi keras pada batang aluminium sebenarnya memberikan isolasi listrik antara peralatan dan permukaan pemasangan, mencegah pembentukan lingkaran tanah, sumber umum kebisingan dalam sistem pengukuran sensitif.

T: Dapatkah JGX-2228D-665B disesuaikan untuk persyaratan EMC tertentu?
A: Ya. tim insinyur kami dapat mengkonfigurasi bahan batang, perawatan permukaan, bahan bushing, dan pola lubang pemasangan untuk memenuhi EMC spesifik Anda, kebersihan magnetik,dan persyaratan mekanik. Kami secara teratur memasok konfigurasi kustom untuk OEM pencitraan medis, produsen peralatan semikonduktor, dan pembuat instrumen ilmiah.Hubungi kami dengan spesifikasi Anda untuk konsultasi teknis.

T: Dokumen apa yang tersedia untuk verifikasi kepatuhan EMC/MRI?
A: Kami menyediakan sertifikat bahan untuk EN 10204 3.1 termasuk data pengujian permeabilitas magnetik, ISO 9001:2015 sertifikasi sistem kualitas, dokumentasi kepatuhan RoHS,dan penanda CE jika berlakuLaporan uji khusus untuk sifat material tertentu dapat diatur untuk program kualifikasi OEM.

Informasi Perusahaan Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co, Ltd adalah produsen profesional isolasi getaran dan mount, menyediakan solusi penyerapan energi berkualitas tinggi dan isolasi getaran untuk berbagai komersial,industri, dan industri berat.

Produk kami mencakup berbagai macam, termasuk isolasi getaran tali kawat, elastomer shock mount, peredam gesekan, dan peredam, serta filter LC dan komponen komunikasi gelombang mikro.Didirikan pada tahun 2005, dengan perkembangan cepat selama dua dekade, kami telah berkembang menjadi lebih dari 500 karyawan termasuk lebih dari 100 ahli teknik dan teknis.Perusahaan ini berkantor pusat di Xi'an High-tech Zone, Shaanxi, Cina, yang mengoperasikan 800 meter persegi fasilitas produksi dan R&D khusus.

Sekarang, kami melayani pelanggan di lebih dari 31 provinsi di Cina dan hampir 25 negara luar negeri, menyediakan solusi isolasi getaran untuk drive motor, sistem kipas, mesin tusuk, lift,kompresor, peralatan pengolahan kimia, sistem kereta api dan kereta bawah tanah, teknik jembatan, peralatan mekanik, konstruksi skala besar, studio rekaman, bioskop, kendaraan, kapal,dan mesin industri dari semua jenis.

Hubungi kami hari ini untuk melihat bagaimana produk kami dapat menguntungkan kebutuhan aplikasi peralatan khusus Anda,atau sebagai alternatif Anda dapat menemukan salah satu dari banyak perwakilan kami untuk membantu Anda memenuhi kebutuhan produk AndaKami mengkhususkan diri dalam desain isolasi khusus aplikasi dengan keahlian khusus dalam EMC-kompatibel dan magnetically-bersih instalasi untuk lingkungan medis, ilmiah, dan telekomunikasi.

Sertifikasi & Jaminan Mutu

• ISO 9001:2015 Sistem Manajemen Mutu Sertifikat
• RoHS Directive 2011/65/EU
• Sertifikat bahan sesuai dengan EN 10204 3.1 Tersedia (Termasuk Data Permeabilitas Magnetik)
• Tanda CE Tersedia atas permintaan
• Dokumen Kompatibilitas EMC/MRI Khusus Tersedia untuk Kualifikasi OEM
