Isolator Tali Kawat Kurva Kekakuan Non-Linear JGX-2228D-665B Pemasangan Semua Logam Ramah Lingkungan untuk Peralatan Industri

JGX-2228D-665B Isolator Getaran Tali Kawat Ketahanan Tidak Linier Produk Ringkasan

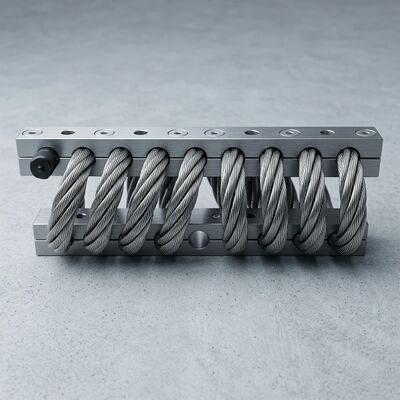

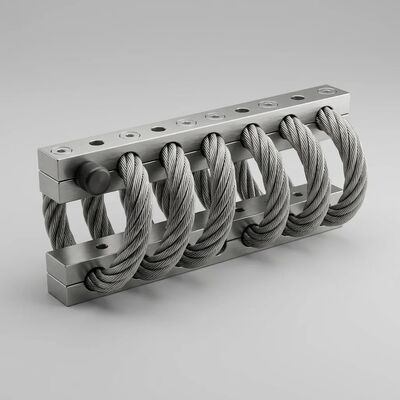

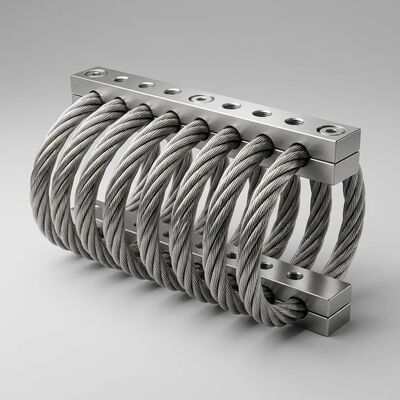

JGX-2228D-665B isolator getaran tali kawat memberikan teknik kekakuan non-linier canggih untuk kontrol getaran industri dan isolasi kejut.menggunakan 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

Fungsi pegas diciptakan oleh elastisitas yang melekat pada lenturan kabel yang dibentuk menjadi lingkaran heliks.Geometri kabel menghasilkan respon penguatan secara progresif lembut dan patuh pada amplitudo rendah untuk isolasi getaran yang superior, kemudian beralih ke tingkat yang lebih kuat karena defleksi meningkat untuk mencegah struktural bottoming selama peristiwa kejut.Fungsi peredam adalah hasil gesekan relatif antara kawat kabel setiap untaianDi bawah beban dinamis, micro-slip di ratusan titik kontak antar untaian mengubah energi kinetik ke dissipation panas tingkat rendah,memberikan peredam proporsional kecepatan tanpa memerlukan cairan hidrolik, elemen elastomer, atau sistem kontrol aktif.

Kabel, yang terbuat dari stainless steel AISI 304, menunjukkan karakteristik tahan air yang luar biasa, ketahanan korosi yang luar biasa,dan kinerja mekanik yang stabil sepanjang seluruh umur layananDengan konstruksi yang tahan korosi, semua logam, isolasi getaran tali kawat Xi'an Hoan adalah lingkungan yang stabil, perangkat berkinerja tinggi yang tidak terpengaruh oleh suhu ekstrem,bahan kimia, minyak, ozon, radiasi UV, dan media abrasif.

Teknologi kurva kekakuan non-linier

Keuntungan teknik yang menentukan dari JGX-2228D-665B adalah kurva kekakuan progresif non-liniernya.Cukup lunak untuk isolasi amplitudo rendah versus cukup kaku untuk perlindungan overload. JGX-2228D-665B menyelesaikan ini melalui geometri kabel yang menghasilkan kecepatan pegas yang terus berubah di seluruh rentang defleksi.

Tiga mekanisme berinteraksi untuk menghasilkan perilaku ini:

• Geometric Stiffening:Saat lingkaran kabel heliks yang sudah dibentuk menyimpang, jari-jari effective kurva berkurang, mengubah lengan momen lentur.Hal ini menghasilkan peningkatan progresif dalam kekuatan yang diperlukan untuk setiap milimeter tambahan pergeseran, menciptakan mekanisme perlindungan overload built-in tanpa snubber eksternal atau perjalanan berhenti.
• Kompaksi untaian:Di bawah beban kompresi yang meningkat, benang kawat individu dalam konstruksi kabel 7 * 19 mengatur kembali dan kompak, melibatkan titik kontak antar benang tambahan.Hal ini meningkatkan kaku lentur penampang efektif sebagai fungsi dari besar beban.
• Amplitude-dependent Damping yang diaktifkan gesekan:Friksi Coulomb antara untaian kawat individu secara alami berskala dengan amplitudo input. Getaran kecil mengalami gesekan rendah untuk isolasi frekuensi tinggi yang efisien;peristiwa kejut besar terlibat gesekan maksimum untuk disipasi energi yang cepatRasio peredam berkisar dari 0,15 pada amplitudo rendah hingga 0,25 di bawah beban kejut.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Perilaku dual-mode ini menghilangkan kebutuhan untuk tahap isolasi yang terpisah, mengurangi kompleksitas sistem dan jejak instalasi.

Kepatuhan Hijau & Ramah Lingkungan ️ Pengendalian Getaran Berkelanjutan

Tanggung jawab lingkungan adalah bagian integral dari desain JGX-2228D-665B. isolator ini mengandung nol karet, nol elastomer, dan nol polimer sintetis material yang terdegradasi dari waktu ke waktu,Partikel mikroplastik, dan tidak dapat didaur ulang secara ekonomis.

• Kemampuan Daur Ulang Bahan Penuh:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingPada akhir masa pakai, kedua bahan tersebut mudah dipisahkan dan diproses melalui aliran daur ulang standar, mendukung tujuan ekonomi sirkular.
• Zero Emisi VOC:Tidak ada senyawa organik yang mudah menguap dilepaskan selama pembuatan, instalasi, atau operasi.dan pengeras yang umum ditemukan dalam isolator elastomer.
• Kepatuhan RoHS:Sertifikasi bebas dari timbal, merkuri, kadmium, kromium hexavalent, polybrominated biphenyls (PBB), dan polybrominated diphenyl ethers (PBDE) sesuai dengan Directive 2011/65/EU.
• Tidak ada Creep atau Penuaan:Tidak seperti pegangan karet yang mengeras, retak, dan perlu diganti secara berkala, konstruksi logam mempertahankan sifat mekanik yang konsisten tanpa batas waktu.Kehidupan layanan yang khas melebihi dari peralatan yang dilindungi dengan faktor 3-5*, mengurangi frekuensi penggantian dan limbah material terkait.
• Produksi Energi Rendah:Proses pembentukan kabel dan pengolahan batang terutama menggunakan teknik pengolahan dingin dengan input energi yang relatif rendah dibandingkan dengan pengecoran, pencetakan injeksi,atau proses vulkanisasi yang digunakan untuk alternatif elastomer.
• Kompatibel dengan kamar bersih:Tidak ada emisi partikel selama operasi, tidak ada gas keluar, membuat JGX-2228D-665B cocok untuk lingkungan tertutup, laboratorium,dan HVAC plenum di mana kualitas udara diatur.
• Tidak Perlu Pelumasan:Mekanisme peredam gesekan antar untai kering dan bebas pemeliharaan. Tidak ada lemak, minyak, atau pelumas yang diperlukan pada setiap titik dalam siklus hidup produk,menghilangkan sumber lain dari potensi kontaminasi lingkungan.

Spesifikasi Teknis

Pemasangan Bars ️ Pemilihan Bahan & Perawatan Permukaan

Bahan Bar Pemasangan:Baja tahan karat atau aluminium dapat dipilih sesuai dengan persyaratan aplikasi.Paduan aluminium 6061-T6 adalah rekomendasi standar untuk sebagian besar aplikasi industri karena rasio kekuatan berat yang sangat baik dan ketahanan korosi alamiBaja tahan karat 304 direkomendasikan untuk lingkungan yang sangat korosif termasuk platform lepas pantai dan fasilitas pengolahan kimia.

Pengolahan Permukaan Pemilihan Bar Pemasangan Aluminium:

• Anodisasi putih:Perawatan permukaan untuk membuat permukaan aluminium lebih keras dari dirinya sendiri.Ini adalah perawatan permukaan normal dari aluminium mounting bar, cocok untuk aplikasi dalam ruangan dan penggunaan industri umum.
• Hard Anodizing:Perawatan permukaan untuk membuat batang pemasangan aluminium jauh lebih keras daripada cara anodisasi putih.Membuat lapisan oksida padat dengan kekerasan permukaan melebihi 60 HRCPenggunaan khusus untuk persyaratan yang kompleks atau khusus dari kondisi kerja pengisolasi tali kawat, termasuk paparan di luar ruangan, instalasi tinggi-pakaian,dan aplikasi yang membutuhkan isolasi listrik antara permukaan pemasangan.

Karakteristik Utama Isolator Getaran Xi'an Hoan

• Tidak ada merayap atau penuaan sifat mekanik yang konsisten sepanjang masa pakai
• Damping internal yang tinggi ️ gesekan Coulomb antar untaian memberikan disipasi energi yang bergantung pada amplitudo
• Kisaran suhu yang sangat luas
• Berbagai macam fittings yang mungkin ️ bahan bar, perawatan permukaan, dan konfigurasi pemasangan
• Prototyping cepat dan ekonomis konfigurasi khusus tersedia dengan waktu tempuh yang singkat
• Konstruksi yang sangat kokoh dan umur panjang
• Isolasi kejut dan getaran gabungan yang sangat baik
• Tidak terpengaruh oleh agen kimia, air laut, ozon, sinar UV ‡ cocok untuk lingkungan yang paling keras
• Kurva kekakuan progresif non-linier beradaptasi secara dinamis dengan kondisi beban yang bervariasi
• Kepatuhan penuh terhadap RoHS dan bahan yang dapat didaur ulang
• Operasi bebas pemeliharaan ️ nol pelumasan, nol pengaturan, nol layanan terjadwal

Bidang Aplikasi ️ Penggunaan Isolator Getaran Tali Kawat

Pertanyaan yang Sering Diajukan JGX-2228D-665B Wire Rope Isolator

T: Apa yang membuat kurva kekakuan JGX-2228D-665B "tidak linier"?
A: Tidak seperti pemasangan pegas atau karet konvensional yang menghasilkan rasio gaya-ke-defleksi yang konstan, geometri kabel JGX-2228D-665B secara alami menghasilkan efek pengerasan progresif.Pada penyimpangan kecil isolator sesuai untuk isolasi getaran superior; ketika defleksi meningkat, kekakuan meningkat untuk mencegah mendatar di bawah beban kejut.Hal ini dicapai melalui perubahan dalam kelengkungan loop kabel dan kompaksi antar untaian di bawah beban meningkat tidak ada mekanisme eksternal yang diperlukan.

T: Apakah JGX-2228D-665B benar-benar ramah lingkungan dan dapat didaur ulang?
A: Ya. Baik kabel stainless steel dan bar paduan aluminium 100% dapat didaur ulang melalui proses pemulihan logam industri standar. Unit tidak mengandung karet, plastik, atau polimer sintetis.Proses manufaktur terutama menggunakan teknik kerja dingin dengan input energi yang relatif rendah.

T: Apa perbedaan antara anodisasi putih dan anodisasi keras?
A: Anodisasi putih memberikan pengeras permukaan yang moderat sambil mempertahankan warna aluminium alami.lapisan oksida yang lebih padat (60+ kekerasan permukaan HRC) dengan penampilan abu-abu gelap. Hard anodizing dianjurkan untuk paparan di luar ruangan, instalasi tinggi-pakai, dan aplikasi yang membutuhkan isolasi listrik.

T: Bisakah JGX-2228D-665B digunakan di luar ruangan atau di lingkungan laut?
A: Ya. Kabel yang terbuat dari baja tahan karat dan batang aluminium anodisasi keras sangat tahan terhadap semprotan garam, kelembaban, radiasi UV, dan suhu ekstrim.Untuk lingkungan laut yang paling agresif, bahan baja tahan karat 304 bar opsional memberikan margin korosi tambahan.

T: Bagaimana saya memilih orientasi pemasangan yang benar?
A: JGX-2228D-665B mendukung orientasi pemasangan kompresi (pemuatan vertikal), shear/roll (pemuatan horizontal), dan kompresi 45 derajat (pemuatan gabungan).Insinyur aplikasi kami dapat merekomendasikan konfigurasi optimal berdasarkan berat peralatan AndaHubungi kami dengan spesifikasi peralatan Anda untuk rekomendasi rinci.

Informasi Perusahaan Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co, Ltd adalah produsen profesional isolasi getaran dan mount, menyediakan solusi penyerapan energi berkualitas tinggi dan isolasi getaran untuk berbagai komersial,industri, dan industri berat.

Produk kami mencakup berbagai macam, termasuk isolasi getaran tali kawat, elastomer shock mount, peredam gesekan, dan peredam, serta filter LC dan komponen komunikasi gelombang mikro.Didirikan pada tahun 2005, dengan perkembangan cepat selama dua dekade, kami telah berkembang menjadi lebih dari 500 karyawan termasuk lebih dari 100 ahli teknik dan teknis.Perusahaan ini berkantor pusat di Xi'an High-tech Zone, Shaanxi, Cina, yang mengoperasikan 800 meter persegi fasilitas produksi dan R&D khusus.

Sekarang, kami melayani pelanggan di lebih dari 31 provinsi di Cina dan hampir 25 negara luar negeri, menyediakan solusi isolasi getaran untuk drive motor, sistem kipas, mesin tusuk, lift,kompresor, peralatan pengolahan kimia, sistem kereta api dan kereta bawah tanah, teknik jembatan, peralatan mekanik, konstruksi skala besar, studio rekaman, bioskop, kendaraan, kapal,dan mesin industri dari semua jenis.

Hubungi kami hari ini untuk melihat bagaimana produk kami dapat menguntungkan kebutuhan aplikasi peralatan khusus Anda,atau sebagai alternatif Anda dapat menemukan salah satu dari banyak perwakilan kami untuk membantu Anda memenuhi kebutuhan produk AndaTim insinyur kami menyediakan analisis aplikasi yang komprehensif termasuk perhitungan beban-defleksi, prediksi transmisibilitas getaran, dan desain konfigurasi pemasangan khusus.

Sertifikasi & Jaminan Mutu

• ISO 9001:2015 Sistem Manajemen Mutu Sertifikat
• RoHS Directive 2011/65/EU
• Sertifikat bahan sesuai dengan EN 10204 3.1 Tersedia atas permintaan
• Tanda CE Tersedia atas permintaan
• Laporan Pengujian & Validasi Khusus
