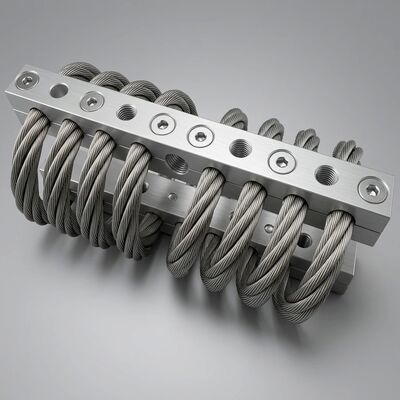

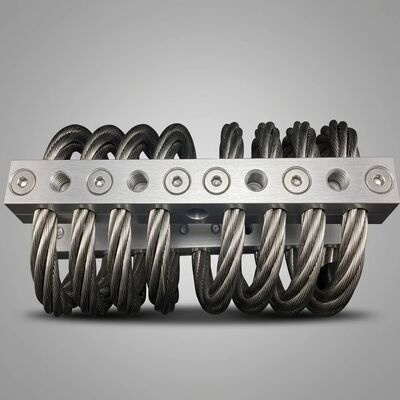

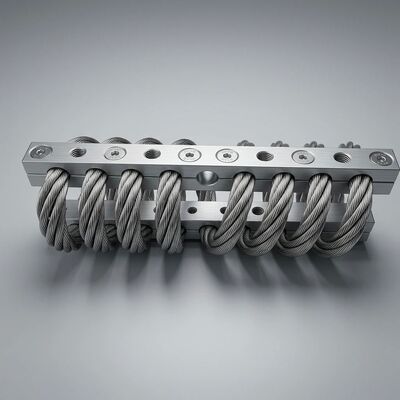

Isolator Getaran Tali Kawat JGX-1598D-515B Menyediakan Kapasitas Beban Terukur dan Isolasi Kebisingan yang Ditanggung Struktur

Isolator Getaran Tali Kawat JGX-1598D-515B – Arsitektur Beban Modular dengan Kontrol Kebisingan Presisi

Tantangannya: Satu Mesin, Banyak Skenario Pemuatan

Peralatan industri modern jarang beroperasi pada satu titik beban statis. Penggerak kecepatan variabel, kompresor multi-tahap, dan peralatan proses dengan beban material yang berfluktuasi semuanya menghadirkan kondisi dinamis yang menantang isolator kecepatan tetap konvensional. Mount berukuran untuk beban rata-rata mungkin mencapai titik terendah selama transien startup; satu ukuran untuk kondisi puncak mungkin memberikan isolasi yang tidak memadai pada beban pengoperasian normal.

JGX-1598D-515B memecahkan masalah ini melalui kurva kekakuan progresif dan arsitektur penerapan modular. Masing-masing isolator mampu menangani beban masing-masing 5 hingga 150 kg, dan dapat disusun dalam konfigurasi seri, paralel, atau matriks untuk memenuhi hampir semua kebutuhan beban tanpa rekayasa khusus.

Kapasitas Beban yang Dapat Diskalakan – Konfigurasikan Sekali, Adaptasi Kapan Saja

Tidak seperti dudukan elastomer cor yang dirancang untuk jendela beban yang sempit, inti tali kawat JGX-1598D-515B menunjukkan respons defleksi gaya non-linier: kekakuan awal yang lembut untuk isolasi getaran yang efektif pada beban pengoperasian normal, yang beralih ke kekakuan yang semakin tinggi seiring dengan peningkatan defleksi. Perlindungan beban berlebih bawaan ini mencegah kontak logam-ke-logam selama kejadian guncangan atau transien penyalaan peralatan.

Untuk instalasi yang lebih besar, pendekatan penumpukan modular memberikan skalabilitas yang mudah:

• Konfigurasi Paralel:Beberapa isolator membagi beban secara merata—empat unit JGX-1598D-515B mampu menopang beban total hingga 600 kg
• Penumpukan Seri:Dua isolator dipasang secara seri menggandakan langkah defleksi yang tersedia untuk aplikasi frekuensi ultra-rendah
• Matriks Terdistribusi:Isolator ditempatkan pada posisi pusat beban yang diperhitungkan untuk peralatan dengan distribusi berat yang tidak merata

Fleksibilitas konfigurasi ini berarti satu nomor komponen standar mencakup seluruh rentang ukuran peralatan, sehingga mengurangi kompleksitas inventaris dan overhead pengadaan.

Isolasi Kebisingan yang Ditanggung Struktur – Kinerja Akustik yang Terukur

Kebisingan yang disebabkan oleh struktur—getaran yang ditransmisikan melalui struktur padat dan dipancarkan kembali sebagai suara yang dapat didengar di tempat lain—sangat sulit diatasi setelah pemasangan. JGX-1598D-515B memutus jalur transmisi ini pada sumbernya dengan kinerja yang diverifikasi laboratorium:

• Efisiensi Isolasi Getaran:≥85% pada pita frekuensi primer 8–15 Hz
• Redaman Kebisingan yang Ditanggung Struktur:Pengurangan hingga 20 dB(A) diukur pada elemen struktur yang terhubung
• Desain Bebas Resonansi:Tidak seperti isolator pegas koil, redaman internal tali kawat menekan amplifikasi resonansi—tidak ada frekuensi lonjakan yang tidak teredam yang dapat memperkuat getaran pada RPM tertentu.

Fisika di Balik Pertunjukan

JGX-1598D-515B mencapai isolasi akustiknya melalui dua mekanisme yang saling melengkapi:

1. Ketidaksesuaian Impedansi:Tali kawat baja tahan karat menghadirkan impedansi mekanis yang sangat berbeda dibandingkan rangka dan pondasi peralatan yang kaku. Ketika gelombang getaran menemui batas impedansi ini, sebagian besar energi dipantulkan kembali, bukan diteruskan—mirip dengan cara kerja penyekat akustik pada kontrol suara di udara, namun untuk getaran padat.

2. Redaman Histeris:Saat kumparan heliks melentur karena beban, untaian kawat individu di dalam tali meluncur satu sama lain pada tingkat mikroskopis. Gesekan kering ini (peredaman Coulomb) mengubah energi getaran yang teratur menjadi energi panas yang tidak teratur. Tidak seperti redaman viskos pada dudukan hidraulik, mekanisme ini tidak bergantung pada kecepatan dan suhu—menghasilkan kinerja yang konsisten mulai dari cuaca dingin di kutub hingga pengoperasian berkelanjutan di daerah tropis.

Spesifikasi Teknik

Aplikasi Target – Ketika Kebisingan Penting

JGX-1598D-515B ditentukan oleh konsultan akustik dan insinyur mekanik untuk instalasi yang kritis terhadap kebisingan:

• Studio Rekaman & Siaran:Kompresor HVAC dan isolasi chiller dimana kriteria kebisingan NC-15 harus dipertahankan
• Fasilitas Kesehatan:Isolasi chiller MRI, peralatan pendukung akselerator linier, isolasi pompa vakum laboratorium
• Fabrikasi Semikonduktor:Memproses isolasi pompa dan scrubber di lingkungan ruang bersih—tidak ada partikulat yang keluar dari desain yang seluruhnya terbuat dari logam
• Manufaktur Presisi:Isolasi pusat permesinan CNC, pemisahan pondasi mesin gerinda
• Pusat Data:Unit CRAC dan isolasi generator darurat, manajemen getaran di lantai yang ditinggikan
• Energi terbarukan:Isolasi peralatan nacelle turbin angin, kontrol getaran stasiun inverter surya

Dukungan Teknik & Panduan Seleksi

Memilih konfigurasi isolator yang benar memerlukan pemahaman beban statis peralatan Anda, rentang beban dinamis, pusat gravitasi, dan frekuensi eksitasi dominan. Kami menyediakan:

• Perhitungan defleksi beban gratis untuk peralatan spesifik Anda
• Gambar tata letak pemasangan 3D dengan spesifikasi pola baut
• Prediksi efisiensi isolasi di seluruh rentang RPM pengoperasian peralatan Anda
• Dukungan commissioning di lokasi untuk instalasi berskala besar atau kritis

Hubungi tim teknik aplikasi kami dengan spesifikasi peralatan Anda untuk proposal isolasi terperinci.
