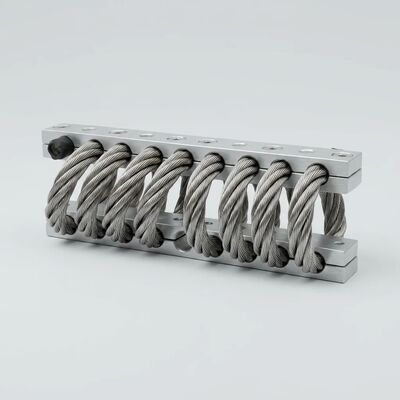

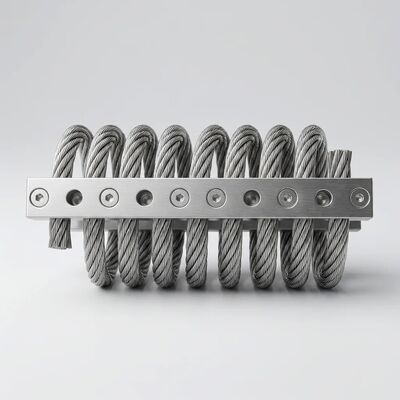

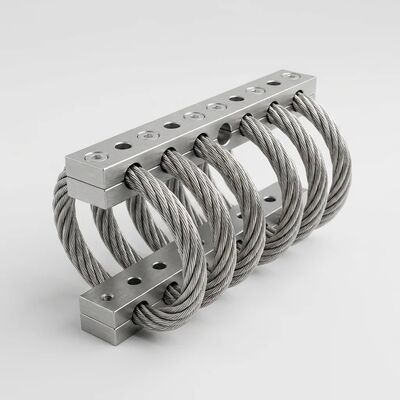

JGX-1278D-292B 3D Isolator Tali Kawat Multi-arah 292N Beban 89Mm Tinggi untuk Peralatan Presisi Peredam Kejut

JGX-1278D-292B — Peringkat Beban Multi-Sumbu Lengkap

Tabel berikut menyajikan data defleksi dan kekakuan beban yang sepenuhnya dikarakterisasi untuk ketiga orientasi pembebanan primer. Nilai-nilai ini diperoleh dari pengujian Tipe II sesuai dengan metodologi setara MIL-STD-810, yang diadaptasi untuk aplikasi industri komersial:

Ilmu Material: Konstruksi Seluruh Logam vs. Degradasi Polimer

JGX-1278D-292B berisitanpa elastomer, tanpa perekat, tanpa cairan hidrolik, dan tanpa sambungan berikat. Setiap komponen—mulai dari kabel baja tahan karat 304 dengan untaian 7*19 hingga batang penahan aluminium 6061-T6 atau baja tahan karat 304 yang dibuat dengan mesin presisi—berbahan logam. Strategi material ini bukan hanya soal ketahanan; ini menghilangkan setiap jalur degradasi yang diketahui yang membatasi masa pakai isolator elastomer:

Dimensi Fisik & Antarmuka Mekanik

Domain Aplikasi — Solusi Isolasi Khusus Industri

Mempertahankan Opsi Konfigurasi Bar

Seri JGX-1278 — Rentang Model Lengkap untuk Pemilihan Beban

Karakteristik Kinerja Inti

• Nol merayap & tanpa penuaan:Kabel baja tahan karat 304 beroperasi di wilayah elastisnya pada beban terukur. Tidak ada deformasi permanen, tidak ada set kompresi, tidak ada pengerasan atau pelunakan progresif seiring berjalannya waktu.
• Kurva kekakuan non-linier:Respon awal yang lembut untuk isolasi getaran halus; pengerasan progresif seiring meningkatnya deformasi—memberikan perlindungan bawaan terhadap beban berlebih tanpa penghentian mekanis secara mekanis.
• Redaman histeretik tinggi:Gesekan Coulomb antar helai kawat menghasilkan rasio redaman 10-25% kritis. Tidak diperlukan dasbor eksternal, peredam massa yang disetel, atau sistem kontrol aktif.
• Kisaran suhu yang luas:Sifat mekanik yang konsisten dari -180°C (kriogenik) hingga +300°C (tinggi). Tidak ada penggetasan suhu rendah; tidak ada pelunakan atau perambatan suhu tinggi.
• Ketahanan kimia:Tipe 304 SS bersifat inert terhadap hidrokarbon, pelarut terklorinasi, cairan hidrolik, minyak pelumas, asam encer dan basa, air laut, ozon, dan radiasi UV.
• Indikasi keausan progresif:Tidak seperti dudukan karet yang dapat robek secara parah, isolator tali kawat menunjukkan keausan untaian yang terlihat (patahnya kawat individu) jauh sebelum terjadi kegagalan fungsional—memungkinkan keputusan penggantian berdasarkan kondisi, bukan berdasarkan kalender.

Pedoman Instalasi

1. Persiapan permukaan pemasangan:Pastikan kerataan dalam 0,5 mm melintasi tapak batang. Gunakan pelat shim baja tahan karat sesuai kebutuhan—jangan sekali-kali menggunakan shim plastik yang dapat merembes karena beban.
2. Spesifikasi pengikat:Baut M8 * 1,25, minimum Kelas 8.8. Sertakan ring datar di bawah kepala baut dan ring pengunci pegas di bawah mur. Untuk pemasangan batangan baja tahan karat di lingkungan korosif, tentukan pengencang A4-80 (tipe 316) agar sesuai dengan ketahanan korosi bahan batangan.
3. Torsi pengencangan:18-22 N·m untuk konfigurasi batang aluminium; 25-30 N·m untuk konfigurasi batang baja tahan karat. Selalu gunakan kunci torsi yang telah dikalibrasi—torsi berlebih dapat merusak bentuk batang dan mengubah geometri pratarik kabel.
4. Verifikasi keselarasan:Konfirmasikan paralelisme antara bidang pemasangan atas dan bawah dalam ±2° setelah torsi akhir. Ketidaksejajaran yang melebihi toleransi ini menyebabkan pembebanan untai tidak merata dan mengurangi kinerja redaman.
5. Amplop izin:Pastikan jarak bebas minimum 15mm tanpa halangan ke segala arah di sekitar rakitan kabel untuk mengakomodasi deformasi maksimum tanpa kontak dengan struktur yang berdekatan.
6. Penentuan kuantitas:Berat total peralatan (N) ± target beban per isolator (N) = jumlah minimum isolator. Bulatkan ke atas ke bilangan genap terdekat untuk distribusi bobot yang simetris. Contoh: paket peralatan 600 N 150 N per isolator = minimal 4 isolator. Pasang berpasangan pada sudut yang berlawanan secara simetris.

Pertanyaan yang Sering Diajukan

T: Bagaimana JGX-1278D-292B dibandingkan dengan dudukan karet untuk isolasi getaran kompresor?

Tidak seperti dudukan karet yang semakin kaku akibat siklus panas yang biasa terjadi pada aplikasi kompresor, JGX-1278D-292B yang seluruhnya terbuat dari logam mempertahankan kekakuan yang konsisten sepanjang masa pakainya. Karakteristik kekakuan non-linier juga menangani guncangan torsi start-up kompresor—yang dapat menggeser atau merobek dudukan karet—tanpa degradasi. Yang paling penting untuk stasiun kompresor jarak jauh, tidak ada interval perawatan terjadwal: pasang sekali dan isolator biasanya akan bertahan lebih lama dari kompresor yang dilindunginya.

T: Berapa umur yang diharapkan dari isolator tali kawat ini?

Dalam lingkungan industri normal (dalam ruangan, iklim sedang, beban tetapan dalam rentang desain), JGX-1278D-292B diperkirakan memiliki masa pakai lebih dari 25 tahun. Kabel baja tahan karat beroperasi di bawah batas kelelahannya pada beban statis terukur, dan mekanisme peredam gesekan tidak menghasilkan panas internal yang berarti. Faktor utama yang membatasi masa pakai—jika ada—adalah keausan kumulatif untaian kawat akibat getaran bersiklus sangat tinggi dan amplitudo tinggi, yang menjadi jelas secara visual jauh sebelum kinerja fungsional terganggu.

T: Dapatkah isolator ini digunakan dalam aplikasi luar ruangan tanpa perlindungan cuaca?

Ya. Tidak seperti dudukan elastomer yang memerlukan penutup atau pelindung pelindung untuk mencegah degradasi UV dan ozon, JGX-1278D-292B yang seluruhnya terbuat dari logam tidak memerlukan ketahanan terhadap cuaca. Untuk instalasi luar ruangan di pesisir atau laut, kami merekomendasikan opsi batang baja tahan karat (Config C) untuk menghilangkan potensi korosi galvanik antara logam yang berbeda di lingkungan semprotan garam.

T: Bagaimana cara menentukan jumlah isolator yang tepat untuk peralatan saya?

Bagilah berat total peralatan Anda (dalam Newton) dengan target beban per isolator (kami merekomendasikan 40-70% dari nilai maksimum: 117-204 N untuk JGX-1278D-292B). Untuk peralatan dengan pusat gravitasi yang tidak rata, berikan diagram distribusi berat kepada teknisi kami dan kami akan menghitung kuantitas dan penempatan yang diperlukan untuk setiap titik dukungan tanpa biaya.

T: Apakah diperlukan pelumasan atau perawatan?

Tidak. JGX-1278D-292B adalah perangkat yang sepenuhnya pasif dan bebas pelumasan. Mekanisme redaman mengandalkan gesekan padat kering antara untaian kawat baja tahan karat—tidak ada permukaan bantalan geser, tidak ada rongga pelumas yang tersegel, dan tidak ada komponen yang memerlukan servis berkala. Inspeksi visual tahunan selama pemeriksaan peralatan rutin sudah cukup untuk memastikan kemampuan servis yang berkelanjutan.

Jaminan Mutu & Manufaktur

Setiap JGX-1278D-292B diproduksi di bawahISO 9001:2015sistem manajemen mutu bersertifikat. Pengendalian manufaktur meliputi:

• Ketertelusuran bahan baku:Sertifikasi uji pabrik penuh untuk kawat 304 SS ke ASTM A313/A313M dan batang aluminium 6061-T6 ke ASTM B221/B221M
• Gulungan kabel:Gulungan heliks yang dikontrol CNC dengan pemantauan tegangan waktu nyata (±5% dari nominal)
• Proses pengepresan:Crimp hidrolik dengan pemantauan perpindahan gaya; Data SPC dicatat dan diberi tren per lot produksi
• Verifikasi dimensi:Inspeksi CMM terhadap dimensi kritis batang penahan—posisi lubang, kedalaman dan sudut countersink, bentuk dan kelas ulir
• Validasi kinerja:Pengujian defleksi beban statis penerimaan lot per AQL 1.0, Inspeksi Normal Tingkat II
• Permukaan akhir:Ketebalan anodisasi diukur sesuai ISO 2360 (metode arus eddy) untuk konfigurasi batang aluminium
