Low Frequency Attenuation Wire Rope Shock Mount Vandal Proof Heavy Duty Desain JGX-1276D-280B

Terobosan Redaman Getaran Frekuensi Rendah untuk Infrastruktur Kritis

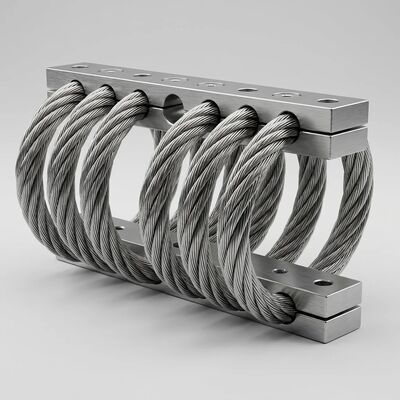

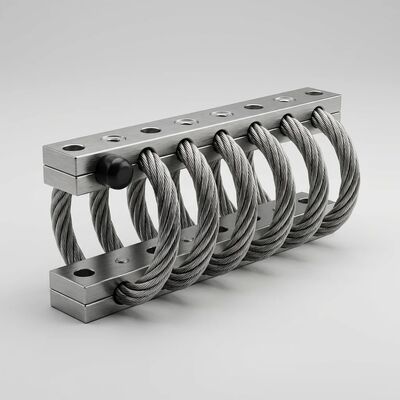

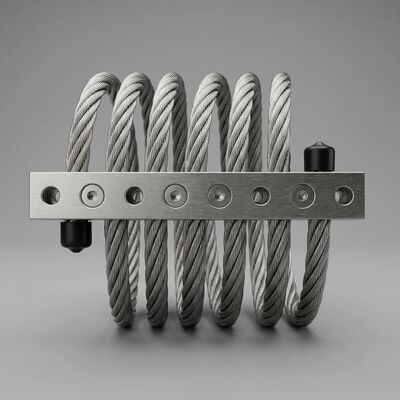

ItuJGX-1276D-280Bisolator getaran tali kawat menghasilkan kinerja atenuasi frekuensi rendah yang luar biasa yang tidak dapat ditandingi oleh dudukan elastomer konvensional. Sebagai anggota berkapasitas tertinggi dari seri JGX-1276, isolator kabel baja tahan karat 6 loop berdiameter 12,7 mm ini mendukung hinggabeban statis 280kgsekaligus memberikan isolasi getaran yang efektif dari frekuensi serendah5-8Hz— sebuah pencapaian teknik yang signifikan mengingat dudukan tradisional biasanya memperkuat input di bawah 10Hz, bukan melemahkannya.

Mekanisme gesekan antar-untai yang unik dalam kabel baja tahan karat konstruksi 7x19 menghilangkan energi getaran frekuensi rendah tanpa memerlukan defleksi statis besar yang mengganggu stabilitas peralatan dalam sistem berbasis pegas. Hal ini memungkinkan JGX-1276D-280B melindungi mesin berputar besar, sistem struktural, dan peralatan infrastruktur sensitif dari osilasi akibat angin, getaran mikro seismik, dan getaran lalu lintas di darat.

Spesifikasi Teknis

Keuntungan Operasional Utama

• Terobosan Redaman Frekuensi Rendah:Secara efektif mengisolasi energi getaran dalam rentang 5-8Hz — pita frekuensi di mana dudukan karet konvensional dan pegas koil biasanya diperkuat, bukan dilemahkan. Kemampuan ini penting untuk melindungi struktur tinggi dari osilasi yang disebabkan oleh angin, mengisolasi mesin berputar besar dari gaya ketidakseimbangan RPM rendah, dan memisahkan perangkat elektronik sensitif dari getaran lalu lintas di darat.
• Keamanan Fisik Anti Perusak:Pengencang keamanan tahan kerusakan, konstruksi seluruhnya terbuat dari logam, dan arsitektur tertutup sepenuhnya tahan terhadap upaya pembongkaran, pemotongan, pencungkilan, dan benturan tanpa izin pada instalasi yang dapat diakses publik atau jarak jauh. Tidak ada komponen karet atau polimer terbuka yang dapat teriris, terbakar, atau diserang secara kimia.
• Penekanan Osilasi Cepat:Rasio redaman C/Cc > 15% menghilangkan energi resonansi dalam 2-3 siklus osilasi, mencegah penumpukan getaran berkelanjutan yang menyebabkan kelelahan struktural, kendornya sambungan baut, dan kegagalan komponen elektronik pada peralatan infrastruktur penting.
• Kehidupan Layanan Tanpa Perawatan:Tidak seperti peredam hidraulik yang memerlukan penggantian cairan atau dudukan karet yang memerlukan penggantian berkala karena mulur dan penuaan, JGX-1276D-280B yang seluruhnya terbuat dari logam mempertahankan sifat mekanis yang konsisten sepanjang masa operasional 20+ tahun tanpa intervensi perawatan.
• Daya Tahan Luar Ruangan Segala Cuaca:Ketahanan yang terbukti terhadap paparan semprotan garam selama 1000+ jam, radiasi UV terus-menerus, hujan asam, ozon, dan pertumbuhan biologis memastikan kinerja yang andal di lingkungan pesisir, tropis, gurun, dan Arktik tanpa penutup pelindung.
• Isolasi Multi-Arah:Redaman getaran simultan pada sumbu kompresi, geser, dan putar menghilangkan kebutuhan akan penahan lateral terpisah — mengurangi kerumitan pemasangan dan potensi titik kegagalan snubber.

Skenario Aplikasi Khas

Opsi Konfigurasi Pemasangan

JGX-1276D-280B mendukung pengaturan pemasangan yang fleksibel untuk mengakomodasi beragam kendala pemasangan:

• Pemasangan Kompresi (Vertikal):Beban diterapkan tegak lurus terhadap bidang kabel — konfigurasi standar untuk pangkalan peralatan, paket yang dipasang di skid, dan genset.
• Pemasangan Kompresi 45°:Orientasi miring yang menggabungkan komponen isolasi vertikal dan horizontal — optimal untuk mesin bolak-balik yang menghasilkan gaya dinamis multi-arah.
• Pemasangan Geser/Gulungan (Horizontal):Beban diterapkan sejajar dengan bidang kabel — direkomendasikan untuk isolasi peralatan bersuspensi, peredam penyangga pipa, dan aplikasi penahan lateral.

Pemilihan Konfigurasi Material

• Batang Penahan Stainless Steel (Standar untuk Luar Ruangan):Ketahanan korosi maksimum dan keamanan fisik. Direkomendasikan untuk instalasi luar ruangan di pesisir, lepas pantai, dan tanpa pengawasan di mana paparan lingkungan dan resistensi terhadap perusakan menjadi perhatian.
• Batang Penahan Aluminium Anodized Keras (Opsi Dalam Ruangan):Bobot lebih ringan dengan perlindungan korosi yang sangat baik dari lapisan oksida anodik yang tebal. Cocok untuk isolasi alat berat dalam ruangan, ruang mesin HVAC, dan lingkungan terkendali yang mengutamakan pengurangan berat badan.

Jaminan & Pengujian Mutu

Setiap isolator JGX-1276D-280B menjalani protokol pengujian komprehensif sebelum pengiriman:

• Pengukuran defleksi beban statis pada kompresi, kompresi 45°, dan orientasi geser/gulung
• Karakterisasi redaman melalui metode penurunan logaritmik pada rentang suhu terukur
• Pemeriksaan dimensi semua posisi lubang pemasangan, paralelisme batang, dan geometri loop kabel
• Verifikasi kualitas perawatan permukaan termasuk ketebalan lapisan dan pengujian adhesi
• Ketertelusuran nomor seri individual yang menghubungkan setiap isolator ke sertifikat pengujian spesifiknya

Tentang Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. telah menjadi yang terdepan dalam rekayasa isolasi getaran sejak tahun 2005. Fasilitas bersertifikat ISO 9001:2015 kami menggabungkan permesinan CNC internal, pembentukan kabel otomatis, dan pengujian defleksi beban presisi untuk memproduksi isolator tali kawat yang secara konsisten memenuhi spesifikasi kinerja yang menuntut untuk aplikasi infrastruktur penting di seluruh dunia.

Dengan tenaga kerja melebihi 500 profesional, tim teknik aplikasi kami menyediakan dukungan pra-penjualan yang komprehensif termasuk penghitungan beban, optimalisasi pola pemasangan, dan desain konfigurasi khusus. Kami mengekspor ke lebih dari 35 negara, melayani operator telekomunikasi, otoritas kereta api, utilitas air, perusahaan distribusi listrik, operator maritim, dan kontraktor layanan bangunan yang bergantung pada isolasi getaran yang andal dan bebas perawatan.

Hubungi spesialis perlindungan infrastruktur kami untuk mendiskusikan persyaratan isolasi frekuensi rendah Anda. Kami menyediakan analisis beban gratis, estimasi respons frekuensi, dan proposal konfigurasi pemasangan khusus untuk aplikasi perlindungan peralatan spesifik Anda.
