JGX-0240D-6.3A Wire Rope Vibration Isolator High Fatigue Life Dual-Mode Operation Transit Protection Non-linear Damping

JGX-0240D-6.3A Wire Rope Vibration Isolator

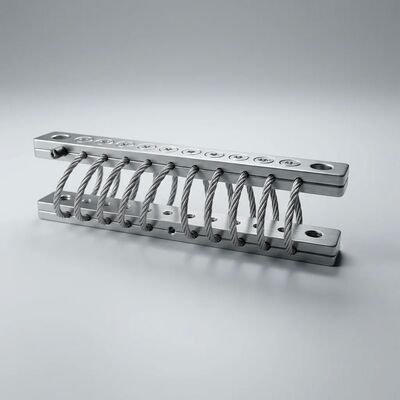

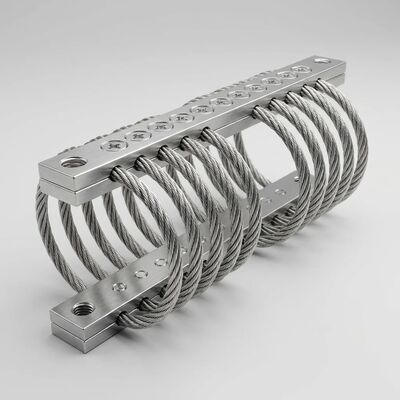

PeraturanJGX-0240D-6.3Amerupakan pengisolasi getaran tali kawat kelas menengah Xi'an Hoan dalam seri JGX-0240, menggunakan kabel baja tahan karat 304 diameter 2,4 mm yang diatur dalam geometri 10-loop yang halus dan dinilai 6.3 kg beban statis per unitDengan bobot 0,45 kg yang kompak, isolator ini dirancang dari prinsip-prinsip dasar untuk memenuhi tiga persyaratan penting dalam perlindungan peralatan industri:Kehidupan kelelahan tinggi yang dijamin secara metalurgiuntuk mesin 24/7 kerja terus,perlindungan dual-mode terintegrasiyang menghilangkan kebutuhan untuk sistem isolasi operasional dan transit yang terpisah, danDamping progresif non-linieryang secara inheren mencegah terowongan mekanik selama kejadian kelebihan beban tanpa memerlukan snubber eksternal atau pemberhentian perjalanan.

Metallurgy of Infinite Fatigue Life (Metallurgi Kehidupan Kelelahan Tak Berbatas)

Kegagalan kelelahan pada komponen mekanik mengikuti prinsip-prinsip yang ditandai dengan baik: amplitudo tegangan siklik, tingkat tegangan rata-rata, batas daya tahan material,dan faktor konsentrasi stres secara kolektif menentukan apakah komponen akhirnya akan gagal atau bertahan tanpa batas. Desain tali kawat JGX-0240D-6.3A memanfaatkan prinsip-prinsip ini untuk kehidupan layanan yang efektif tidak terbatas:

• Di bawah batas daya tahan:Baja tahan karat austenit menunjukkan batas ketahanan kelelahan yang sebenarnya amplitudo tekanan di bawah mana kegagalan kelelahan tidak terjadi terlepas dari jumlah siklus.Masing-masing dari 133 kawat individu dalam konstruksi 7*19 strand beroperasi pada tingkat tegangan di bawah ambang batas ini dalam kondisi beban nominal, yang berarti bahan tidak pernah memasuki rezim kelelahan hidup terbatas. ini secara fundamental berbeda dari elastomer mount di mana pemisahan rantai polimer menumpuk dengan setiap siklus,menjamin kegagalan akhir
• Arsitektur Strain Terdistribusi:Ketika isolasi menyimpang, kelengkungan lentur didistribusikan ke semua 10 tali kawat loop. Dalam setiap loop 7 * 19 geometry untaian lebih lanjut mendistribusikan lentur ke 7 untaian luar,masing-masing terdiri dari 19 kawat individuPembagian beban multi-level ini menghilangkan konsentrasi stres yang memulai retakan kelelahan dalam desain pegas atau elastomer yang lebih sederhana
• Resistensi fretting-wear:Pergeseran antara untaian yang memberikan peredam juga menimbulkan potensi masalah fretting.Glaze oksida yang membatasi diri dalam kondisi micro-slip berulangLapisan tribologi ini melindungi logam yang mendasarinya sambil mempertahankan koefisien gesekan yang diperlukan untuk peredam yang efektif.tanpa kehilangan material progresif yang terlihat pada pasangan geser yang tidak cocok
• Tidak ada percepatan lingkungan:Pertumbuhan retakan kelelahan pada sebagian besar paduan teknik dipercepat oleh lingkungan korosif (kelelahan korosi).Konstruksi stainless steel 304 3A kebal terhadap mekanisme akselerasi ini di semua lingkungan industri normal, termasuk atmosfer laut dan paparan kimia ringan. Kinerja kelelahan yang diukur di udara laboratorium adalah representatif dari kinerja yang dipasang sepanjang masa isolasi

Perlindungan Dual-Mode: Menghilangkan Kompromi Transit Versus Operasi

Strategi isolasi peralatan tradisional seringkali menciptakan konflik operasional: pegangan lunak mengoptimalkan isolasi getaran selama operasi tetapi memungkinkan gerakan yang berlebihan selama transportasi,sementara pegangan kaku melindungi dari kejut transit tetapi memberikan attenuasi getaran yang buruk dalam layanan. JGX-0240D-6.3A memecahkan ini melalui karakteristik mekanik yang melekat:

• Mode Operasional:Di bawah amplitudo getaran normal (± 2 ∼ 5 mm), loop tali kawat beroperasi dalam rezim kekakuan rendah di mana gesekan antar untai memberikan peredam yang konsisten > 15%.Frekuensi alami isolator 12 ∼ 20 Hz (tergantung beban) diposisikan di bawah frekuensi eksitasi mesin khas, memberikan transmisibilitas <1 untuk isolasi efektif selama operasi terus menerus
• Mode Transit (Automatik):Ketika mengalami pergeseran yang lebih besar yang khas dari kejut transportasi (± 815 mm), geometri tali kawat transisi ke wilayah kekakuan progresifnya.Kecepatan musim semi efektif meningkat secara non-linier, membatasi perpindahan total sementara pada saat yang sama meningkatkan kekuatan peredam Coulomb gerakan yang lebih besar menghasilkan gesekan proporsional lebih.dan kejutan rel tanpa mencapai titik terendah dan tanpa memerlukan perubahan konfigurasi manual
• Transisi yang mulus:Tidak ada titik beralih diskrit antara mode. kekakuan dan karakteristik damping bervariasi terus-menerus dengan amplitudo perpindahan, memastikan lancar,perilaku yang dapat diprediksi di semua kondisi operasi dan transitPerancang peralatan tidak perlu menentukan sistem isolasi operasional dan transit yang terpisah, menyederhanakan desain mekanis dan aliran kerja instalasi/pengoperasian
• Pengsederhanaan pemasangan:Karena JGX-0240D-6.3A selalu aktif dalam kedua mode, tidak ada baut penguncian untuk dilepas setelah transportasi, tidak ada kurung transit untuk dibuang,dan tidak ada risiko kerusakan peralatan dari kendali pengiriman terlupakanIsolator yang dipasang di pabrik melindungi peralatan melalui pengiriman, penanganan, pemasangan, persiyapan dan seluruh kehidupan operasional.

Mekanika Damping Non-Linear: Pencegahan Bottoming-Out

Isolator getaran linier memiliki kerentanan yang terkenal: ketika rangsangan melebihi amplitudo desain, isolator menyimpang ke batas mekanisnya dan berdampak pada perjalanan berhenti,mengirimkan impuls kejut langsung ke peralatan yang dilindungi. JGX-0240D-6.3A menghilangkan mode kegagalan ini melalui non-linearitas yang didorong oleh geometri:

• Penguatan Geometri Progressif:Saat tali kawat melengkung ke arah pergeseran maksimum, geometri kabel berubah dengan cara yang meningkatkan kekakuan efektif.dan jalur beban melalui kabel bergaris menjadi lebih langsungEfek geometris ini menghasilkan kurva perpindahan gaya yang meningkat dengan lancar yang mendekati, tetapi tidak mencapai, batas mekanik yang keras
• Amplitudo-proporsi energi disipasi:Kekuatan gesekan Coulomb sebanding dengan gaya normal antara permukaan geser.meningkatkan gaya gesekan dan karenanya energi yang terhambat per siklusDi bawah kondisi guncangan yang ekstrim, rasio peredam instan dapat melebihi 25%, dibandingkan dengan nominal > 15% di bawah amplitudo getaran normal.
• Pemulihan Elastis Self-Centering:Setelah terjadi defleksi, energi tegangan elastis tali kawat mengembalikan isolator ke posisi netralnya.dan tidak ada persyaratan untuk manualisasi kembali pusat setelah peristiwa kejut. Perilaku selfcentering ini melekat pada karakteristik metallic spring kabel

JGX-0240D-6.3A Spesifikasi Teknis

Opsi Pengolahan Permukaan untuk Clamping Bar

• Anodisasi putih (standar):Lapisan elektrolitik aluminium oksida, ketebalan 515 μm, listrik tidak konduktif, penampilan logam alami.
• Hard Anodizing (Optional):Lapisan oksida yang dalam, ketebalan 2550 μm, kekerasan permukaan yang meningkat secara signifikan (400500 HV).atau aplikasi yang membutuhkan daya tahan mekanik yang ditingkatkan pada antarmuka pemasangan
• Bar pengikat baja tahan karat (Optional):Konstruksi stainless steel penuh untuk zona percikan laut, atmosfer pabrik kimia, atau lingkungan pencucian kelas makanan.

Ringkasan Karakteristik Kinerja

• Kehidupan kelelahan yang tidak terbatas secara metalurgi dioperasikan di bawah batas daya tahan bahan dalam kondisi nominal
• Perlindungan dua modus aktif setiap saat, tidak ada mode switching, tidak ada perangkat keras penguncian, tidak ada prosedur khusus transit
• Damping progresif non-linier ️ perlindungan overload built-in tanpa penghalang eksternal atau perhentian perjalanan
• Tidak ada merangkak dan tidak ada penuaan, tidak ada relaksasi viskoelastis, tidak ada pengerasan oksidatif, sifat stabil tanpa batas
• Isolasi semua poros tunggal unit kompak menangani kompresi, geser, dan roll input secara bersamaan
• Konstruksi yang tahan terhadap lingkungan tidak terpengaruh oleh bahan kimia, air laut, ozon, UV, kelembaban, semprotan garam
• Kemampuan suhu yang luas ️ kinerja penuh dari -40°C sampai +200°C tanpa penurunan suhu
• Operasi bebas pemeliharaan ️ tidak ada jadwal pemeriksaan, tidak ada pelumasan, tidak ada penggantian bagian

Contoh Aplikasi Industri

Tentang Xi'an Hoan Microwave Co. Ltd.

Berkantor pusat di Xi'an, Cina dan beroperasi sejak tahun 2005, Xi'an Hoan telah membangun dirinya sebagai produsen khusus isolasi getaran dan produk penyerapan energi.Fasilitas yang disertifikasi tahun 2015 mempekerjakan lebih dari 500 karyawan, termasuk departemen teknik yang terdiri dari lebih dari 100 spesialis yang berfokus pada analisis getaran, rekayasa bahan, dan pengembangan produk.Rentang produk Xi'an Hoan mencakup isolasi kawat tali, pemegang getaran, peredam gesekan, peredam kejut, dan filter LC, melayani pelanggan di seluruh otomatisasi pabrik, teknik kelautan, pembangkit listrik, sistem kereta api, layanan bangunan,dan instrumen presisi di lebih dari 25 negara di seluruh dunia.

Hubungi departemen teknik kami hari iniuntuk mendiskusikan aplikasi isolasi getaran tugas terus menerus Anda, meminta dokumentasi kinerja kelelahan, atau mengatur evaluasi prototipe JGX-0240D-6.3A di bawah kondisi operasi khusus Anda.
