JGX-0160D-3.2A Wire Rope Vibration Isolator Optimized Natural Frequency Zero Outgassing untuk penggunaan vakum kamar bersih

JGX-0160D-3.2A Isolator Getaran Tali Kawat Seluruh Logam – Pencocokan Frekuensi Presisi untuk Lingkungan Sensitif Kontaminasi

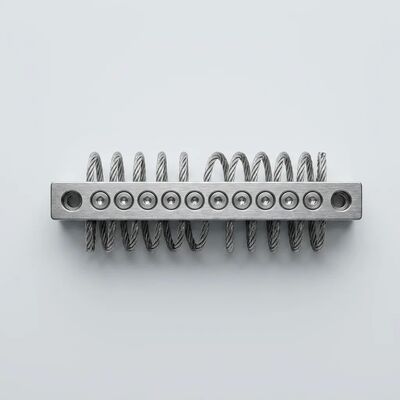

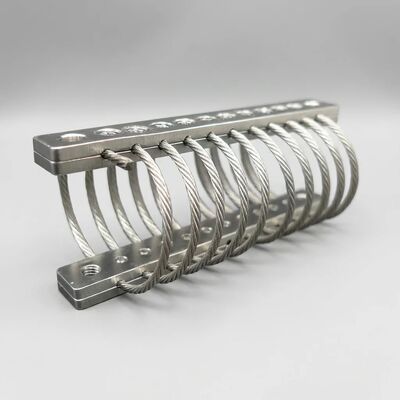

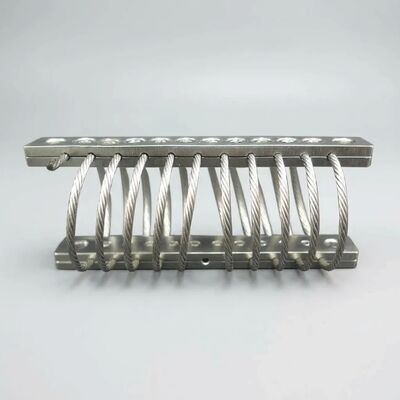

ItuJGX-0160D-3.2Amengatasi tantangan penting dalam manufaktur dan penelitian presisi: bagaimana menyediakan isolasi getaran yang efektif tanpa menimbulkan kontaminasi organik. Isolator tali kawat kompak 10 loop ini, dibuat dari kabel baja tahan karat 304 1,6 mm dan batang penjepit 6061-T6 paduan aluminium, membawa tingkat beban statis 3,2 kg dalam kemasan 0,25 kg. Konstruksinya yang seluruhnya terbuat dari logam menghilangkan pelepasan gas, pelepasan partikulat, dan pencucian bahan kimia yang melekat pada dudukan elastomer, menjadikannya solusi isolasi pilihan untuk ruang bersih, ruang vakum, semikonduktor, dan aplikasi optik. Diproduksi oleh Xi'an Hoan Microwave Co. Ltd. di bawah manajemen mutu ISO 9001:2015.

Ilmu Optimasi Frekuensi Alami

Isolasi getaran yang efektif bergantung pada hubungan mendasar: frekuensi alami isolator harus ditempatkan di bawah frekuensi eksitasi dominan lingkungan pengoperasian dengan selisih yang cukup untuk mencapai pengurangan transmisibilitas yang diinginkan. Untuk JGX-0160D-3.2A, Xi'an Hoan memberikan analisis domain frekuensi terperinci sebagai bagian dari proses rekayasa aplikasi:

• Analisis Defleksi Statis:Di bawah massa yang didukung, defleksi statis isolator menentukan frekuensi alami vertikalnya. Untuk varian 3.2A yang mendukung di dekat beban pengenalnya, frekuensi alami tipikal berkisar antara 15 hingga 25 Hz, memberikan efektivitas isolasi (transmisibilitas <1) untuk frekuensi eksitasi di atas sekitar 21–35 Hz
• Prediksi Kurva Transmisibilitas:Para insinyur menghitung transmisibilitas gaya lengkap versus kurva frekuensi untuk sumbu kompresi, geser, dan roll, sehingga memungkinkan verifikasi bahwa target isolasi terpenuhi di seluruh rentang kecepatan pengoperasian peralatan
• Verifikasi Pemisahan Modal:Analisis sistem memastikan pemisahan frekuensi yang memadai antara wilayah resonansi isolator dan mode struktural peralatan pendukung serta frekuensi resonansi pondasi pemasangan, sehingga menghilangkan risiko amplifikasi yang terjadi secara bersamaan.
• Pemodelan Distribusi Beban:Untuk instalasi multi-isolator, pembebanan isolator individual dihitung dengan mempertimbangkan offset pusat gravitasi peralatan, memastikan setiap JGX-0160D-3.2A beroperasi dalam rentang beban desainnya untuk perilaku frekuensi alami yang dapat diprediksi
• Kontribusi Redaman:Rasio redaman Coulomb >15% membatasi amplifikasi resonansi hingga sekitar 3–4* pada frekuensi alami, dibandingkan dengan 10–20* untuk isolator pegas dengan redaman ringan, memberikan perlindungan yang kuat bahkan selama transien start-up dan shutdown yang melewati wilayah resonansi

Zero Outgassing: Mengapa Konstruksi Seluruh Logam Penting

Dalam manufaktur ruang bersih dan aplikasi sistem vakum, setiap bahan yang masuk ke lingkungan berpotensi menjadi sumber kontaminasi. Dudukan getaran konvensional menimbulkan risiko yang signifikan karena komposisi materialnya:

• Mekanisme Pelepasan Gas Elastomer:Isolator karet dan poliuretan secara terus-menerus melepaskan senyawa organik yang mudah menguap (VOC) termasuk monomer yang tidak bereaksi, bahan pemlastis, antioksidan, dan bahan pengawet. Dalam sistem vakum, zat-zat yang mudah menguap ini meningkatkan tekanan basa, mengkontaminasi permukaan sensitif, dan dapat meracuni katalis atau mengubah kimia pengendapan.
• Deposisi Film Molekuler:Senyawa yang keluar dari gas berkondensasi pada permukaan optik, membentuk film molekuler yang menurunkan transmisi, meningkatkan penyebaran, dan menggeser kalibrasi dalam sistem laser, sensor pencitraan, dan instrumen spektroskopi.
• Generasi Partikulat:Elastomer terkikis selama siklus lentur, melepaskan partikel mikron dan sub-mikron yang melanggar spesifikasi jumlah partikel ruang bersih dan dapat menyebabkan cacat pada pemrosesan wafer semikonduktor

JGX-0160D-3.2A menghilangkan mode kegagalan ini melalui pemilihan material:

• Tali Kawat Baja Tahan Karat 304:Konstruksi 7*19 untai, secara inheren bebas dari kandungan organik, tidak mengeluarkan gas dalam kondisi vakum, kompatibel dengan semua metode sterilisasi umum termasuk autoklaf (uap jenuh pada 121°C/134°C), iradiasi gamma, etilen oksida, dan plasma hidrogen peroksida
• Batang Penjepit Paduan Aluminium 6061-T6:Aluminium tempa dengan lapisan oksida permukaan yang stabil, tidak memerlukan pelapis atau perawatan organik, opsi anodisasi (putih atau keras) menggunakan proses elektrolitik anorganik yang tidak menghasilkan residu organik
• Tanpa Perekat, Tanpa Pelumas:Tali kawat dijepit secara mekanis di antara jeruji – tidak ada bahan pengikat, senyawa pengunci ulir, atau pelumas perakitan yang digunakan pada tahap pembuatan apa pun

Verifikasi Kompatibilitas Ruang Bersih dan Vakum

Dukungan Integrasi Teknik yang Mulus

Xi'an Hoan menyediakan layanan integrasi desain ujung ke ujung untuk memastikan JGX-0160D-3.2A bekerja secara optimal dalam aplikasi spesifik Anda:

• Tinjauan Desain Awal:Teknisi kami meninjau spesifikasi peralatan Anda, data karakterisasi lingkungan getaran, dan target kinerja isolasi untuk merekomendasikan konfigurasi dan kuantitas isolator yang optimal
• Akses Model CAD:Model 3D terperinci disediakan dalam STEP, IGES, dan format CAD asli utama (SolidWorks, Inventor, CATIA, Creo) dengan geometri akurat untuk pemeriksaan interferensi dan dokumentasi perakitan
• Perpustakaan Konfigurasi Pemasangan:Model tersedia untuk orientasi dudukan dasar, dudukan samping, dan kompresi 45 derajat; geometri batang khusus dapat dikembangkan untuk antarmuka pemasangan non-standar
• Dokumentasi Kinerja:Setiap aplikasi menerima laporan teknis termasuk prediksi kurva transmisibilitas, analisis frekuensi alami, verifikasi beban statis, dan nilai torsi pemasangan yang direkomendasikan
• Dukungan Prototipe dan Uji:Unit prototipe yang dikonfigurasi tersedia untuk pemeriksaan kesesuaian dan validasi kinerja di tempat sebelum komitmen produksi seri

Spesifikasi Teknis

Karakteristik Inti

• Konstruksi logam 100%:Tanpa bahan organik, tanpa pelepasan gas, tanpa pembentukan partikulat
• Tidak ada creep atau penuaan:Sifat mekanik stabil selama masa pakai peralatan penuh
• Redaman frekuensi-independen:>15% redaman dipertahankan dari kisaran sub-Hertz hingga kilohertz
• Isolasi semua sumbu:Efektif dalam kompresi, geser, dan roll secara bersamaan dari satu unit kompak
• Kekebalan lingkungan:Tidak terpengaruh oleh bahan kimia, air laut, ozon, UV, kelembaban, semprotan garam
• Dapat disterilkan:Kompatibel dengan sterilisasi plasma autoklaf, gamma, EtO, dan H₂O₂
• Kompatibel dengan UHV:Cocok untuk lingkungan vakum ultra-tinggi tanpa risiko kebocoran atau kontaminasi
• Bebas perawatan:Tidak diperlukan pemeriksaan, pelumasan, penyetelan, atau penggantian terjadwal

Contoh Penerapan berdasarkan Sektor

Tentang Xi'an Hoan Microwave Co.Ltd.

Didirikan pada tahun 2005 di Xi'an, Tiongkok, Xi'an Hoan telah berkembang menjadi produsen produk isolasi getaran terkemuka dengan lebih dari 500 karyawan dan departemen teknik yang beranggotakan lebih dari 100 orang. Fasilitas bersertifikat ISO 9001:2015 memproduksi isolator tali kawat, dudukan getaran, peredam gesekan, peredam kejut, dan filter LC yang melayani industri termasuk manufaktur semikonduktor, optik presisi, otomasi industri, teknik kelautan, pembangkit listrik, dan sistem transportasi. Dengan pelanggan di lebih dari 25 negara, Xi'an Hoan menggabungkan skala manufaktur dengan dukungan teknik khusus aplikasi untuk memberikan solusi isolasi yang disesuaikan.

Hubungi tim aplikasi kami hari iniuntuk mendiskusikan persyaratan isolasi ruangan bersih, vakum, atau instrumentasi presisi, atau untuk meminta model CAD 3D dan analisis frekuensi alami untuk JGX-0160D-3.2A dalam aplikasi spesifik Anda.
