JGX-0160D-3.2A Wire Rope Vibration Isolator Broadband Frequency Attenuation Global Standard Compliance Dukungan CAD 3D

JGX-0160D-3.2A Isolator Getaran Tali Kawat Kompak – Analisis Redaman Broadband dan Integrasi Desain Digital

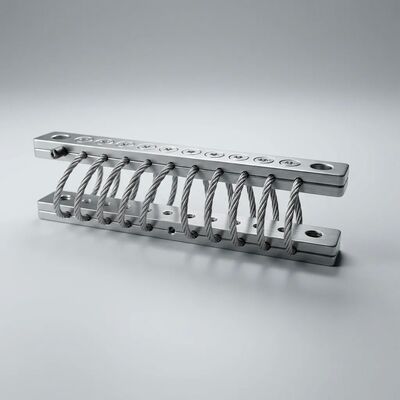

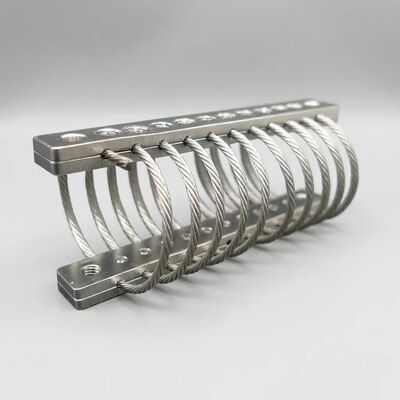

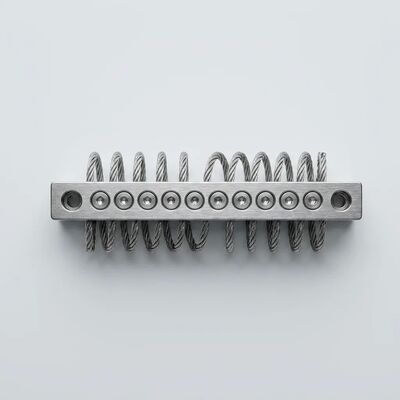

ItuJGX-0160D-3.2Aadalah isolator getaran tali kawat kompak presisi dari seri JGX-0160 Xi'an Hoan, dibuat dengan kabel untai 304 baja tahan karat berdiameter 1,6 mm yang disusun dalam konfigurasi 10 putaran, diamankan di antara batang penjepit paduan aluminium 6061-T6. Dengan tingkat beban statis maksimum sebesar 3,2 kg dan berat unit sekitar 0,25 kg, isolator ini dirancang khusus untuk rakitan elektronik ringan, modul avionik, paket sensor optik, dan instrumentasi presisi yang memerlukan redaman getaran broadband, kepatuhan standar yang diakui, dan integrasi desain digital yang cepat merupakan persyaratan penting.

Memahami Redaman Frekuensi Broadband pada Isolator Tali Kawat

Tidak seperti sistem peredam pegas derajat kebebasan tunggal yang memberikan isolasi efektif hanya di atas frekuensi cutoff tertentu, isolator tali kawat mencapaidisipasi energi broadbandmelalui mekanisme fisik yang berbeda secara mendasar: redaman gesekan Coulomb antar-untai. Masing-masing dari 10 loop JGX-0160D-3.2A berisi beberapa helai kawat yang meluncur satu sama lain di bawah pembebanan dinamis, mengubah energi getaran mekanis menjadi panas yang dapat diabaikan melalui gesekan kering. Mekanisme ini beroperasi pada rentang frekuensi yang sangat luas karena:

• Profil Kekakuan Non-Linear:Geometri tali kawat menghasilkan kekakuan progresif – respons awal yang lembut untuk isolasi frekuensi tinggi dengan amplitudo rendah, beralih ke perilaku yang lebih kaku untuk kejadian frekuensi rendah dengan amplitudo besar. Hal ini mencegah puncak amplifikasi resonansi yang khas pada isolator linier
• Aktivasi Gesekan Multi-Sumbu:Getaran ke segala arah (kompresi, geser, roll, atau gabungan) mengaktifkan gesekan strand-to-strand, memberikan redaman broadband semua sumbu yang sebenarnya tanpa memerlukan beberapa orientasi isolator diskrit
• Redaman Frekuensi-Independen:Peredam gesekan Coulomb pada dasarnya tidak bergantung pada frekuensi, tidak seperti redaman viskos yang berkurang pada frekuensi rendah. JGX-0160D-3.2A mempertahankan rasio redaman >15% dari eksitasi kuasi-statis hingga frekuensi tinggi
• Respon Tergantung Amplitudo:Amplitudo eksitasi yang lebih tinggi menghasilkan perpindahan dan gesekan untai yang lebih besar, memberikan redaman yang lebih kuat secara proporsional saat paling dibutuhkan

Sesuai dengan Standar Industri Global

JGX-0160D-3.2A diproduksi dan diuji berdasarkan protokol yang selaras dengan standar industri dan peraturan yang diakui secara internasional, memastikan kualitas yang konsisten dan kinerja yang dapat diprediksi:

• Daya Tahan Lingkungan:Divalidasi melalui pengujian paparan kabut garam (sesuai ASTM B117), penilaian pelapukan UV (sesuai ASTM G154), dan siklus termal pada seluruh lingkup pengoperasian −40°C hingga +200°C
• Kualifikasi Guncangan dan Getaran :Diuji di bawah profil guncangan mekanis dan getaran broadband terstandarisasi untuk memverifikasi efektivitas isolasi dan integritas struktural dalam kondisi laboratorium yang terkendali
• Ketertelusuran Bahan:Dokumentasi lengkap tersedia untuk batch material baja tahan karat 304 dan paduan aluminium 6061-T6, termasuk sertifikat uji pabrik berdasarkan permintaan
• Manajemen Mutu:Diproduksi berdasarkan sistem manajemen mutu bersertifikat ISO 9001:2015 dengan inspeksi masuk yang terdokumentasi, verifikasi dalam proses, dan pengujian penerimaan akhir

Model CAD 3D yang Siap Diunduh untuk Integrasi Desain yang Mulus

Xi'an Hoan menyediakan aset teknik digital yang komprehensif untuk menyederhanakan alur kerja pengembangan produk Anda:

• Perpustakaan CAD Multi-Format:Model 3D tersedia dalam STEP (.stp), IGES (.igs), dan format asli untuk SolidWorks, Autodesk Inventor, CATIA, dan PTC Creo, kompatibel dengan semua platform CAD mekanis utama
• Varian Konfigurasi:Setiap paket model mencakup orientasi kompresi yang dipasang di dasar, dipasang di samping, dan 45 derajat dengan geometri lubang pemasangan yang akurat dan zona jarak bebas pengikat
• Properti Massa:File CAD mencakup data bobot, pusat gravitasi, dan momen inersia yang akurat untuk penganggaran massal tingkat sistem dan analisis dinamis
• Integrasi Perakitan:Varian geometri amplop yang disederhanakan tersedia untuk kinerja perakitan besar, bersama dengan model terperinci untuk dokumentasi manufaktur
• Daftar Bahan:Lembar spesifikasi yang menyertainya menyediakan data material, hasil akhir, dan dimensi yang lengkap untuk dokumentasi pengadaan dan kualitas

Spesifikasi Teknis

Bahan Batang Pemasangan dan Pilihan Permukaan Akhir

• Paduan Aluminium 6061-T6 dengan Anodisasi Putih (Standar):Perawatan permukaan non-konduktif secara elektrik yang meningkatkan kekerasan sekaligus menjaga tampilan logam alami. Spesifikasi standar untuk aplikasi peralatan presisi umum
• Paduan Aluminium 6061-T6 dengan Anodisasi Keras (Opsional):Lapisan permukaan sangat mengeras dengan tampilan lebih gelap. Dipilih untuk instalasi yang mengalami abrasi mekanis, penanganan yang sering, atau paparan bahan kimia keras
• Batangan Baja Tahan Karat (Opsional):Tersedia sebagai alternatif aluminium untuk aplikasi yang memerlukan ketahanan korosi maksimum, kontrol permeabilitas magnetik, atau pencocokan struktur pemasangan baja tahan karat yang ada

Karakteristik Kinerja Inti

• Tidak ada creep atau penuaan:Konstruksi seluruh logam menghilangkan relaksasi viskoelastik dan pengerasan oksidatif yang mengganggu isolator elastomer
• Redaman internal yang tinggi:Gesekan antar-untai menghasilkan disipasi energi yang konsisten tanpa kebocoran cairan, degradasi segel, atau sensitivitas suhu
• Sangat kasar:Kabel baja tahan karat dengan konstruksi untai 7*19 tahan terhadap pembebanan lentur berulang tanpa kegagalan lelah
• Perlindungan semua sumbu:Isolator tunggal menangani input kompresi, geser, dan roll secara bersamaan
• Kebal terhadap lingkungan:Tidak terpengaruh oleh bahan kimia, air laut, ozon, radiasi UV, kelembapan, dan kabut garam
• Kompak dan ringan:Berat unit 0,25 kg ideal untuk instalasi di udara, portabel, dan ruang terbatas

Aplikasi

Tentang Xi'an Hoan Microwave Co.Ltd.

Didirikan pada tahun 2005 dan berkantor pusat di Xi'an, Tiongkok, Xi'an Hoan adalah produsen khusus solusi isolasi getaran dan penyerapan energi. Perusahaan ini mempekerjakan lebih dari 500 profesional termasuk tim teknik khusus yang terdiri lebih dari 100 spesialis. Beroperasi di bawah sertifikasi ISO 9001:2015, Xi'an Hoan melayani pelanggan di lebih dari 25 negara dengan portofolio produk yang mencakup isolator tali kawat, dudukan getaran, peredam gesekan, peredam kejut, dan filter LC. Solusi kami diterapkan pada mesin industri, teknik kelautan, pembangkit listrik, sistem kereta api dan transportasi, instrumentasi presisi, dan layanan bangunan komersial.

Hubungi tim teknik kami hari iniuntuk meminta model CAD 3D, lembar data teknis, atau konsultasi khusus aplikasi untuk mengintegrasikan JGX-0160D-3.2A ke dalam desain Anda berikutnya.
