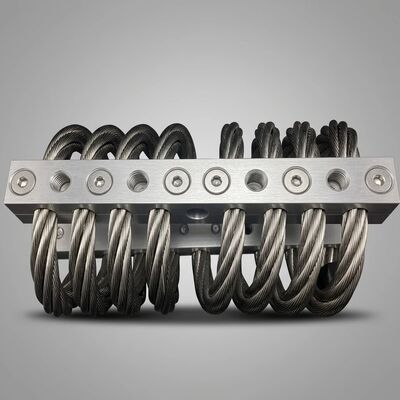

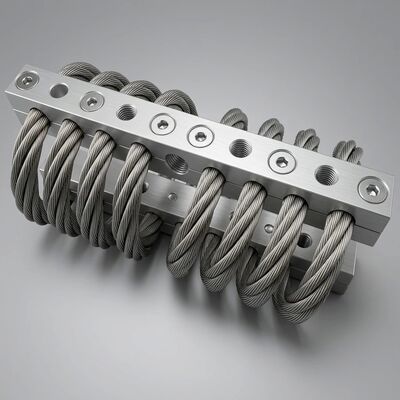

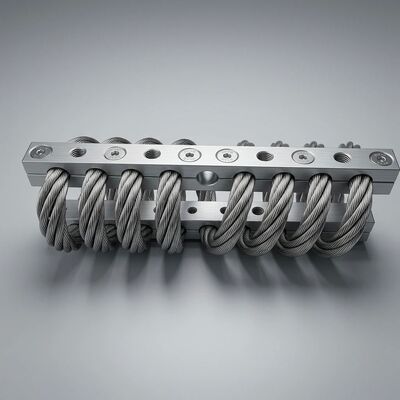

JGX-1598D-557B Isolator Getaran Tali Kawat Logam Semua Penekanan Resonansi Redaman Tinggi untuk Lingkungan Keras

JGX-1598D-557B ¢ Dirancang untuk tugas abadi di lingkungan korosif, suhu tinggi, dan getaran tinggi

Ketika komponen isolasi gagal, konsekuensinya berbaris: waktu henti yang tidak direncanakan, kerusakan peralatan, bahaya keamanan, dan penggantian darurat yang mahal.JGX-1598D-557BWire Rope Vibration Isolator menghilangkan risiko ini melaluiArsitektur seluruh logamyang tidak bisa terdegradasi seperti elastomer dan hidraulik.AISI 304 stainless steel kawat tali(diameter 8,0 mm, konfigurasi spiral 6-coil) dan6061-T6 blok penjepit paduan aluminium, setiap bahan dalam isolator ini dipilih untuk umur layanan tanpa batas dalam atmosfer industri agresif.

Pemilihan Bahan: Mengapa Setiap Komponen Penting

Baja tahan karat AISI 304 yang digunakan dalam elemen tali kawat mengandung 18% kromium dan 8% nikel menurut komposisinya, membentuk lapisan pasif oksida kromium yang mengobati sendiri yang tahan terhadap lubang,Korosi celahIni adalah keluarga paduan yang sama yang ditentukan untuk tanker kimia, peralatan pengolahan farmasi,dan infrastruktur pesisir aplikasi di mana kegagalan material tidak merupakan pilihan.

6061-T6 aluminium paduan blok penjepit memberikan kekuatan-ke-berat rasio yang luar biasa sambil berkontribusi nol risiko korosi galvanik.Anodizing asam sulfatsetelah pemesinan, menciptakan lapisan aluminium oksida 15-25 mikron yang memberikan perlindungan korosi tambahan dan isolasi listrik antara peralatan yang dipasang dan struktur pendukung.Penghalang dielektrik ini mencegah jalur arus liar yang bisa mempercepat korosi lokal di antarmuka pemasangan.

Setelah pembuatan, seluruh perakitan tali kawat stainless steel menerimapengolahan electropolisingyang menghilangkan kotoran permukaan dan micro-burrs dari proses menggambar.Hasil permukaan cermin halus meminimalkan adhesi kontaminan dan menghilangkan peningkatan stres mikroskopis di mana retakan kelelahan biasanya dimulai dalam produk kawat yang tidak diobati.

Fisika peredam: Bagaimana JGX-1598D-557B Menyebarkan Energi Tanpa Komponen Pakai

Mekanisme peredam di dalam JGX-1598D-557B bergantung padaDamping Coulomb (garing gesekan)Karena tali kawat spiral membengkok di bawah getaran,Ratusan benang AISI 304 individu dalam tali geser satu sama lain di titik kontak merekaSetiap peristiwa micro-slip mengubah sejumlah kecil energi kinetik menjadi panas yang tidak penting melalui gesekan antarmuka.

Proses ini, diulang ribuan kali per detik di seluruh rope cross-section, menghasilkanrasio peredam yang diukur melebihi 18%Hal ini sangat penting karena peredam timbul dari perilaku antarmuka material yang melekat daripada dari media yang dapat dikonsumsi.Koefisien peredam tetap stabil selama beberapa dekade operasi terus menerus.

Karakteristik kinerja JGX-1598D-557B:

• Band frekuensi alami:8-12 Hz, dapat diatur dengan mengubah massa yang didukung dalam amplop beban nominal.
• Transmisibilitas pada resonansi:Rasio peredam > 18% membatasi faktor amplifikasi resonansi, mencegah pembesaran yang merusak yang akan terjadi dengan sistem yang sedikit damping melewati frekuensi alami mereka.
• Efisiensi isolasi:Setelah frekuensi rangsangan melebihi sekitar 1,4 kali frekuensi alami, transmisi turun di bawah satu.
• Kapasitas beban:Dibekali dengan beban statis 80 kg per mount. kurva kekakuan nonlinear memastikan resistensi progresif. semakin keras peralatan mendorong, semakin kaku isolator menjadi,mencegah kontak logam-ke-logam yang keras selama peristiwa kejut.

Operasi tanpa pemeliharaan yang divalidasi dengan pengujian masa pakai yang dipercepat

Untuk memverifikasi klaim JGX-1598D-557B tentang daya tahan bebas perawatan, unit produksi menjalani tes penuaan yang dipercepat:

• Spray garam ASTM B117:500+ jam berturut-turut 5% kabut NaCl pada 35 °C. Pemeriksaan pasca paparan menunjukkan tidak ada lubang, tidak ada pengurangan dalam rantai kawat silang, dan tidak ada perubahan dalam preload clamping.Akhir yang dipoles dan fungsi metalurgi AISI 304 seperti yang dirancang.
• Siklus termal:1Rasio peredam dan kekakuan yang diukur sebelum dan sesudah menunjukkan penyimpangan dalam kisaran ketidakpastian pengukuran (± 2%).Tidak ada relaksasi prabeban penjepit yang terdeteksi.
• Getaran daya tahan:10 juta siklus pada beban nominal 2x pada 15 Hz. Pemeriksaan setelah tes teardown menunjukkan polesan permukaan kontak untaian kawat tetapi tidak ada keausan yang terukur, retakan kelelahan, atau set permanen.
• Pengepakan berlebihan:500 kali pengulangan beban statis 3x yang diterapkan pada kompresi, ketegangan, dan sumbu geser. tidak ada tergelincir tali kawat, tidak ada deformasi blok penjepit, dan tidak ada perubahan frekuensi alami.

Hasil ini mengkonfirmasi apa yang diprediksi prinsip desain semua logam: JGX-1598D-557B membutuhkanTidak ada pemeliharaan terjadwal, tidak ada pelumasan, tidak ada penyesuaian, dan tidak ada penggantian berkalauntuk seluruh masa operasional peralatan yang dilindungi.

Spesifikasi Kinerja Lengkap

Sektor Industri Di Mana JGX-1598D-557B Menghilangkan Waktu Henti Terkait Isolator

• Pabrik Pengolahan Petrochemical:API 610 paket pompa dan kompresor sentrifugal skid yang beroperasi di daerah berbahaya Kelas I Divisi 2.Konstruksi semua logam tidak membawa risiko akumulasi muatan statis dan tahan percikan hidrokarbon sesekali tanpa bengkak atau melembutkan.
• Peralatan Subsea & Offshore:Kandang generator bagian atas, modul pompa angkat air laut, dan paket pompa air api darurat yang terus-menerus terkena atmosfer laut yang sarat garam.AISI 304 yang dipoles listrik memberikan layanan tanpa lubang selama beberapa dekade.
• Operasi Pertambangan:Pemasok peledak utama, layar bergetar, dan isolasi drive SAG dimana debu abrasif, semprotan air, dan operasi 24/7 membuat akses perawatan tidak praktis.Desain tanpa pemeliharaan menghilangkan penutupan terjadwal untuk inspeksi isolator.
• Produksi logam primer:Kipas pembuangan asap tungku busur listrik, isolasi osilasi roller terus menerus, dan isolasi shock rolling mill panas pada suhu lingkungan yang berkelanjutan melebihi 100 °C.Tidak ada elastomer yang bisa bertahan dalam lingkungan termal ini.
• Desalinasi & Pengolahan Air:Isolasi pompa reverse osmosis bertekanan tinggi dalam atmosfer berdosis klorin.Metallurgy AISI 304 tahan terhadap korosi stres akibat klorida pada konsentrasi yang jauh melebihi yang ditemukan di fasilitas pengolahan air.

Minta dukungan teknik hari iniuntuk karakterisasi beban-deflection rinci, gambar 3D amplop pemasangan, atau penawaran kompetitif untuk JGX-1598D-557B.dan geometri blok penjepit tersedia untuk program integrasi OEM.
