JGX-1278D-310B Multi-Axis Vibration Shock Isolator Memastikan Perlindungan Peralatan yang Kontinyu dengan Struktur Aman

JGX-1278D-310B — Isolator Multi-Axis 6-DOF dengan Arsitektur Fail-Safe yang Inheren

Getaran di dunia nyata jarang terjadi searah. Mesin yang berputar, peristiwa seismik, dan beban tumbukan menghasilkan gerakan yang komplekssumbu kompresi, tegangan, roll, pitch, yaw, dan geserserentak. ItuJGX-1278D-310BIsolator Getaran Tali Kawat dirancang dari awal untuk realitas multi-sumbu ini, menghasilkan isolasi yang efektifsemua enam derajat kebebasan (6-DOF). Sama pentingnya, itustruktur interlocking yang aman dari kegagalanmenjamin bahwa elemen tali kawat tidak dapat terpisah dari blok pemasangan—bahkan dalam kondisi beban berlebih yang dapat merusak isolator konvensional.

Enam Derajat Kebebasan, Satu Solusi Terintegrasi

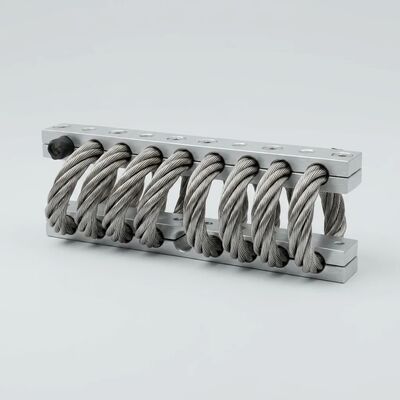

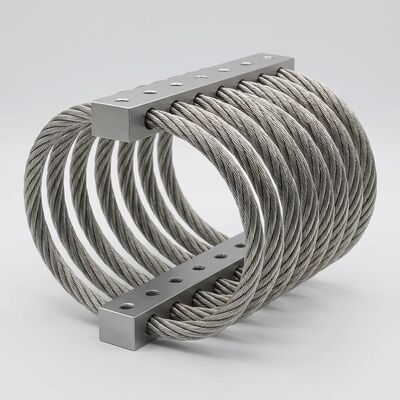

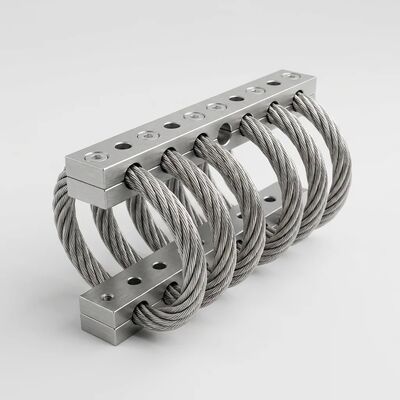

Setiap unit JGX-1278D-310B dilengkapi dengan loop tali kawat heliks yang dibentuk secara presisi, dibuat dariBaja tahan karat AISI 304dan berlabuh di kedua ujungnyaBatang penjepit paduan aluminium 6061-T6. Geometri konfigurasi ini—8 gulungan tali kawat berdiameter 6,4 mm, dipasang pada slot bersudut 45°—menciptakan karakteristik kekakuan nonlinier yang semakin menegang seiring bertambahnya beban. Perilaku ini sangat penting untuk aplikasi dimana guncangan dan getaran kondisi tunak terjadi bersamaan:

• Sumbu kompresi:Kapasitas beban statis hingga 50 kg, dengan rentang defleksi 3-8 mm yang bervariasi berdasarkan beban awal
• Gulung dan geser sumbu:Struktur kumparan heliks melengkung secara lateral dengan cara yang terkendali, menyerap energi di luar sumbu tanpa mencapai titik terendah
• Sumbu ketegangan:Desain batang yang saling mengunci mencegah penarikan tali kawat, menjaga kesinambungan struktur bahkan ketika peralatan yang dipasang mengalami gaya angkat
• Toleransi guncangan:Kejutan sementara memuat hingga75 kg per gunungditangani tanpa deformasi permanen

Faktor amplifikasi resonansi dipertahankandi bawah 3 pada resonansi, yang berarti isolator tidak memperkuat getaran bahkan ketika frekuensi eksitasi bertepatan dengan frekuensi alami sistem—batas keamanan yang penting untuk lingkungan operasional yang tidak dapat diprediksi.

Aman dari Gagal karena Desainnya, Bukan karena Add-On

Isolator tali kawat konvensional hanya mengandalkan gaya gesekan dan penjepitan untuk menahan elemen tali. Dalam kondisi pembebanan ekstrem, desain ini berisiko membuat tali tergelincir atau terlepas sepenuhnya—kegagalan yang menyebabkan alat berat tiba-tiba tidak tertopang. JGX-1278D-310B mengambil pendekatan yang berbeda secara mendasar.

Batang penjepit dilengkapi dengan aprofil alur yang saling bertautan dengan mesinyang secara mekanis menangkap terminasi tali kawat. Daripada bergantung pada torsi baut saja, geometri ini menciptakan kunci mekanis positif: semakin keras tali menarik, semakin erat ikatannya. Hasilnya adalah ajalur pemuatan yang aman dari kegagalanyang menjaga struktur isolator tetap utuh terlepas dari arah atau besarnya beban berlebih.

Faktor keandalan tambahan yang terpasang pada JGX-1278D-310B:

• Konstruksi tali multi-untai berisi ratusan kabel AISI 304 individu. Sekalipun satu untaian mengalami cacat, untaian lainnya terus memikul beban—tidak ada satu pun titik kegagalan.
• Blok penjepit aluminium 6061-T6 dianodisasi untuk isolasi listrik dan ketahanan korosi tambahan, mencegah sambungan galvanik antara logam yang berbeda di lingkungan lembab atau laut.
• Seluruh rakitan telah mengalami siklus termal dari -40°C hingga +200°C tanpa perubahan pada preload penjepit, sehingga memvalidasi desain untuk instalasi di wilayah kutub dan pemasangan di ruang mesin.

Direkayasa untuk Siklus Tugas Terberat di Dunia

Dikerahkan di Industri yang Paling Banyak Menuntut

• Platform Minyak & Gas Lepas Pantai:Lindungi selip generator, paket pompa, dan kabinet kontrol dari gabungan getaran yang disebabkan oleh gelombang dan benturan sesekali. Ketahanan terhadap semprotan garam terverifikasi hingga 500+ jam per ASTM B117
• Peralatan Pendukung Darat Dirgantara (GSE):Isolasi tempat uji sensitif, rig kalibrasi, dan unit daya darat di fasilitas pemeliharaan bandara di mana keandalan berdampak langsung pada jadwal keselamatan penerbangan
• Sistem Darurat Zona Seismik:Menjaga integritas struktural generator cadangan dan set pompa kebakaran di wilayah yang terkena pembebanan gempa; desain anti-gagal tetap aktif bahkan melalui gerakan tanah multi-arah
• Mesin Press & Stamping Industri Berat:Menyerap guncangan berulang dengan amplitudo tinggi dari palu tempa, mesin cetak injeksi, dan mesin cetak logam tanpa penurunan kelelahan
• Stasiun Pangkalan Telekomunikasi:Melindungi unit radio yang dipasang di atap dan menara, sistem penentuan posisi antena, dan rak baterai cadangan dari osilasi yang disebabkan oleh angin dan siklus ekspansi termal

Hubungi tim teknik kami hari iniuntuk detail kurva defleksi beban, gambar pola pemasangan khusus, atau kutipan untuk JGX-1278D-310B yang dikonfigurasikan sesuai kebutuhan isolasi multi-sumbu spesifik Anda.
