JGX-1276D-233B Wire Rope Vibration Isolator Low Resonant Peak Deflection Besar Perlindungan Kejut 233kg

JGX-1276D-233B Wire Rope Vibration Isolator: Resonansi Tinggi Rendah, Perlindungan Kejut Defleksi Besar

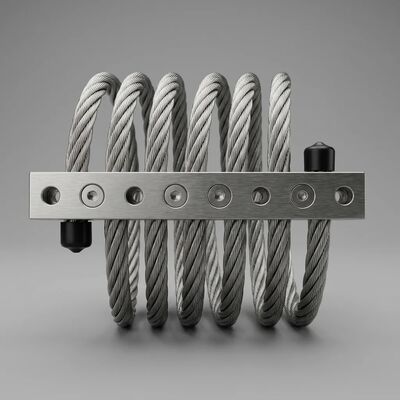

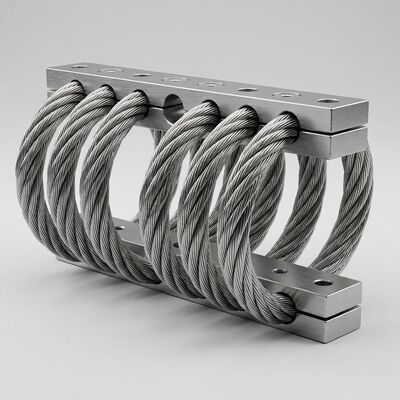

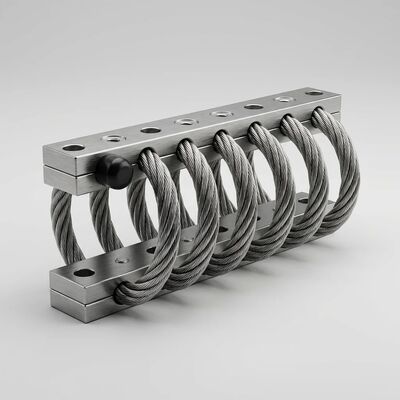

JGX-1276D-233B adalah isolator getaran tali kawat tugas berat yang dirancang untuk memberikan dua atribut kinerja kritis yang perlengkapan konvensional berjuang untuk mencapai secara bersamaan:amplifikasi puncak resonansi yang sangat rendah dan kapasitas defleksi yang murah hati di bawah beban kejutDengan diameter 12,7 mm tali kawat stainless steel dibentuk ke dalam 6 kumparan presisi dan dinilai untuk 233 kg beban statis maksimum,Isolator ini memberikan perlindungan terbaik dalam kelas untuk peralatan yang beroperasi dalam kejut tinggi, lingkungan getaran tinggi.

Memahami Puncak Resonansi: Mengapa Ini Penting

Setiap isolator getaran memiliki frekuensi alami di mana ia beresonansi. pada frekuensi ini isolator yang dirancang dengan buruk dapat memperkuat getaran masukan dengan faktor 5:1, 8:1, atau bahkan lebih tinggi~mengubah sumber getaran moderat menjadi kekuatan destruktif yang merusak peralatan sensitif.JGX-1276D-233B struktur tali kawat bergaris secara mendasar mengatasi masalah ini melalui kekakuan non-linear dan karakteristik peregangan damping:

• Amplifikasi resonansi di bawah 3:1:Tidak seperti sistem pemadam pegas linier yang menunjukkan puncak resonansi tajam,kurva kekakuan progresif JGX-1276D-233B dan gesekan Coulomb antar untaian bergabung untuk meratakan kurva transmisibilitasPada frekuensi alami isolator, amplifikasi disimpan di bawah 3:1, dibandingkan dengan 5-10: 1 untuk pegangan elastomeris khas dengan kapasitas beban yang setara.
• Penyebaran Energi Band lebar:Saat tali kawat menyimpang, setiap untaian saling menggosok di ribuan titik mikro kontak.Mekanisme gesekan terdistribusi ini mengubah energi kinetik getaran menjadi panas yang tidak penting di rentang frekuensi yang luas (10 Hz hingga 2000 + Hz), menghilangkan efektivitas pita sempit yang menimpa larutan penghapusan massa dan viskos.
• Tidak ada amplifikasi pada frekuensi tinggi:Di atas frekuensi isolasi, kurva transmisibilitas turun tajam dan terus menurun.dan tidak ada mode getaran frekuensi tinggi yang biasanya terjadi pada pengisolator coil spring ketika tergerak pada harmonik frekuensi alami mereka.

Kemampuan Membelokkan Besar: Melewati Keadaan yang Tak Terduga

Perlindungan peralatan pada akhirnya didefinisikan oleh bagaimana isolator berkinerja di bawah kondisi ekstrem, bukan operasi nominal.JGX-1276D-233B memiliki kapasitas defleksi yang besar untuk memastikan kelangsungan hidup dalam peristiwa kejutan terburuk.:

• Hingga 40% defleksi tanpa kerusakan:Heliks tali kawat dapat memampatkan atau memperpanjang hingga 40% dari ketinggian nominal isolator tanpa deformasi permanen.jarak perjalanan yang murah hati ini menyerap energi dampak secara bertahap daripada mentransmisikannya secara tiba-tiba ke sasis peralatan.
• Kurva beban-defleksi progresif:Seiring dengan meningkatnya defleksi, untaian tali kawat secara progresif mengencangkan dan mengikat, menciptakan respons kekakuan yang secara alami membatasi perjalanan maksimum. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Absorpsi kejut multi-arah:Tidak seperti peredam uniaxial yang melindungi hanya dalam satu arah, geometri heliks JGX-1276D-233B memberikan kapasitas defleksi yang besar secara bersamaan dalam kompresi, ketegangan, dan geser / roll.Satu pegangan menangani kejut dari segala arah, menyederhanakan desain sistem dan mengurangi jumlah total isolasi yang diperlukan.
• Kinerja yang dapat diulang setelah kelebihan beban:Isolator tali kawat memulihkan geometri dan karakteristik peredam asli mereka setelah peristiwa kejut yang secara permanen akan memampatkan, merobek, atau delaminasi mount elastomer.Kemampuan untuk mengulangi ini sangat penting untuk aplikasi yang mengalami beban kejut yang berulang-ulang dari dampak kopling kereta api untuk mundur pers percetakan untuk gelombang benturan pada peralatan kapal.

Spesifikasi Teknis

Bar Pemasangan: Bahan dan Perawatan Permukaan

JGX-1276D-233B tersedia dengan dua bahan batang pemasangan untuk memenuhi kebutuhan aplikasi yang berbeda.dan memilih konfigurasi yang tepat memastikan kinerja optimal jangka panjang.

Pilihan bahan:

• Bars baja tahan karat:Resistensi korosi maksimum dan kekuatan struktural. direkomendasikan untuk instalasi luar ruangan, lingkungan laut dan lingkungan industri berat di mana batang pemasangan dapat terkena cuaca,Semprotan garam, atau uap kimia. batang stainless juga memberikan retensi kekuatan penjepit tertinggi selama beberapa dekade layanan.
• Aluminium Bar (6061-T6):Alternatif ringan dengan rasio kekuatan-ke-berat yang sangat baik.dan sistem portabel.

Pilihan Perawatan Permukaan untuk Bar Aluminium:

• Anodisasi putih:Pengolahan permukaan standar yang meningkatkan kekerasan alami aluminium sambil menjaga penampilan logamnya.Cocok untuk lingkungan industri umum dengan kelembaban normal dan kondisi suhu. Menyediakan perlindungan yang efektif terhadap oksidasi permukaan dan abrasi ringan.
• Hard Anodizing:Perawatan khusus yang menciptakan lapisan oksida yang lebih tebal dan keras pada permukaan aluminium.sehingga menjadi pilihan yang disukai untuk instalasi yang terkena debu abrasif, sering ditangani, atau kontak mekanis selama kegiatan pemeliharaan peralatan.

Karakteristik Utama WNRLN Wire Rope Isolator

• Tidak ada creep atau penuaan selama seluruh kehidupan layanan
• Damping internal yang tinggi tanpa ketergantungan cairan atau gas
• Rentang suhu operasi yang sangat luas (-70°C sampai +260°C)
• Berbagai konfigurasi pemasangan dan pilihan pemasangan
• Prototyping cepat dan ekonomis untuk spesifikasi khusus
• Konstruksi yang sangat kokoh dengan umur puluhan tahun
• Isolasi kejut dan getaran yang sangat baik dalam satu unit
• Tidak terpengaruh oleh agen kimia, air laut, ozon, sinar UV, dan pelarut industri

Aplikasi yang Membutuhkan Resonansi Rendah dan Defleksi Tinggi

• Isolasi Seismik untuk Infrastruktur Kritis:Lindungi rak server, lemari komunikasi, dan sistem listrik darurat di daerah yang rentan gempa.Kapasitas defleksi yang besar mengakomodasi pergeseran seismik sementara amplifikasi resonansi rendah mencegah kerusakan peralatan selama gerakan tanah frekuensi rendah.
• Generator bergerak dan set pompa:Mengisolasi generator diesel yang dipasang di trailer, unit daya hidrolik, dan sistem pompa mobile dari kejut dan getaran yang disebabkan oleh jalan selama transportasi,sementara menyediakan pemasangan yang stabil selama operasi diam.
• Sistem sinyal dan peralatan di jalur kereta api:Melindungi relay sinyal sensitif, penghitung poros, dan node komunikasi dari efek gabungan getaran kereta yang melewati, dampak sendi rel, dan beban kejut kendaraan pemeliharaan.
• Mesin industri berat:Isolasi mesin percetakan besar, palu penempaan, dan penghancur batu dimana setiap siklus operasi menghasilkan impuls kejut energi tinggi.Amplifikasi resonansi rendah mencegah isolator itu sendiri dari menjadi penguat getaran pada kecepatan operasi tertentu.
• Sistem HVAC dan Chiller pada Struktur Tinggi:Ketika pendingin dan unit pengolahan udara dipasang di atap atau lantai mezzanine, getaran struktur dapat menyebabkan resonansi bangunan.Damping spektrum luas JGX-1276D-233B mencegah hal ini sementara mengakomodasi angin-diinduksi goyang dan gerakan ekspansi termal.
• Peralatan kapal laut dan platform lepas pantai:Melindungi elektronik navigasi, sistem radar, dan peralatan mekanik dari benturan gabungan gelombang, kavitasi baling-baling,dan getaran mesin kondisi di mana defleksi besar dan resonansi rendah secara bersamaan tidak dapat dinegosiasikan untuk keandalan operasi.

Perbandingan Kinerja: Tali Kawat vs Isolator Konvensional

Penjaminan Kualitas dan Pengujian

Setiap JGX-1276D-233B menjalani verifikasi dimensi 100% dan pengujian lot sampel dinamis pada meja shaker elektrodinamika. kurva transmisibilitas divalidasi terhadap spesifikasi desain,Karakteristik beban dan defleksi diukur pada beberapa tingkat kompresi untuk mengkonfirmasi kepatuhan terhadap kapasitas nominalSemua manufaktur dilakukan di bawah manajemen mutu bersertifikat ISO 9001:2015 dengan pelacakan batch bahan penuh dari spool tali kawat mentah hingga isolator yang selesai.

Informasi Perusahaan

WNRLN adalah produsen profesional isolasi getaran dan mount, menyediakan kualitas tinggi penyerapan energi dan solusi isolasi getaran untuk industri, komersial,dan aplikasi peralatan beratBerbagai produk kami mencakup isolasi tali kawat, pemasangan getaran, peredam gesekan, peredam kejut, dan komponen terkait.

Dengan pengalaman teknik selama beberapa dekade, kami melayani pelanggan di pasar domestik dan internasional untuk aplikasi di mesin, kipas, kompresor, pompa, lift, peralatan kimia,sistem kereta api, peralatan mekanik, konstruksi skala besar, pembangkit listrik, dan kapal laut.Tim rekayasa internal kami menyediakan layanan prototipe cepat dan desain khusus untuk memenuhi persyaratan proyek tertentu.

Hubungi kami hari ini untuk mengetahui bagaimana solusi isolasi getaran kami dapat meningkatkan keandalan dan umur peralatan Anda.Hubungi salah satu perwakilan resmi kami untuk dukungan teknis lokal dan pengiriman cepat.

Hubungi tim teknik aplikasi kami untuk mendiskusikan kebutuhan isolasi kejut dan getaran spesifik Anda.dan lingkungan kejut/getaran untuk rekomendasi dan analisis transmisibilitas yang disesuaikan.
