JGX-0958D-138A Isolator Getaran Tali Kawat Logam Semua Beban Statis Tinggi Desain Kompak Lingkungan Ekstrim

JGX-0958D-138A Isolator Getaran Tali Kawat Seluruh Logam

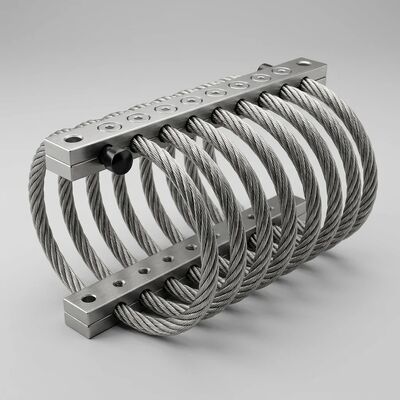

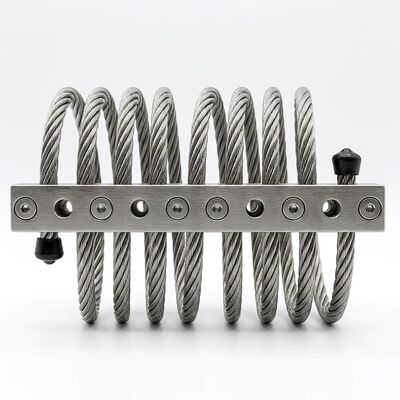

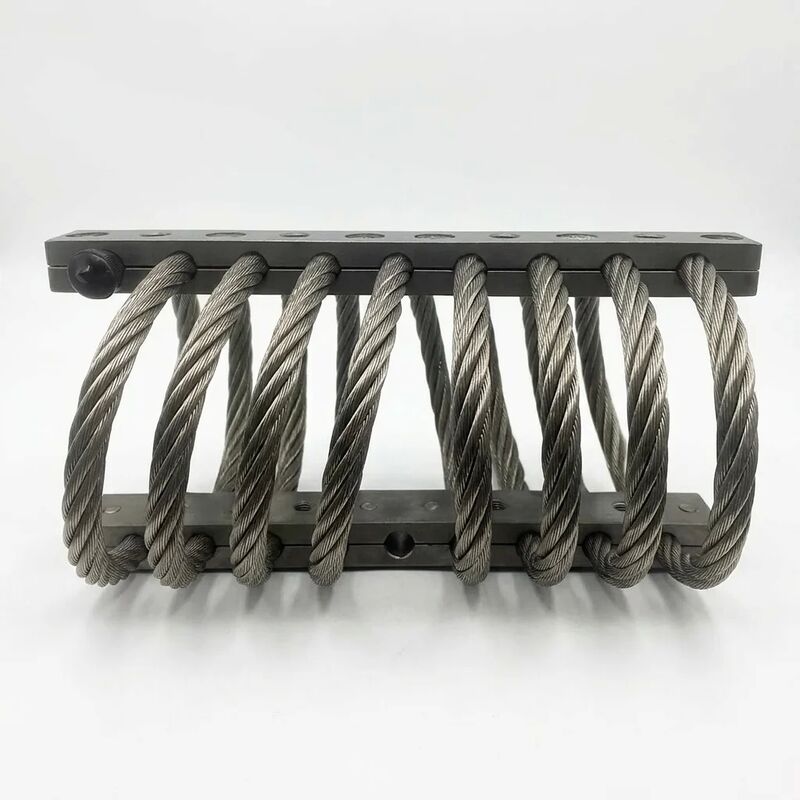

JGX-0958D-138A adalah isolator getaran tali kawat logam tugas berat yang dirancang untuk memberikan perlindungan guncangan dan getaran yang andal di lingkungan industri paling menuntut di dunia. Dilengkapi tali kawat baja tahan karat berdiameter 9,5 mm yang dililitkan melalui 8 kumparan yang dibentuk secara presisi dan diamankan dengan batang penjepit paduan aluminium berkekuatan tinggi, isolator ini mendukung beban statis maksimum 138 kg per dudukan sambil mempertahankan tapak yang sangat kompak.

Mengapa Konstruksi Seluruh Logam Penting

Tidak seperti karet konvensional atau dudukan elastomer yang rusak seiring berjalannya waktu, JGX-0958D-138A tidak mengandung bahan organik. Setiap komponen—mulai dari heliks tali kawat hingga batang penahan—terbuat dari logam. Artinya:

• Nol Creep atau Penuaan:Tidak ada kelelahan material, tidak ada set kompresi, dan tidak ada pengerasan selama bertahun-tahun pengoperasian terus menerus. Isolator bekerja secara identik pada hari pertama dan hari ke sepuluh ribu.
• Toleransi Suhu Ekstrim:Beroperasi dari -70°C hingga +260°C tanpa perubahan karakteristik redaman. Cocok untuk instalasi Arktik, kompartemen mesin, peralatan pengecoran, dan ladang tenaga surya gurun.
• Imunitas Kimia:Tidak terpengaruh oleh cairan hidrolik, bahan bakar, pelumas, ozon, radiasi UV, semprotan garam, dan bahan pembersih industri—zat yang dengan cepat merusak dudukan berbahan karet.
• Kompatibel dengan Radiasi dan Vakum:Struktur yang seluruhnya terbuat dari logam tahan terhadap lingkungan di mana polimer mengeluarkan gas atau menjadi rapuh, sehingga cocok untuk ruang vakum dan aplikasi di ketinggian.

Kapasitas Beban Statis Tinggi dalam Bentuk Kompak

Dengan peringkat beban statis 138 kg per pemasangan dari satu unit kompak, JGX-0958D-138A menawarkan rasio beban terhadap ukuran yang luar biasa. Hal ini memungkinkan para insinyur untuk menentukan lebih sedikit isolator per instalasi, sehingga mengurangi kompleksitas sistem, berat, dan biaya. Geometri 8 kumparan mendistribusikan beban tekan, tarik, dan geser secara merata di seluruh untaian tali kawat, memastikan kinerja yang konsisten dalam kondisi pembebanan multi-sumbu.

Beban dinamis hingga 70 kg diredam secara efektif melalui mekanisme disipasi energi berbasis gesekan yang melekat pada tali kawat terdampar: saat isolator membelok, masing-masing helai bergesekan satu sama lain, mengubah energi getaran kinetik menjadi panas yang dapat diabaikan tanpa memerlukan cairan, gas, atau sumber daya eksternal.

Direkayasa untuk Kondisi Pengoperasian yang Keras

Opsi Konfigurasi Bilah Pemasangan

JGX-0958D-138A tersedia dengan dua material batang pemasangan untuk memenuhi kebutuhan aplikasi yang berbeda:

• Batangan Baja Tahan Karat:Ketahanan dan kekuatan korosi maksimum. Direkomendasikan untuk anjungan lepas pantai, kapal laut, pabrik pengolahan bahan kimia, dan instalasi luar ruangan dengan paparan cuaca yang berkepanjangan.
• Batangan Paduan Aluminium (6061-T6):Alternatif ringan dengan rasio kekuatan terhadap berat yang sangat baik. Tersedia dengan anodisasi putih untuk keperluan industri umum atau anodisasi keras untuk meningkatkan kekerasan permukaan dan ketahanan aus di lingkungan dengan abrasi tinggi.

Aplikasi Industri Khas

JGX-0958D-138A unggul dalam lingkungan industri berat di mana keandalan peralatan berdampak langsung pada waktu operasional:

• Sistem HVAC dan Kompresor:Pisahkan pendingin sentrifugal besar, kompresor bolak-balik, dan unit penanganan udara dari struktur bangunan untuk mencegah transmisi getaran dan kelelahan struktural.
• Peralatan Pembangkit Listrik:Lindungi genset, sistem bantu turbin, dan kabinet switchgear dari getaran yang ditimbulkan sendiri dan peristiwa seismik eksternal.
• Mesin Berat & Pengepres:Mengurangi gaya yang ditransmisikan dari mesin cetak, mesin cetak injeksi, dan pusat permesinan CNC ke lantai pabrik dan peralatan presisi yang berdekatan.
• Peralatan Pertambangan dan Penggalian:Tahan terhadap debu abrasif, kelembapan, dan guncangan terus menerus pada layar getar, penghancur, dan sistem penggerak konveyor.
• Kereta Api dan Transportasi:Isolasikan lemari sinyal di tepi lintasan, penutup elektronik di dalam pesawat, dan peralatan di bawah lantai dari getaran dan benturan yang disebabkan oleh rel.
• Sistem Lepas Pantai dan Kelautan:Melindungi elektronik navigasi, rak komunikasi, dan sistem mekanis di atas kapal komersial dan anjungan lepas pantai dari gerakan yang disebabkan oleh gelombang dan getaran mesin.
• Stasiun Pompa Industri:Meredam getaran dari pompa sentrifugal dan pompa bolak-balik besar dalam pengolahan air, pipa minyak dan gas, serta aplikasi transfer bahan kimia.

Keunggulan Kinerja Dibandingkan Pemasangan Elastomer

• Seumur Hidup Bebas Degradasi yang Dapat Diprediksi:Meskipun dudukan karet mengikuti kurva degradasi pelunakan-pengerasan bertahap yang memerlukan penggantian berkala, JGX-0958D-138A mempertahankan koefisien kekakuan dan redaman yang konsisten tanpa batas.
• Tidak Diperlukan Penyegelan Lingkungan:Tidak seperti peredam berisi cairan yang berisiko bocor, atau elastomer yang memerlukan sepatu pelindung terhadap sinar UV dan bahan kimia, desain yang seluruhnya terbuat dari logam secara inheren kebal terhadap serangan lingkungan.
• Efektivitas Rentang Frekuensi Lebar:Karakteristik kekakuan non-linier dari tali kawat memberikan isolasi efektif pada spektrum frekuensi yang lebih luas dibandingkan dengan dudukan elastis linier, termasuk redaman kebisingan yang disebabkan oleh struktur frekuensi tinggi.
• Tahan Api:Konstruksi yang seluruhnya terbuat dari logam menghilangkan beban api dan asap beracun yang terkait dengan dudukan karet yang terbakar—pertimbangan keselamatan yang penting untuk ruang mesin tertutup dan aplikasi terowongan.

Pembuatan Prototipe dan Kustomisasi Cepat

Butuh varian dengan peringkat beban, jumlah koil, atau pola lubang pemasangan berbeda? Tim teknik internal kami dapat memodifikasi desain seri JGX-0958 agar sesuai dengan spesifikasi Anda. Dengan kemampuan pembuatan prototipe yang cepat, konfigurasi khusus dapat diambil sampelnya dalam waktu 2-3 minggu, memungkinkan penyelesaian proyek yang cepat tanpa mengorbankan ketelitian validasi.

Jaminan Kualitas

Setiap unit JGX-0958D-138A menjalani inspeksi dimensi 100% dan pengujian dinamis lot sampel sebelum pengiriman. Manufaktur dilakukan berdasarkan sistem manajemen mutu bersertifikat ISO 9001:2015 dengan ketertelusuran material penuh mulai dari spool tali kawat mentah hingga isolator jadi.

Hubungi tim teknik aplikasi kami hari ini untuk mendiskusikan persyaratan isolasi getaran Anda atau minta lembar data teknis dengan kurva defleksi beban untuk konfigurasi pemuatan spesifik Anda.
