JGX-0956D-104A Premium Wire Rope Vibration Isolator Resonance Noise Control untuk Mesin Industri

Isolator Getaran Tali Kawat JGX-0956D-104A — Rekayasa Material & Performa Akustik

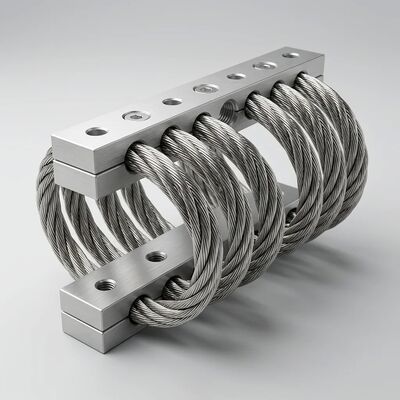

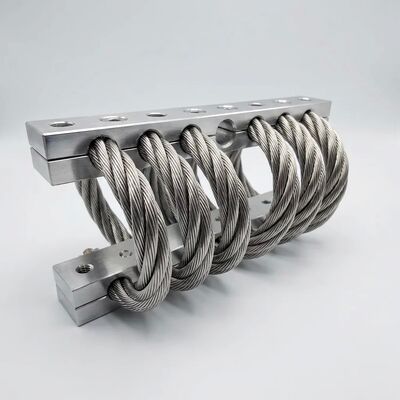

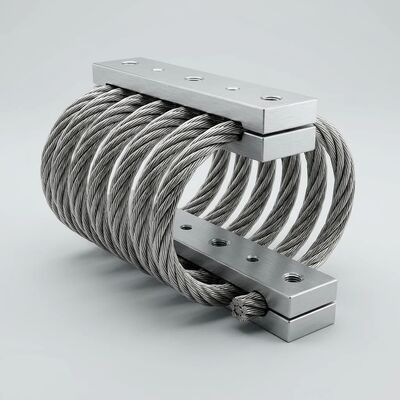

JGX-0956D-104A menggabungkan metalurgi premium dengan fisika getaran canggih untuk menghasilkan kontrol resonansi dan pengurangan kebisingan yang luar biasa untuk mesin industri. Pada intinya, tali kawat baja tahan karat 304 berdiameter 10,4 mm—dibangun dalam konfigurasi untai 7*19 dengan peletakan tangan kanan biasa—digulung secara heliks melalui 10 loop kontinu dan dijepit di antara dua blok paduan aluminium 6061-T6 dengan permukaan anodisasi keras 25-30μm.

Metalurgi Material & Rantai Kualitas

Metalurgi Tali Kawat:Konstruksi 7*19 (7 helai, masing-masing berisi 19 kabel individu) memberikan keseimbangan optimal antara fleksibilitas dan umur kelelahan. Setiap kawat ditarik dingin dari baja tahan karat austenitik UNS S30400 dengan kekuatan tarik minimum 1570 MPa. Perlakuan seng-fosfatisasi—diterapkan setelah stranding—menciptakan lapisan fosfat mikrokristalin yang memiliki dua tujuan: mengurangi koefisien gesekan antar-untai untuk perilaku redaman Coulomb yang konsisten, dan memberikan penghalang korosi yang melengkapi kepasifan yang melekat pada substrat tahan karat 304.

Rekayasa Blok Aluminium:Blok penjepit 6061-T6 (masing-masing memiliki ketebalan sekitar 12 mm, berkontribusi terhadap tinggi profil keseluruhan ~40 mm) menjalani perlakuan panas larutan pada suhu 530°C diikuti dengan pendinginan air dan penuaan buatan pada suhu 175°C selama 8 jam untuk mencapai kondisi temper T6. Anodisasi keras berikutnya per MIL-A-8625 Tipe III menghasilkan lapisan oksida 25-30μm dengan kekerasan permukaan melebihi 400 HV—sebanding dengan baja perkakas yang diperkeras—memberikan isolasi listrik (kekuatan dielektrik >800V) dan ketahanan korosi melebihi 1000 jam dalam semprotan garam netral per ASTM B117.

Ketertelusuran Penuh:Setiap JGX-0956D-104A memiliki ketertelusuran tingkat batch yang menghubungkan isolator jadi dengan sertifikat pabrik bahan mentah. Analisis komposisi kimia (C, Mn, P, S, Si, Cr, Ni per ASTM A240), verifikasi sifat mekanik (kekuatan hasil, kekuatan tarik, perpanjangan), dan pengujian korosi antar butir (ASTM A262 Practice E) didokumentasikan dan tersedia berdasarkan permintaan.

Performa Akustik & Resonansi

Getaran mesin yang tidak terkendali akan terlihat sebagai kelelahan struktural dan kebisingan di udara—dua masalah yang JGX-0956D-104A atasi secara bersamaan melalui kekakuan non-linier dan karakteristik redaman histeresisnya:

• Kontrol Transmisibilitas:Pada frekuensi eksitasi di atas √2 * frekuensi alami sistem (kira-kira 20 Hz untuk instalasi tipikal), transmisibilitas getaran turun di bawah satu, mencapai isolasi >90% pada kecepatan pengoperasian. Perilaku pengerasan non-linier mencegah pertumbuhan amplitudo bahkan ketika eksitasi mendekati resonansi selama peralatan dinyalakan dan diluncurkan.
• Penekanan Amplifikasi Resonansi:Dengan faktor Q ≤ 2,8 pada resonansi versus 10-50* untuk dudukan pegas tanpa redaman, JGX-0956D-104A membatasi gaya transmisi puncak hingga jauh di bawah ambang batas kerusakan struktural tanpa memerlukan peredam massa yang disetel atau sistem kontrol aktif.
• Redaman Kebisingan yang Ditanggung Struktur:Diskontinuitas impedansi mekanis pada antarmuka tali kawat ke blok pemasangan mencerminkan dan menghilangkan energi getaran sebelum mencapai struktur bangunan. Pengukuran lapangan menunjukkan pengurangan 15-25 dB dalam transmisi kebisingan yang disebabkan oleh struktur pada pita oktaf 100-2000 Hz yang paling penting untuk kenyamanan akustik yang dirasakan.
• Efektivitas Pita Lebar:Tidak seperti peredam viskoelastik yang kinerjanya bergantung pada suhu dan frekuensi, mekanisme peredam Coulomb (gesekan kering) pada isolator tali kawat mempertahankan disipasi energi yang konsisten dari 5 Hz hingga lebih dari 500 Hz pada rentang pengoperasian penuh -75°C hingga +300°C.

Spesifikasi Teknis Lengkap

Bidang Aplikasi Industri

• Stasiun Kompresor:Isolasi kompresor bolak-balik dan sekrup dalam pemrosesan gas alam, pabrik pendingin, dan sistem pneumatik—di mana pulsasi frekuensi rendah dan eksitasi harmonik memerlukan isolasi redaman tinggi
• Metrologi Presisi:Mesin pengukur koordinat (CMM), pembanding optik, dan meja interferometri laser yang memerlukan isolasi sub-mikron dari getaran yang ditimbulkan oleh bangunan
• Peralatan HVAC Berat:Isolasi pendingin sentrifugal di gedung-gedung komersial bertingkat tinggi, di mana transmisi kebisingan yang disebabkan oleh struktur ke lantai yang ditempati harus diminimalkan
• Set Generator Motor Industri:Isolasi motor penggerak frekuensi variabel (VFD) di mana arus harmonik frekuensi tinggi yang diinduksi inverter membangkitkan resonansi mekanis dalam rangka motor
• Laboratorium Uji & Kalibrasi:Timbangan analitik yang sensitif terhadap getaran, stasiun kerja mikroskop, dan isolasi ruang uji lingkungan

Untuk mengetahui kurva kinerja akustik terperinci, sertifikat material, atau desain sistem isolasi khusus aplikasi, silakan hubungi tim teknik kami. Kami menyediakan verifikasi frekuensi alami dan analisis distribusi beban gratis untuk konfigurasi peralatan spesifik Anda.
