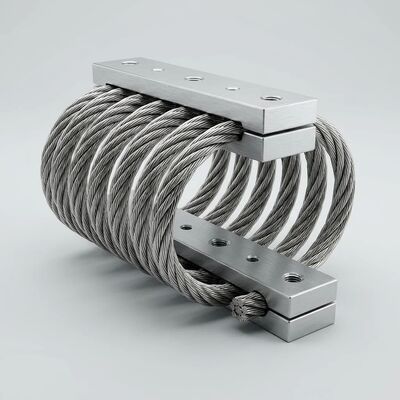

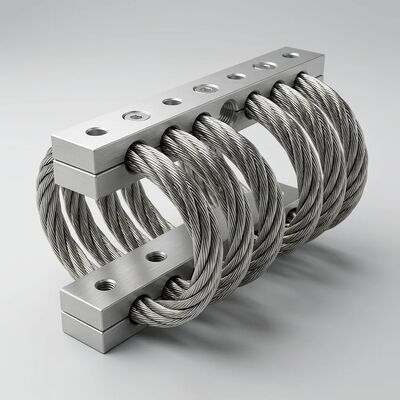

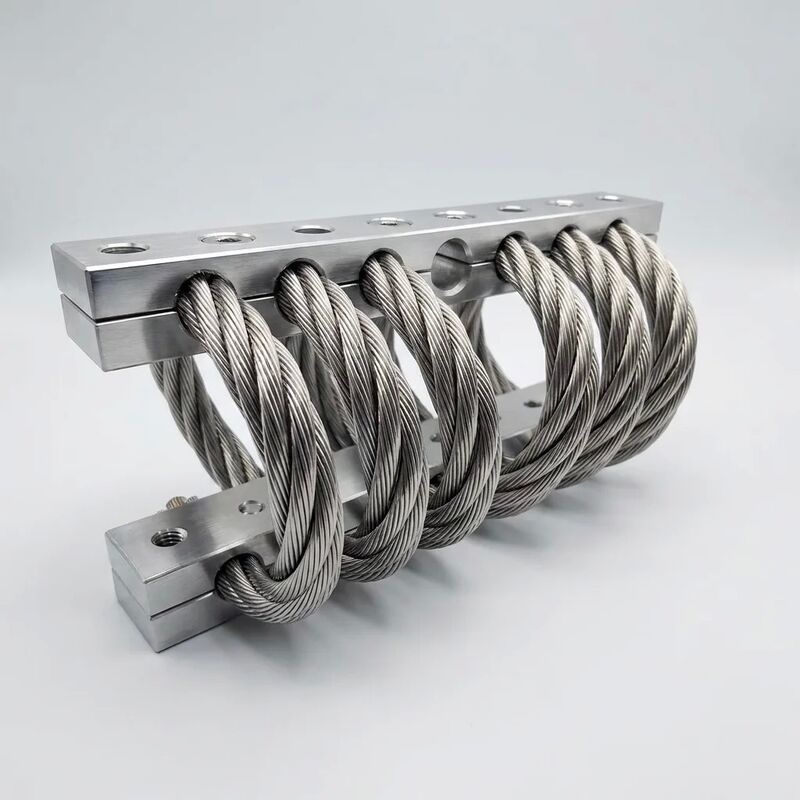

JGX-0956D-104A Transport Grade Wire Rope Vibration Isolator Mudah Integrasi Mobile Protection Shock Mount

JGX-0956D-104A Isolator Getaran Tali Kawat

JGX-0956D-104A menangani tantangan unik untuk melindungi peralatan selama transportasi dan operasi mobile di mana lingkungan getaran menggabungkan kejut yang disebabkan jalan, harmonik powertrain,dan input medan yang tidak dapat diprediksi ke dalam profil beban multi-sumbu yang menuntutDirancang di sekitar tali kawat baja tahan karat 304 10,4mm (7*19 konstruksi untaian) dengan 10 loop spiral dan blok penjepit aluminium 6061-T6,Isolator ini memberikan perlindungan yang terbukti di lapangan dengan pemasangan baut yang mudah.

Memahami Lingkungan Getaran Transportasi

Peralatan dalam transisi mengalami getaran yang berbeda secara mendasar dari instalasi stasioner.Transportasi jalan menghasilkan spektrum rangsangan komposit yang mencakup 1-200 Hz dengan energi dominan dalam band 3-20 Hz (resonansi suspensi) dan band 15-100 Hz (harmonik mesin dan driveline)Pada getaran terus-menerus ini ditumpuk dengan peristiwa kejutan diskrit, benturan lubang, transisi penyeberangan rel,dan drop handling kontainer yang menghasilkan puncak akselerasi 15-30g dengan durasi denyut 5-15ms.

JGX-0956D-104A mengelola lingkungan ini melalui tiga mekanisme pelengkap:

• Pengurangan getaran terus menerus:Dengan rentang frekuensi alami 6-14 Hz (tergantung beban), isolator mencapai isolasi getaran yang efektif mulai dari sekitar 20 Hz.Pada kecepatan jelajah mesin diesel yang khas (1500-1800 rpm), menghasilkan eksitasi primer 25-30 Hz), attenuasi melebihi 90%, melindungi elektronik sensitif dan instrumen dari getaran siklus tinggi yang menyebabkan kelelahan.
• Penyerapan kejut sementara:Friksi Coulomb antara untaian kawat individu dalam setiap loop mengubah energi kejut menjadi panas kelas rendah selama siklus kompresi-ekstensi.Ditetapkan untuk impuls kejut hingga 30g (11ms setengah sinus), isolator menyerap energi yang sebaliknya akan mengirimkan langsung ke peralatan internal papan sirkuit, komponen optik, dan bantalan presisi.
• Pemulihan Self-Centered:Setelah peristiwa mengejutkan, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Teknik Integrasi Lapangan

Proses pemasangan:JGX-0956D-104A dipasang melalui dua lubang Ø10.5mm pada jarak 68 * 48mm dari pusat ke pusat menggunakan baut hex M10 standar.Pengikat kelas 8 dengan flat washer dan spring lock washer). tidak perlu berkilau atau penyesuaian tinggi ̇ tali kawat loop diri level ke beban statis dalam siklus kompresi pertama.menjaga jumlah isolator sehingga setiap unit membawa 30-60% dari kapasitas kompresi nominalnya di bawah beban statis untuk kinerja isolasi yang optimal.

Kompatibilitas retrofit:Pola baut 68 * 48mm cocok dengan banyak faktor bentuk pegangan karet umum dalam kelas panjang keseluruhan 80-150mm,memungkinkan penggantian mekanik langsung tanpa skid peralatan pengeboran ulang atau bingkai pemasanganKonstruksi seluruh logam menghilangkan kekhawatiran kompatibilitas kimia dari pegangan karet tidak bengkak dari bahan bakar diesel atau paparan cairan hidrolik, tidak melembutkan dari kabut minyak,dan tidak ada embrittlement dari paparan UV di instalasi open frame.

Sumber Daya Integrasi Desain:Dukungan teknik mencakup model CAD 3D (format STEP dan IGES), gambar berdimensi 2D dengan toleransi geometris per ISO 2768-m, dan kurva beban-defleksi khusus aplikasi.Insinyur aplikasi kami menyediakan analisis statis dan dinamis gratis termasuk:

• Desain tata letak pemasangan dengan beberapa derajat kebebasan untuk distribusi massa peralatan yang tidak simetris
• Perhitungan frekuensi alami dan bentuk mode untuk memverifikasi pemisahan dari frekuensi eksitasi
• Analisis spektrum respons kejut (SRS) untuk kualifikasi kejut transportasi dan penanganan
• Perkiraan umur isolator berdasarkan profil getaran transportasi yang diukur atau ditentukan (spektrum transportasi jalan MIL-STD-810 setara tersedia)

Spesifikasi Teknis

Aplikasi Peralatan Seluler & Lapangan

• Generasi Daya Seluler:Set generator diesel (kelas 15-100 kVA) pada truk layanan, trailer dan unit tenaga darurat yang dipasang pada skid di mana kejut jalan dan getaran mesin digabungkan selama transportasi dan operasi diam
• Peralatan Telekom Shelter:Elektronika stasiun pangkalan, lemari rectifier, dan rak baterai yang diangkut terpasang sebelumnya dalam wadah ISO ke lokasi terpencil melalui jalan akses yang tidak beraspal
• Unit Medis dan Laboratorium Mobile:Peralatan pencitraan diagnostik, isolasi sentrifugal pendingin, dan instrumen laboratorium mobile di rumah sakit lapangan dan kendaraan penelitian yang terkontainer
• Peralatan yang dipasang pada rel:Kabinet sinyal pinggir jalur, elektronik penghitung poros, dan pengontrol mesin switch yang terkena getaran darat dari kereta yang lewat
• Sistem kontainer lepas pantai:Panel kontrol kepala sumur, skid injeksi kimia, dan sistem penutupan darurat dalam wadah lepas pantai yang disertifikasi DNV yang membutuhkan isolasi tahan korosi di atmosfer yang sarat garam
• Mesin konstruksi:Paket kompresor internal, paket daya hidrolik, dan modul kontrol elektronik pada excavator merangkak, rig pengeboran, dan pabrik penghancur

Keuntungan Komparatif dari Elastomeric Mount

Dalam aplikasi seluler, isolasi getaran karet biasanya gagal dalam 2-4 tahun karena kombinasi pengerasan dinamis (ozone / UV cross-linking), kompresi set (static load creep),dan serangan kimia (pengembunan bahan bakar/minyak)JGX-0956D-104A menghilangkan ketiga mode kegagalan melalui konstruksi seluruh logam.Penghapusan penggantian isolator terjadwalHubungi tim teknik kami untuk analisis biaya siklus hidup komparatif yang spesifik untuk platform peralatan Anda.
