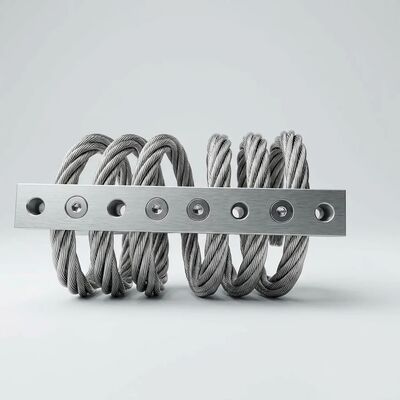

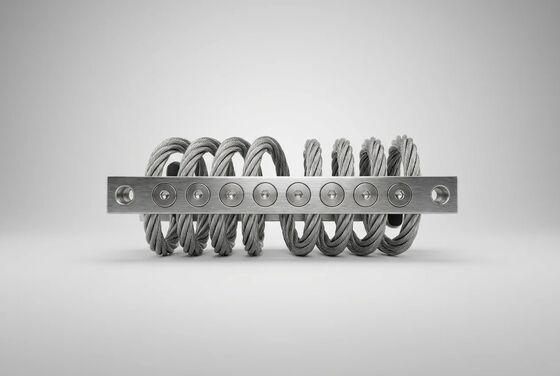

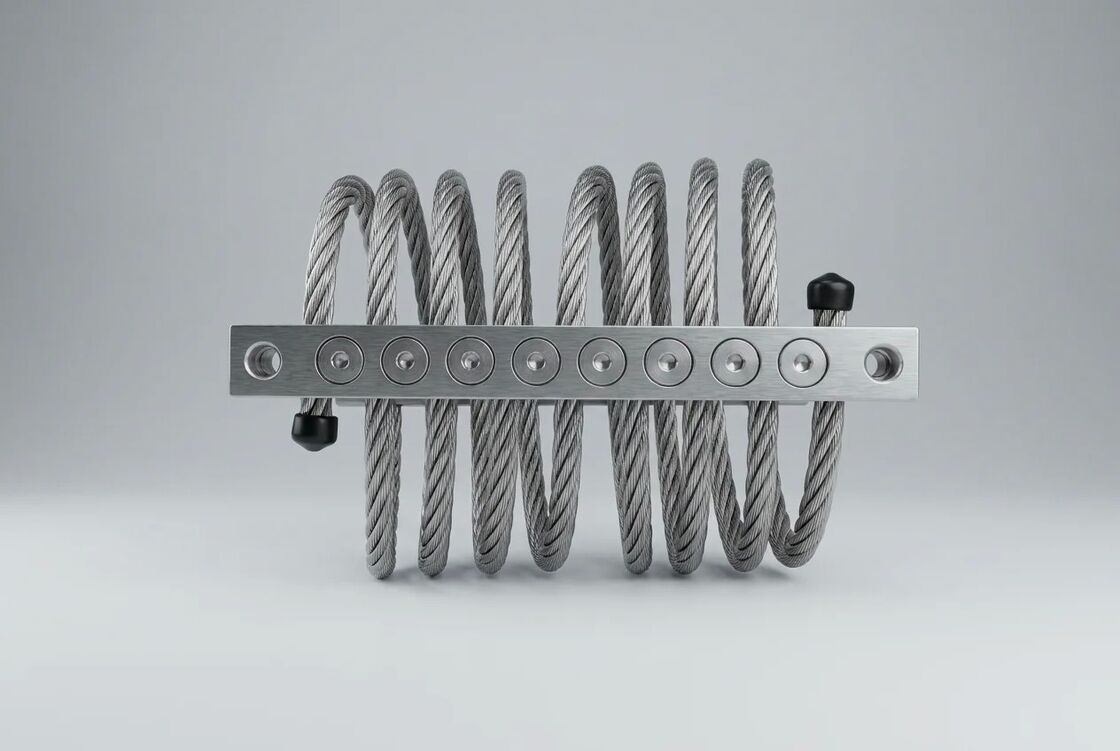

JGX-0648D-68A All-Metal Wire Rope Vibration Isolator Shock Mount tahan lama dengan rentang beban yang luas

Name: JGX-0648D-68A All-Metal Wire Rope Vibration Isolator Shock Mount tahan lama dengan rentang beban yang luas
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-68A
Availability: InStock

Nama Merek:	Hoan
Nomor Model:	JGX-0648D-68A
MOQ:	10 buah
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shaanxi, Tiongkok

Sertifikasi:

ISO 9001:2015, RoHS

Jenis Produk:

Isolator getaran tali kawat

Diameter tali kawat:

6,8 mm

Jumlah Loop Kawat:

Bahan tali kawat:

Baja Tahan Karat 304, Seng-Fosfat

Bahan Blok Pemasangan:

Paduan Aluminium 6061-T6, Anodisasi Keras

Perawatan Permukaan:

Lapisan Oksida Anodisasi Keras 15-20μm

Rentang Beban Kompresi:

2-45 kg per isolator

Rentang Beban Ketegangan:

1-30 kg per isolator

Kisaran Beban Geser:

0,8-25 kg per isolator

Rentang Beban Gulungan:

0,5-18 kg per isolator

Kompresi Kekakuan Statis:

12 ± 3 N/mm

Ketegangan Kekakuan Statis:

8 ± 2 N/mm

Frekuensi alami:

8-15 Hz (tergantung beban)

Rasio redaman:

>15% (peredaman histeresis Coulomb)

Defleksi maksimum:

kompresi ±12 mm / geser ±8 mm

Faktor Amplifikasi pada Resonansi:

≤ 3,0

Suhu Operasional:

-75°C hingga +300°C

Diameter lubang pemasangan:

8,5 mm (kompatibel dengan baut M8)

Berat Bersih:

~0,35kg

Kepatuhan:

ISO 9001:2015, RoHS

Menyoroti:

Konstruksi Semua Logam awet

Dukungan rentang beban luas

Papan kejut tahan korosi

Deskripsi Produk

Isolator Getaran Tali Kawat Seluruh Logam JGX-0648D-68A — Ikhtisar Teknis

JGX-0648D-68A adalah isolator getaran tali kawat logam berkinerja tinggi yang dirancang untuk aplikasi kontrol guncangan dan getaran industri yang menuntut. Direkayasa dengan tali kawat baja tahan karat berdiameter 6,8 mm yang digulung secara heliks melalui blok penjepit paduan aluminium dengan mesin presisi, isolator ini memberikan kemampuan menahan beban yang luar biasa dan daya tahan jangka panjang tanpa masalah degradasi yang melekat pada dudukan elastomer.

Bahan & Konstruksi

Tali Kawat:Tali kawat baja tahan karat 304 multi-untai, diameter nominal 6,8 mm, ditarik dingin untuk kekuatan tarik seragam melebihi 1570 MPa. Tali kawat diberi seng-fosfat sebelum dirangkai untuk meningkatkan pelumasan internal dan ketahanan terhadap korosi.
Blok Pemasangan:Paduan aluminium 6061-T6 dengan perlakuan permukaan anodisasi keras (lapisan oksida 15-20μm), memberikan ketahanan korosi yang sangat baik di lingkungan yang lembab, asin, dan agresif secara kimia.
Pengencang:Sekrup tutup soket hex baja tahan karat 304 dengan mur pengunci sisipan nilon untuk mencegah kendor akibat getaran berkelanjutan.

Data Beban & Kinerja

Model	JGX-0648D-68A
Diameter Tali Kawat	6,8mm
Jumlah Loop Kawat	8
Rentang Beban Kompresi	2 – 45kg
Rentang Beban Ketegangan	1 – 30kg
Kisaran Beban Geser	0,8 – 25kg
Rentang Beban Gulungan	0,5 – 18kg
Kekakuan Statis (Kompresi)	12 ± 3 N/mm
Kekakuan Statis (Ketegangan)	8 ± 2 N/mm
Frekuensi Alami	8 – 15 Hz (tergantung beban)
Rasio Redaman	>15% (peredaman histeresis)
Lendutan Maksimum	±12 mm (kompresi) / ±8 mm (geser)
Faktor Amplifikasi pada Resonansi	≤ 3,0
Suhu Operasional	-75°C hingga +300°C
Berat Bersih per Isolator	~0,35kg
Diameter Lubang Pemasangan	8,5 mm (jarak pas untuk baut M8)

Jaminan Kualitas

Setiap isolator JGX-0648D-68A menjalani inspeksi dimensi 100%, verifikasi kurva defleksi beban, dan audit permukaan akhir sebelum pengiriman. Sertifikat material yang dapat dilacak secara batch tersedia berdasarkan permintaan. Isolator ini mematuhi standar manajemen mutu ISO 9001:2015 dan persyaratan lingkungan RoHS.

Aplikasi Industri Khas

Kompresor HVAC dan isolasi getaran chiller
Mesin CNC presisi dan peralatan pengukuran koordinat
Pemasangan elektronik kelautan dan instrumen navigasi
Isolasi selip genset dan pompa
Panel kontrol industri dan perlindungan rak server
Kemasan transportasi untuk instrumen sensitif

Untuk konfigurasi beban khusus, dukungan desain sistem multi-isolator, atau pertanyaan teknis, silakan hubungi tim teknik kami dengan menginformasikan bobot peralatan dan lingkungan pengoperasian spesifik Anda.
