JGX-0480D-72A Wire Rope Vibration Isolator Acoustic Micro-Vibration Isolation High Damping Industrial Shock Mount

Isolator Tali Kawat Akustik & Getaran Mikro JGX-0480D-72A — Koefisien Redaman Tinggi untuk Lingkungan Presisi

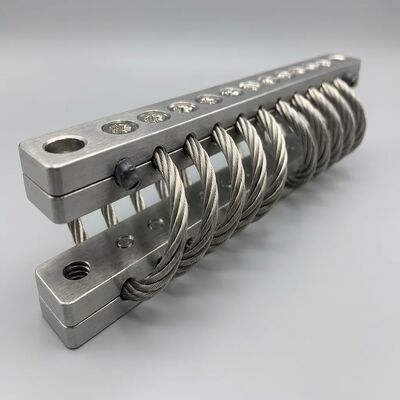

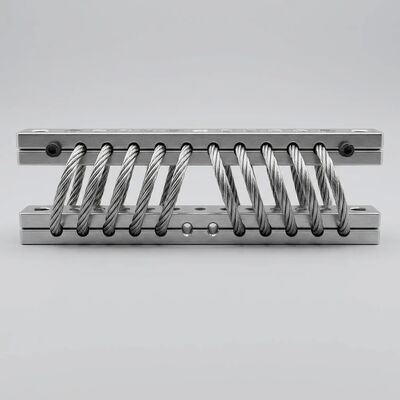

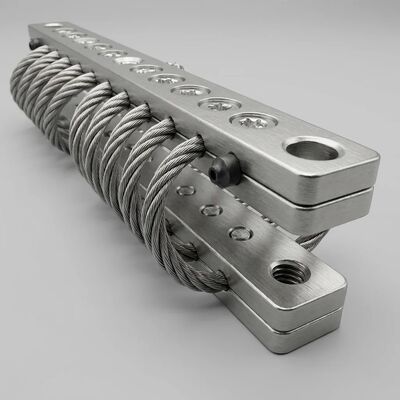

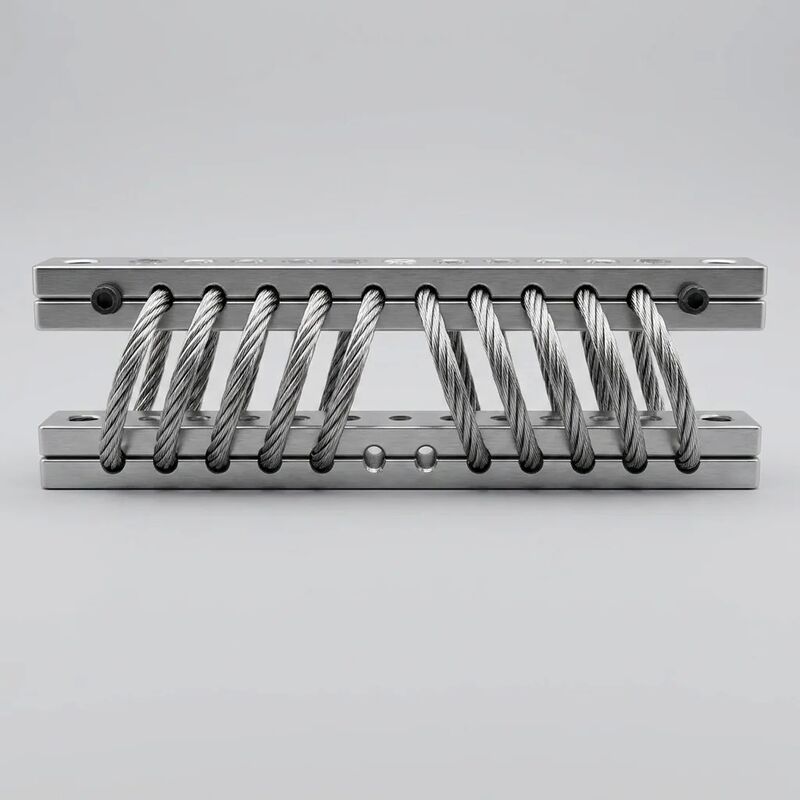

ItuJGX-0480D-72Aoleh Xi'an Hoan Microwave adalah isolator getaran tali kawat khusus yang dirancang untukisolasi akustik dan getaran mikrodi lingkungan di mana perpindahan sub-mikron dan transmisi kebisingan yang terdengar harus dikontrol dengan sangat presisi. Dibuat dengan tali kawat 304 baja tahan karat berdiameter 4,8 mm (untai 7*19, belitan heliks 10 koil) dan batang penahan paduan aluminium 6061-T6, isolator ini mendukung abeban statis terukur 72 kgsambil memberikan yang luar biasakoefisien redaman Coulomb yang tinggi(rasio redaman efektif 0,15–0,30) yang menekan getaran struktural dan kebisingan akustik yang disebabkan oleh struktur pada spektrum frekuensi yang luas.

Spesifikasi Teknis Lengkap

Bagaimana Redaman Coulomb Tinggi Menekan Akustik & Getaran Mikro

Fisika Disipasi Energi Antar Untai

Isolator karet konvensional menunjukkan redaman viskoelastik — suatu mekanisme yang bergantung pada frekuensi dan menghasilkan penumpukan panas internal pada frekuensi yang lebih tinggi. JGX-0480D-72A menggunakan mekanisme yang berbeda secara mendasar:Peredam Coulomb (gesekan kering).didistribusikan ke 133 filamen kawat baja individu dalam kabel 7*19. Saat isolator melentur karena masukan getaran, geseran relatif mikroskopis terjadi pada ribuan titik kontak kawat-ke-kawat di seluruh penampang kabel. Setiap peristiwa micro-slip mengubah sebagian kecil energi kinetik getaran menjadi panas yang dapat diabaikan — secara kolektif menghasilkan energi kinetik yang dapat diabaikan.rasio redaman efektif 0,15–0,30, jauh lebih tinggi daripada pegas baja tak teredam yang umumnya 0,05–0,10.

Redaman Frekuensi-Independen — Penting untuk Isolasi Broadband

Redaman viskoelastik pada dudukan karet turun tajam pada frekuensi di atas 100 Hz karena terbatasnya tingkat relaksasi molekul polimer. Sebaliknya, redaman Coulomb bersifat fundamentaltidak bergantung pada tarif— energi yang hilang per siklus bergantung pada amplitudo perpindahan, bukan frekuensi. Ini berarti JGX-0480D-72A mempertahankan koefisien redamannya yang tinggigetaran mikro sub-Hz (misalnya, goyangan bangunan pada 0,1–1 Hz) melalui eksitasi peralatan berputar frekuensi menengah (10–200 Hz) hingga kebisingan akustik yang disebabkan oleh struktur frekuensi tinggi (500 Hz – 4 kHz). Hasilnya adalah isolasi yang efektif di seluruh spektrum suara dan sub-suara – suatu kemampuan yang tidak dapat ditandingi oleh dudukan viskoelastik.

Kinerja Getaran Mikro — Isolasi Sub-Mikron

Dalam aplikasi presisi seperti litografi semikonduktor, mikroskop elektron, dan metrologi optik, amplitudo getaran di lantai sekecil 0,1 μm dapat menurunkan resolusi instrumen. Geometri 10 kumparan JGX-0480D-72A menyediakan:

• Kekakuan awal sangat rendah(~5–8 N/mm dalam defleksi milimeter pertama) — tali kawat merespons perpindahan sub-mikron secara elastis tanpa ambang batas "stiksi" yang mengganggu dudukan elastomer
• Tidak ada ambang batas mikro-slip— arsitektur kontak kawat terdistribusi memastikan redaman aktif bahkan pada amplitudo skala nanometer, tidak seperti peredam gesekan makroskopis yang memerlukan perpindahan minimum untuk mengaktifkan
• Respons proporsional kecepatan pada skala mikro— pada amplitudo di bawah ambang slip Coulomb, kekakuan tekukan kawat individu memberikan respons elastis murni, bertransisi dengan mulus ke redaman gesekan seiring dengan peningkatan amplitudo

Isolasi Akustik — Performa Terukur

Kerugian penyisipan diukur sesuai ISO 10846-2:2008, metode kekakuan dinamis, JGX-0480D-72A pada preload 72 kg.

Domain Aplikasi

• Lab Akustik & Ruang Anechoic:Mengisolasi peralatan HVAC, baki kabel, dan penyangga struktural dari cangkang ruang untuk mencegah jalur kebisingan yang mengapit yang mengganggu akurasi pengukuran medan bebas
• Metrologi & Semikonduktor Presisi:Tahap inspeksi wafer, mesin pengukur koordinat (CMM), tabel interferometer laser — di mana getaran lantai 0,1 μm merusak kemampuan pengulangan pengukuran
• Rumah Sakit & Layanan Kesehatan:Isolasi pendingin MRI, pemasangan mikroskop bedah, kontrol getaran inkubator neonatal — lingkungan di mana getaran mikro dan kebisingan yang terdengar berdampak langsung pada hasil klinis
• Studio Rekaman & Siaran:Isolasi lantai mengambang, pemasangan rak peralatan, decoupling HVAC — menjaga rasio signal-to-noise di lingkungan audio profesional
• Laboratorium Penelitian:Isolasi meja optik, pelepasan landasan mikroskop elektron, pemasangan peralatan laboratorium laser — di mana getaran bangunan merupakan faktor pembatas dalam resolusi eksperimental

Manufaktur Langsung Pabrik di Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (perkiraan 2005, Xi'an, Shaanxi) mengoperasikan 500+ karyawan fasilitas bersertifikat ISO 9001:2015 dengan permesinan CNC internal penuh, pembentukan tali kawat, perawatan permukaan, dan kemampuan pengujian dinamis 100%. Sebagai sebuahprodusen langsung dari pabrik, kami menghilangkan markup distributor — setiap JGX-0480D-72A dikirimkan langsung dari lini produksi kami ke dok penerima Anda dengan dokumentasi ketertelusuran yang lengkap. Setiap unit memiliki nomor seri unik yang terkait dengan catatan uji defleksi beban individualnya, sertifikat material EN 10204 3.1 untuk kawat SS304 dan stok batang Al 6061-T6, serta sertifikat kesesuaian.

Butuh isolasi akustik atau getaran mikro yang presisi?Hubungi tim teknik aplikasi Xi'an Hoan. Kirimkan spektrum getaran dan target isolasi Anda — kami memberikan proposal teknis dengan prediksi kurva kerugian penyisipan dalam waktu 48 jam.
