JGX-0400D-31.5A Isolator Getaran Tali Kawat Elastisitas Non-linier Pengganti Drop-In Peredam Prototipe Cepat

JGX-0400D-31.5A ?? Isolator tali kawat elastisitas non-linier dengan penggantian drop-in dan prototipe cepat 7 hari

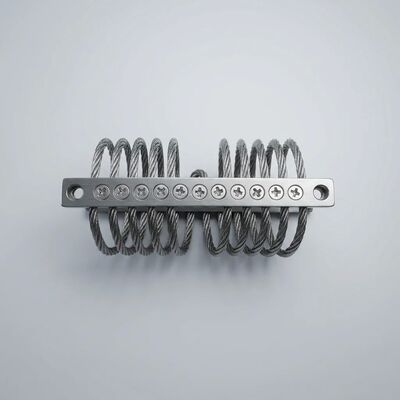

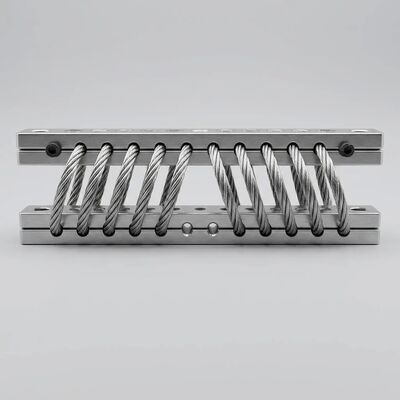

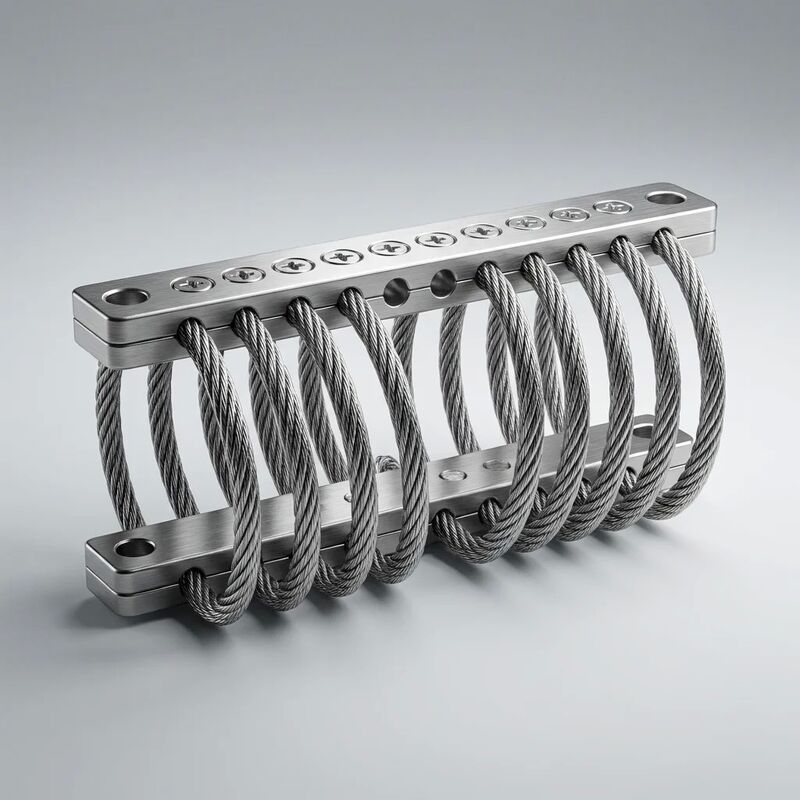

PeraturanJGX-0400D-31.5Aoleh Xi'an Hoan Microwave exploitselastisitas non-linieruntuk memberikan kinerja isolasi yang tidak dapat dicapai dengan pegas linier atau pegangan karet.8 kumparan simetris) ditangkap dalam paduan aluminium 6061-T6 batang denganInterface stud berujung M10 tipe D, menyediakan jalur penggantian bentuk langsung untuk isolator karet silinder tua.31.5 kg beban kompresi statis, JGX-0400D-31.5A didukung olehProgram prototipe cepat 7 hari kerjauntuk geometri batang khusus, nilai beban alternatif, dan konfigurasi pemasangan non-standar.

Data Teknik & Dimensi

Memahami Elastikitas Non-Linear

Isolator linier √ spiral spring, tabung karet, elastomer pad √ mengikuti Hukum Hooke: kekuatan proporsional dengan perpindahan (F = kx).mata air yang lembut mengisolasi getaran dengan baik tetapi menyimpang terlalu banyak di bawah kejut; mata air yang kaku membatasi defleksi kejut tetapi mengirimkan getaran langsung ke dalam struktur.

JGX-0400D-31.5A adalahGeometri tali kawat heliks 8-coilmenghasilkan respon yang berbeda secara mendasar, kekakuan progresif yang bergantung pada amplitudo yang tidak dapat dijelaskan oleh konstanta pegas tunggal:

Daerah I: Elastis Flexure (0 ‰ 2 mm, ~ 10 N/mm)

Pada amplitudo rendah yang khas dari getaran peralatan berputar terus-menerus (0,1 ∼2,0 mm dari puncak ke puncak), untaian kawat individu membengkok secara elastis dalam kisaran linier mereka.Ketahanan rendah ∼ sekitar 10 N/mm dalam kompresi ∼ menghasilkan isolasi yang efektif dengan > 90% attenuasi di atas eksitasi 20 HzIni adalah rezim di mana isolator menghabiskan > 99% dari masa operasinya, melindungi peralatan presisi dari getaran frekuensi tinggi yang halus tetapi merusak.

Wilayah II: Coulomb Engagement (2 ∼6 mm, ~ 22 N/mm)

Ketika amplitudo meningkat ke kisaran kejut moderat, perpindahan relatif untaian-ke-untaian tumbuh.133 filamen kawat individual di seluruh 7 * 19 kabel cross-section mulai meluncur satu sama lainRasio peredam efektif meningkat dari 0,10 menjadi 0.25, menghilangkan energi dampak melalui gesekan berskala mikro terdistribusi.Kekakuan meningkat menjadi sekitar 22 N/mm cukup untuk menahan pergeseran lebih lanjut tanpa mentransmisikan kekuatan yang berlebihan ke peralatan terisolasi.

Daerah III: Geometric Hardening (610+ mm, ~50 N/mm asymptotic)

Pada amplitudo yang tinggi mendekati batas geometris dari spiral, jari-jari efektif tali kawat berkurang dan lengan momen lentur lebih pendek.Ketahanan meningkat tajam hingga sekitar 50 N/mm ∙ 5* perkalian dari tingkat amplitudo rendah ∙ berfungsi sebagaiPeralatan decelerates lancar selama 4 mm terakhir perjalanan daripada menabrak ke hard stop kaku.Perlahan maksimum biasanya ≤ 15 G bahkan di bawah denyut masuk 30 G.

Penggantian Drop-in DATA Pertukaran Mekanis

JGX-0400D-31.5A dirancang untukPertukaran dimensi langsungdengan faktor bentuk isolator karet silinder yang banyak digunakan.

Tidak ada modifikasi sasis, tidak ada pengeboran, tidak ada pengelasan yang diperlukan.Dalam kebanyakan kasus, JGX-0400D-31.5A baut langsung ke titik pemasangan yang ada yang dikosongkan oleh isolator karet yang gagal.busing adaptor benang sederhana √ disediakan oleh Hoan tanpa biaya tambahan untuk pesanan evaluasi √ memberikan solusi 100% mekanis tanpa modifikasi peralatan.

Program Prototipe Cepat 7 Hari

Untuk aplikasi yang membutuhkan konfigurasi non-standar ̇ geometri batang yang berbeda, rating beban alternatif, batasan amplop khusus,atau integrasi dengan antarmuka pemasangan eksklusiflayanan prototipe cepat dengan 5 ‰ 7 hari kerja:

1. Hari 1:Pelanggan mengirimkan persyaratan dimensi, data beban, dan spesifikasi antarmuka pemasangan. insinyur aplikasi Hoan meninjau dan mengkonfirmasi kelayakan dalam 24 jam.
2. Hari ke-23:Model CAD 3D dihasilkan (STEP dan IGES format disediakan). Pelanggan meninjau dan menyetujui prototipe virtual ‡ modifikasi gratis pada tahap ini.
3. Hari ke-46:CNC machining custom aluminium alloy 6061-T6 retaining bars. Winding tali kawat ke jumlah kumparan dan pitch yang ditentukan.
4. Hari 7:100% verifikasi kurva beban-defleksi pada stand uji servo-hidraulik pemeriksaan visual, kemasan, dan pengiriman ekspres laporan uji lengkap dan sertifikat bahan termasuk

Jumlah prototipe (1 ¢ 20 unit) tidak dikenakan biaya alatSemua mesin batang dilakukan pada peralatan CNC standar menggunakan proses yang sama yang akan diterapkan dalam produksi massal.Ini menghilangkan hambatan amortization alat yang biasanya membuat solusi isolasi kustom dalam jumlah kecil mahal.

Spesifikasi kemasan

• Paket Unit Individu:Tas anti korosi VCI + sisipan busa PE yang dipotong mati + karton satu unit bermerek Hoan (210 * 95 * 65 mm, sekitar 0,85 kg bruto)
• Master Carton (20 unit):Flot B ber dinding ganda bergelombang, 440 * 220 * 350 mm, sekitar 16,5 kg bruto
• Pemuatan pallet (1200*800 EUR):24 master carton = 480 unit, sekitar 420 kg bruto, dibungkus dengan pelindung sudut
• Paket dokumentasi:EN 10204 3.1 sertifikat material (kawat SS304 + Al 6061-T6 bar), laporan inspeksi dimensi, kurva beban-deflection per nomor seri, sertifikat kesesuaian

Contoh Integrasi Aplikasi

• Pump Skid Retrofit:Stasiun transfer kimia 6 pompa menggantikan 24 pegangan silinder neopren yang terdegradasi (umur: 18 bulan) dengan isolasi JGX-0400D-31.5A.Tidak diperlukan pengolahan ulang. Setelah 5+ tahun, isolator menunjukkan degradasi nol menghilangkan penutupan pabrik tahunan 2 hari untuk inspeksi dan penggantian mount.
• Mobil Generator OEM Integrasi:Seorang produsen generator diesel yang dipasang di trailer beralih produksi pertengahan dari pegangan sandwich karet M12 ke isolator JGX-0400D-31.5A.Simpel M12-ke-M10 adaptor bushings disediakan bolt-on transisi tanpa desain ulang kandangKeberlanjutan kejutan selama transportasi jalan meningkat dari 10 G menjadi 30+ G rating, mengurangi klaim garansi lebih dari 60%.
• Isolasi pendingin HVAC khusus:Sebuah pusat data membutuhkan isolasi getaran untuk 6 unit pendingin atap dengan jarak rel frame non-standar. tim prototipe cepat Hoan dirancang custom-panjang batang aluminium (bahan 6061-T6 yang sama,sama M10 studs) dalam waktu 6 hari kerjaPrototipe divalidasi di lokasi dalam waktu 2 minggu dari penyelidikan awal dari konsep hingga instalasi operasional dalam waktu kurang dari satu bulan.

Tentang Xi'an Hoan Microwave Co. Ltd.

Berkantor pusat di Xi'an, Provinsi Shaanxi sebuah pusat manufaktur penerbangan dan presisi utama Xi'an Hoan telah menjadi spesialis isolasi getaran khusus sejak tahun 2005.Fasilitas yang disertifikasi tahun 2015 mempekerjakan lebih dari 500 staf termasuk 100+ insinyur R&DKami mempertahankan persediaan yang komprehensif dari isolator seri JGX standar untuk pengiriman segera dan sel prototipe cepat khusus untuk konfigurasi khusus.Dengan ekspor ke 35+ negara dan komitmen respon 24 jam pertanyaan teknis, kami dilengkapi untuk mendukung kebutuhan isolasi getaran Anda dari evaluasi prototipe melalui produksi massal.

Butuh konfigurasi isolator khusus atau siap untuk memenuhi syarat JGX-0400D-31.5A untuk aplikasi Anda?Hubungi tim teknik aplikasi Xi'an Hoan. Kirimkan data beban dan spesifikasi pemasangan Anda. Kami mengembalikan proposal prototipe dalam waktu 48 jam dan kapal evaluasi unit dalam waktu 7 hari kerja.
