JGX-0240D-7.7A Isolator Getaran Tali Kawat

Ringkasan Produk

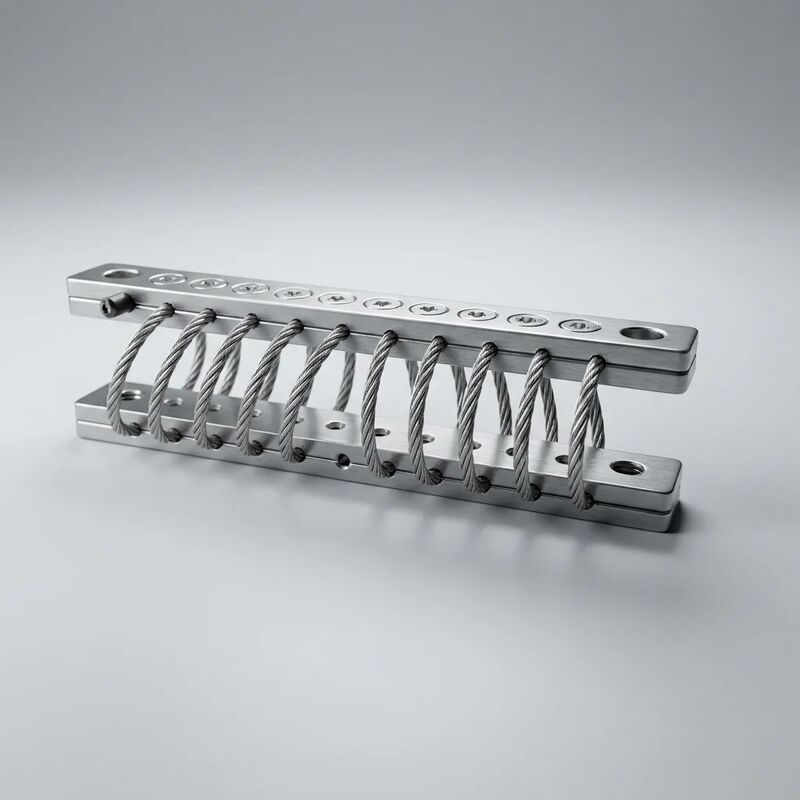

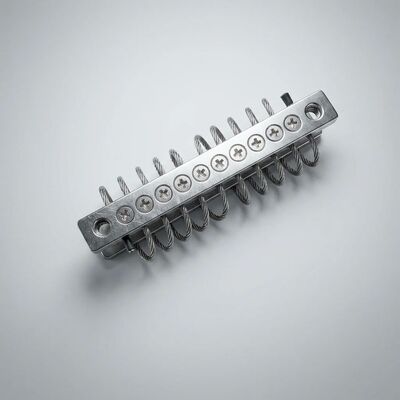

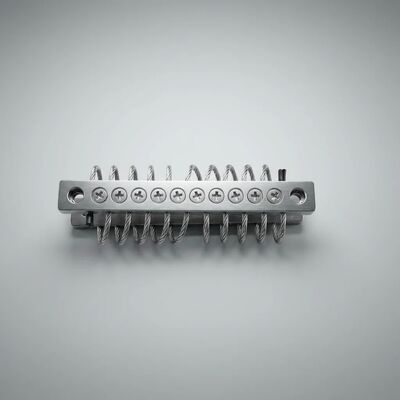

PeraturanJGX-0240D-7.7Aadalah isolator getaran tali kawat tugas berat yang dirancang untuk peralatan industri yang membutuhkankekakuan jangka panjang yang stabildanPengendalian getaran broadbandPada intinya adalah 8-coil helix yang terbentuk dari 7,7 mm diameter stainless steel 304 tali kawat dalam 7 * 19 konfigurasi untaian, electropolished untuk ketahanan korosi.240 kg beban statis per mountdengan kapasitas input kejut maksimum 40 g. Karakteristiknya adalahDesain struktural dengan creep nol— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceDokumen referensi ini menyajikan data rekayasa lengkap untuk spesifikasi, integrasi, dan verifikasi kinerja.

Data Dimensi & Fisik

Sifat-sifat material

Karakteristik kekakuan & beban-defleksi

JGX-0240D-7.7A pamerankekakuan nonlinier karakteristik desain yang disengaja yang meningkatkan kinerja isolasi broadband dan memberikan dukungan beban progresif:

Kinerja Dinamis

Mekanisme Penghapusan

Dua mekanisme disipasi energi independen beroperasi secara bersamaan dalam spiral tali kawat:

• Coulomb (garing gesekan) Damping:Saat bundel 7 * 19 untai membengkok, 133 kawat individu per seksi silang kumparan mengalami micro-slip di antarmuka kontak mereka.Mekanisme yang bergantung pada amplitudo ini paling efektif di mana perpindahan eksitasi melebihi ambang slip biasanya frekuensi menengah hingga tinggi, getaran amplitudo rendah hingga sedang. kekuatan amping Coulomb efektif adalah sekitar 815% dari beban dinamis yang diterapkan.
• Damping histeretik (bahan):Deformasi elastis siklik dari kisi baja tahan karat austenit menghasilkan loop histeresis tegangan-tekanan yang luas tertutupnya mewakili energi yang hilang per siklus.Mekanisme ini adalah frekuensi independen perbedaan penting dari pendekatan peredam viskos yang menjadi semakin tidak efisien pada frekuensi rendah.

Kinerja Isolasi Kuantitatif

Kinerja kelelahan dan kelelahan

Struktur Zero-Creep: Dasar Teknik

Creep dalam isolator konvensional bermanifestasi sebagai penurunan progresif dan perubahan kekakuan di bawah beban berkelanjutan.mempercepat pada suhu tinggi. Steel coil spring dapat mengalami relaksasi stres jika tidak benar preset dan shot-peened.

JGX-0240D-7.7A mencapai karakteristik nol-creep melalui tiga elemen desain:

1. Jalur beban seluruh logam:Baja tahan karat tidak merayap pada suhu kerja di bawah sekitar 300 °C – sifat material dasar yang menghilangkan mekanisme deformasi yang bergantung pada waktu yang ada pada polimer.
2. Pengurangan tekanan termal setelah terbentuk:Setelah tali kawat digulung ke dalam geometri spiral 8-coil, perakitan menjalani perawatan panas terkontrol untuk meringankan ketegangan pembentukan residual.Bahkan tali kawat baja akan menunjukkan relaksasi dimensi terukur selama bulan layanan awal sebagai membentuk tegangan mendistribusikan kembali.
3. Batas rentang ketegangan:Geometri kumparan dirancang sedemikian rupa sehingga di bawah beban statis nominal, ketegangan kawat individu tetap berada dalam wilayah elastis (< 30% dari ketegangan yield),memberikan margin yang substansial terhadap akumulasi hasil mikro selama jutaan siklus beban.

Kepatuhan Lingkungan & Peraturan

Ringkasan Spesifikasi Teknis

Aplikasi yang direkomendasikan

• Set Generator Diesel & Gas (50~500 kVA):Isolasi broadband menangani eksitasi multi-harmonik dari pembakaran, ketidakseimbangan berputar, dan kekuatan magnet alternator secara bersamaan.
• Paket kompresor industri:Reciprocating dan kompresor sekrup menghasilkan getaran spektrum luas yang isolator tunggal-tuned tidak dapat menutupi.
• Pompa Sentrifugal & Skid Pompa:Mengatasi getaran sinkron pada kecepatan berjalan dan rangsangan turbulensi yang disebabkan oleh turbulensi broadband di instalasi aliran tinggi.
• Paket HVAC Chiller & Air Handler:Karakteristik creep-zero memastikan unit berat tetap berada pada level yang kritis untuk pengembalian minyak di kompresor sekrup dan gulung.
• Sistem kipas angin dan alat pengembung industri:Mempertahankan efektivitas isolasi di seluruh VFD-driven variable-speed operation, tidak seperti pengisolasi yang disetel.
• Pemasangan Transformer Listrik:Kekakuan yang stabil mencegah ketidakselarasan secara bertahap yang dapat menekan koneksi bushing dan mengorbankan isolasi trafo yang diisi minyak.

Praktik Terbaik Pemasangan

• Persiapan permukaan:Permukaan pemasangan harus rata dalam 0,5 mm di seluruh jejak isolator.
• Pilihan pengikat:Gunakan baut M12 dari baja tahan karat (minimal A2-70) dengan penggiling datar di bawah kepala dan kacang baut.Jangan mengganti pengikat baja karbon karena korosi galvanik akan terjadi di antarmuka baja tahan karat.
• Proses torsi:Teken secara progresif hingga 45 ‰ 55 N · m kering (35 ‰ 45 N · m dilumasi). Tekan silang dalam pola diagonal. Jangan over-torque ̇ isolator tidak harus dikompresi saat istirahat.
• Distribusi beban:Untuk instalasi multi-mount, pastikan total berat yang didukung didistribusikan dalam ± 10% di semua isolasi.
• Perlindungan:Mempertahankan jarak minimum 25 mm di sekitar semua gulungan tali kawat untuk memungkinkan defleksi tanpa batasan di bawah beban kejut.

Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara JGX-0240D-7.7A dan JGX-0160D-4.8A yang lebih kecil?
JGX-0240D-7.7A adalah varian kapasitas yang lebih tinggi: 240 kg vs 160 kg beban statis nominal, tali kawat 7,7 mm vs 4,8 mm, 8 kumparan vs 6 kumparan, dan 40 g vs 30 g rating kejut.Keduanya memiliki arsitektur logam yang sama.Untuk peralatan dalam kisaran 100-240 kg per mount, JGX-0240D-7.7A memberikan isolasi optimal dalam jendela beban yang dirancang.

T: Dapatkah saya menggunakan lebih sedikit pegangan pada beban yang lebih tinggi per pegangan?
Untuk kinerja isolasi terbaik, gunakan masing-masing isolator dalam kisaran 40~80% dari kapasitas nominalnya (96~192 kg untuk JGX-0240D-7.7A).Beban di atas 80% mengurangi margin defleksi dinamis yang tersedia untuk penyerapan kejut. beban di bawah 40% mengurangi efisiensi damping karena gesekan Coulomb tergantung pada tekanan kontak antara untaian kawat.

T: Apakah saya membutuhkan pengaman lateral dengan isolasi tali kawat?
Tidak, ini adalah keuntungan utama. karakteristik peredam semua sumbu dari geometry tali kawat spiral memberikan isolasi dalam kompresi, geser, dan gulung secara bersamaan.Snibbers atau penahan sisi terpisah tidak diperlukan untuk operasi normalUntuk peristiwa kejut yang ekstrim (lebih dari 40 g), konsultasikan dengan tim teknik aplikasi kami untuk rekomendasi pengendalian tambahan.

T: Apakah sertifikat RoHS dan REACH tersedia?
Ya. Produk ini sepenuhnya sesuai dengan RoHS dan REACH. Deklarasi kepatuhan dan laporan komposisi bahan tersedia atas permintaan untuk paket dokumentasi peraturan Anda.

T: Perawatan apa yang diperlukan?
Tidak ada, desain semua logam membutuhkan nol pelumasan, nol torsi ulang, nol penyesuaian, dan nol penggantian komponen.Pemeriksaan visual selama interval pemeliharaan peralatan yang teratur cukup untuk mengkonfirmasi integritas.
