JGX-0160D-4.8A Isolator Getaran Tali Kawat

Apa itu JGX-0160D-4.8A?

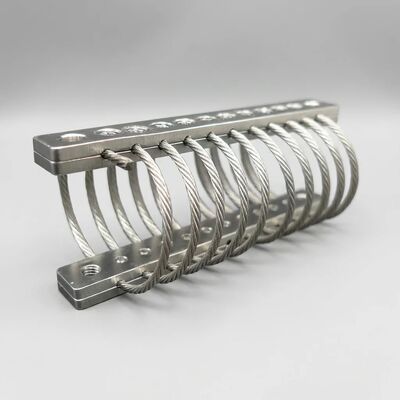

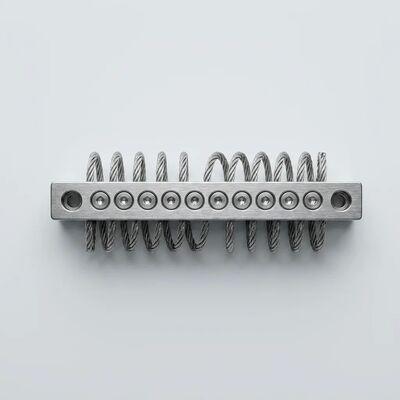

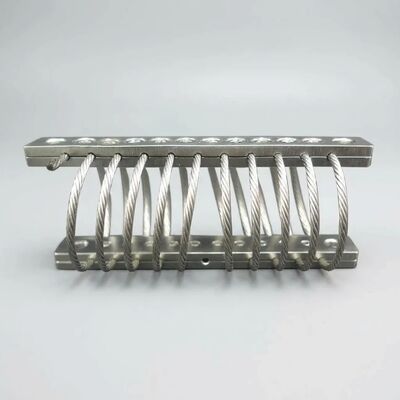

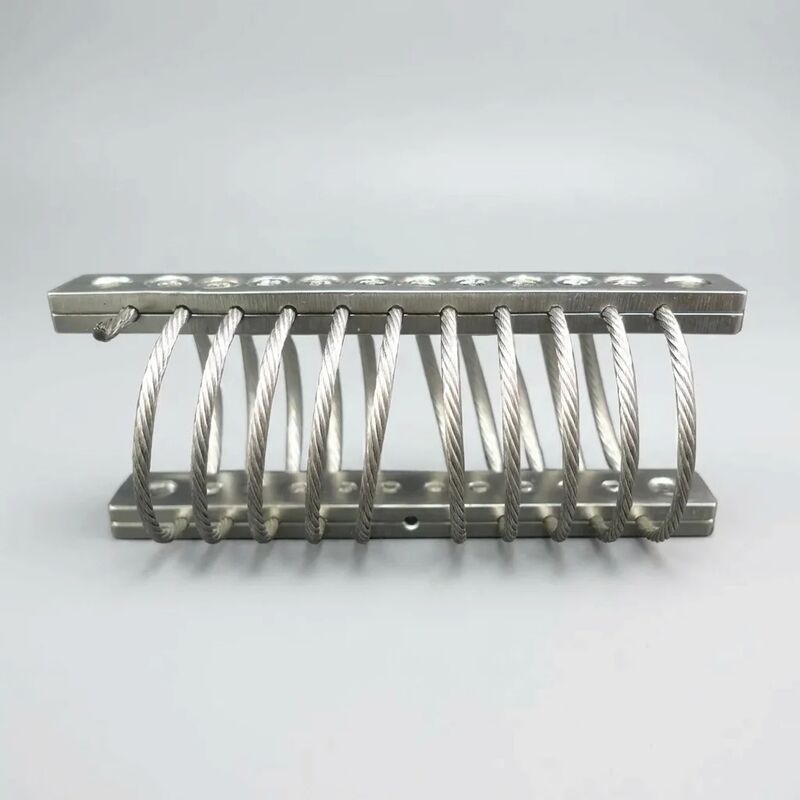

PeraturanJGX-0160D-4.8Aadalah pengisolasi getaran tali kawat yang dirancang dengan presisi yang menggunakan tali kawat stainless steel 4,8mm yang diputar secara heliks 304 sebagai elemen peredamnya.Berbeda dengan bantalan karet konvensional atau isolasi coil spring, ia menyediakanisolasi getaran multi arah semua sumbuDengan kapasitas beban statis nominal 160 kg per mount,JGX-0160D-4.8A cocok untuk peralatan industri tugas menengah di mana kejut multi-arah dan getaran terus-menerus mengancam keandalan komponen.

Bagaimana Pengendapan Tali Kawat Bekerja

JGX-0160D-4.8A bergantung pada dua mekanisme peredam komplementer yang beroperasi secara paralel:

• Coulomb (Friction) Damping:Saat tali kawat membengkok di bawah beban dinamis, untaian individu dalam konstruksi kawat 7 * 19 saling menggosok, mengubah energi kinetik menjadi panas yang tidak penting melalui gesekan kering.Mekanisme ini bergantung pada amplitudo defleksi yang lebih besar menghasilkan disipasi energi yang lebih besar.
• Damping histeretik:Tali kawat stainless steel mengalami deformasi elastis siklik di bawah getaran, menciptakan loop histeresis tegangan-tekanan yang menyerap energi di setiap siklus pemuatan.Ini memberikan attenuasi broadband yang konsisten dari resonansi struktur frekuensi rendah ke getaran mesin frekuensi tinggi.

Bersama-sama, mekanisme ini mencapairasio peredam 0,15-0.25dan menyampaikanEfisiensi isolasi melebihi 95% pada frekuensi di atas 25 Hzdi bawah beban nominal kinerja yang tetap stabil di seluruh kisaran operasi -40 °C sampai +120 °C tanpa perubahan kekakuan yang tergantung pada suhu yang khas untuk isolator elastomer.

Mengapa Insinyur Memilih JGX-0160D-4.8A

1. Isolasi semua sumbu asli tanpa kompromi

Sebagian besar isolator konvensional dioptimalkan untuk arah beban tunggal.atau torsional dengan mekanisme peredam yang samaHal ini membuatnya sangat berharga untuk peralatan yang dipasang pada struktur yang tidak kaku, platform mobile, atau lokasi di mana sumber getaran tidak dapat diprediksi arahnya.

2. Suppression Resonansi Superior Di Sepanjang Spektrum yang Luas

Resonansi struktural terjadi ketika frekuensi eksitasi sejajar dengan frekuensi alami sistem, memperkuat getaran ke tingkat yang merusak.Karakteristik kekakuan nonlinier: dengan meningkatnya defleksi, geometri tali kawat secara progresif mengeras, menggeser frekuensi alami sistem dari kondisi resonansi.8 ∼ 12 Hz dengan beban nominal, isolator ini secara efektif melepaskan peralatan dari sumber rangsangan industri umum (putaran motor, pulsa pompa, reciprocation kompresor) sebelum resonansi dapat berkembang.

3. Operasi bebas pemeliharaan selama umur instalasi

Konstruksi semua logam menghilangkan setiap titik degradasi yang menyiksa isolasi tradisional: tidak ada karet untuk mengoksidasi dan retak, tidak ada cairan hidrolik untuk bocor, tidak ada coil musim semi untuk kelelahan dan melemah,tidak ada sendi yang terikat untuk delaminasi. JGX-0160D-4.8A membutuhkanTidak ada pemeliharaan terjadwal- tidak ada pelumasan, tidak ada torsi ulang, tidak ada siklus inspeksi visual di luar apa yang sudah ada dalam rencana pemeliharaan peralatan.10 juta siklus pada beban nominaltanpa perubahan yang terukur dalam kinerja peredam.

4. Kinerja yang dapat diprediksi di atas suhu ekstrem

Sementara isolasi karet kaku di iklim dingin (menghilangkan efektivitas isolasi) dan melembutkan dalam panas (berisiko terlalu miring), JGX-0160D-4.8A tali kawat stainless steel menunjukkan variasi kekakuan yang tidak signifikan antara -40 °C dan +120 °CStabilitas termal ini menghilangkan kebutuhan untuk penyesuaian musiman dan memastikan perlindungan getaran yang konsisten di instalasi luar ruangan, fasilitas yang tidak dipanaskan,dan aplikasi peralatan suhu tinggi.

Spesifikasi Teknis

Aplikasi Industri Tipikal

• Unit HVAC & Air Handling:Mengisolasi getaran kipas dan kompresor dari struktur bangunan, mengurangi transmisi suara frekuensi rendah di fasilitas komersial dan industri.
• Generator industri:Melindungi set generator dari getaran yang disebabkan sendiri dan kejut eksternal, memperpanjang umur bantalan alternator.
• Kompresor yang bergantian:Mengatasi frekuensi denyut khas kompresor tipe piston di mana isolator sumbu tunggal gagal menangkap mode osilasi lateral.
• Peralatan Metrologi Presisi:CMM, sistem inspeksi optik, dan neraca laboratorium mendapat manfaat dari isolasi semua sumbu yang menjaga akurasi pengukuran di lingkungan lantai pabrik.
• Kabinet Kontrol & Lapisan Listrik:Melindungi PLC sensitif, VFD, dan relay logika dari getaran mesin lingkungan yang dapat menyebabkan kontak bising dan kegagalan dini.
• Pembuatan pompa industri:Mengisolasi set pompa bertenaga motor dan bertenaga mesin dalam perawatan air, pengolahan kimia, dan aplikasi transfer minyak.

Penjaminan Kualitas & Pengujian

Setiap isolator JGX-0160D-4.8A diproduksi di bawahISO 9001:2015pengujian produksi meliputi:

• Verifikasi defleksi beban statis pada 100% dari kapasitas nominal
• Pemeriksaan keseragaman tegangan tali kawat di semua 6 gulungan
• Kesesuaian dimensi dengan toleransi desain
• Pemeriksaan akhir permukaan untuk konsistensi electropolishing
• Pelacakan batch dengan sertifikasi bahan lengkap tersedia atas permintaan

Protokol pengujian kustom termasuk penggeser frekuensi tertentu, pengujian impuls kejut, atau paparan lingkungan yang diperpanjang dapat ditampung untuk persyaratan kualifikasi OEM.

Catatan Pemasangan

JGX-0160D-4.8A dipasang melalui lubang plat dasar dalam konfigurasi Base-to-Base atau Base-to-Equipment.

• Pastikan permukaan pemasangan rata dan kaku untuk mencegah distorsi pra-beban
• Mendistribusikan beban secara merata ketika menggunakan beberapa isolator di bawah satu basis peralatan
• Memverifikasi bahwa total berat yang didukung berada dalam 40~80% dari kapasitas nominal gabungan untuk efisiensi isolasi terbaik
• Memungkinkan kelonggaran yang memadai di sekitar gulungan tali kawat untuk defleksi tanpa batasan di bawah beban kejut

Pertanyaan yang Sering Diajukan

T: Bagaimana JGX-0160D-4.8A dibandingkan dengan pegangan karet?
Tulang karet terdegradasi secara dapat diprediksi dari waktu ke waktu karena oksidasi, paparan ozon, dan kelelahan siklik yang biasanya membutuhkan penggantian setiap 3-5 tahun di lingkungan industri.Semua logam JGX-0160D-4.8A tidak memiliki mekanisme degradasi di bawah operasi normal dan memberikan kekakuan yang lebih konsisten melalui suhu ekstrem.

T: Dapatkah isolator ini digunakan di luar ruangan?
Ya. bahan SS304 dan electropolished akhir memberikan ketahanan yang kuat terhadap hujan, kelembaban, dan paparan UV.Silakan lihat panduan aplikasi lingkungan keras kami (lihat JGX-0160D-4.8A Halaman produk Marinir/Offshore).

T: Berapa jumlah pesanan minimum?
Pesan standar mulai dari 10 buah. Untuk prototipe atau kuantitas kualifikasi, silakan hubungi tim penjualan kami untuk pengaturan sampel.

T: Apakah kalibrasi beban khusus tersedia?
Ya panjang tali kawat, jumlah kumparan, dan geometri pemasangan dapat disesuaikan dengan kebutuhan beban tertentu.Hubungi kami dengan rentang beban target Anda dan kendala pemasangan untuk proposal konfigurasi khusus.
