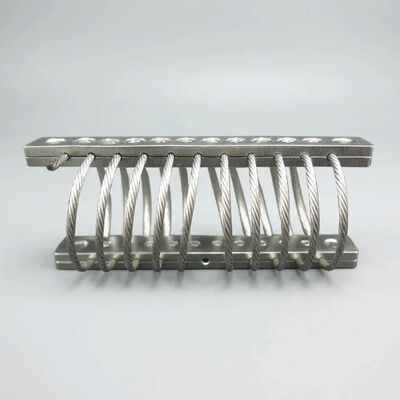

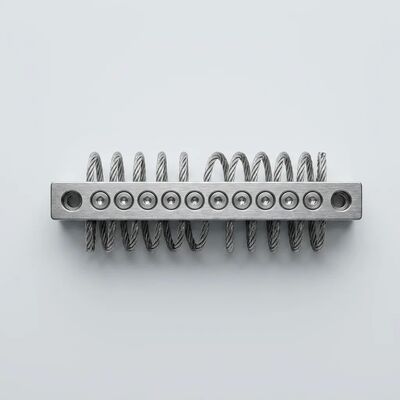

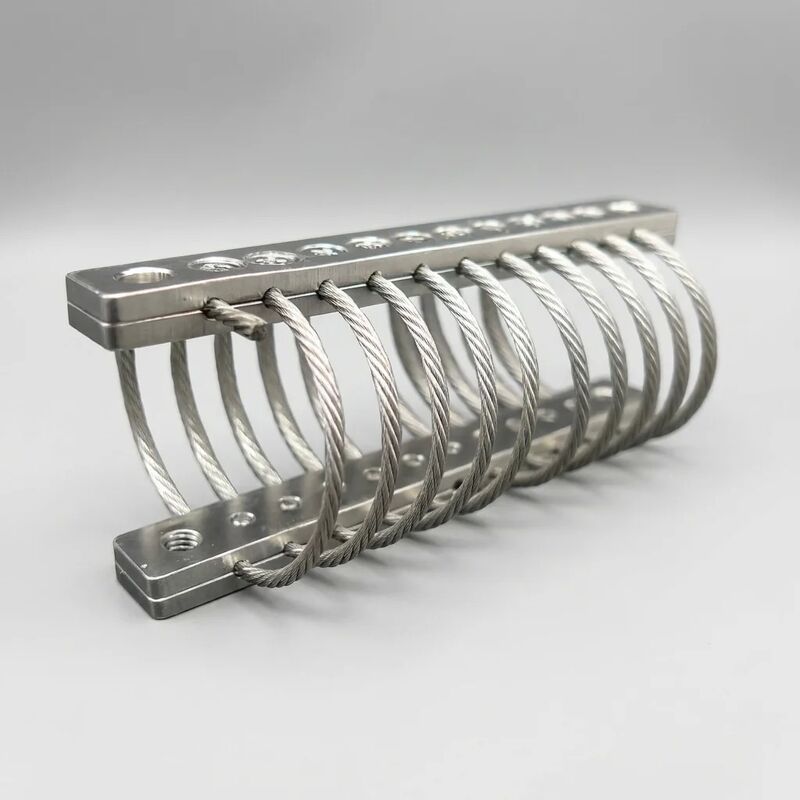

JGX-0160D-4.8A Isolator Getaran Tali Kawat

Ketika Isolator Standar Tidak Cukup

Di lingkungan di mana semprotan garam mengorosi permukaan logam dalam beberapa bulan, di mana suhu lingkungan bergeser 80 ° C antara siang dan malam,dan di mana aksesibilitas peralatan membuat pemeliharaan rutin tidak praktis.JGX-0160D-4.8Aisolasi getaran tali kawat dirancang khusus untuk kondisi ini, menggabungkanisolasi getaran multi arah semua sumbudenganumur layanan yang diperpanjang tanpa perawatanyang menghilangkan siklus penggantian terjadwal yang melekat pada alternatif elastomer. di intinya: Heliks 6 kumparan dari kabel kawat baja tahan karat 304 4,8mm yang dielektrolisasi, ditakdirkan untuk beban statis 160 kg,beroperasi dengan andal dari -40°C sampai +120°C.

Ketahanan Lingkungan: Dirancang untuk Bertahan

Semprotan Garam & Atmosfer Laut

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachDalam pengujian semprotan garam independen menurut ASTM B117, tali kawat SS304 yang dipoles melebihi1,000 jamdari paparan tanpa lubang atau degradasi struktural, membuat JGX-0160D-4.8A cocok untuk:

• Dek peralatan platform lepas pantai (pompa, generator, kompresor)
• Fasilitas industri pesisir dalam radius 5 km dari garis pantai
• Ruang mesin kapal komersial (mount mesin, peralatan bantu)
• Infrastruktur pelabuhan dan pelabuhan (konduktor konveyor, unit daya derek)

Ekstrim Suhu Tanpa Performance Drift

Tidak adanya elemen elastomer berarti JGX-0160D-4.8A tidak mengalami kekakuan transisi kaca yang membuat isolator karet tidak efektif di bawah -20 °C,atau pelembutan termal yang menyebabkan penurunan di atas 70 °C. Ituvariasi kekakuan di seluruh kisaran -40°C sampai +120°C kurang dari 5%Stabilitas ini sangat penting untuk peralatan yang dipasang di fasilitas Arktik yang tidak dipanaskan, instalasi luar Timur Tengah,atau kompartemen mesin di mana suhu lingkungan biasanya melebihi 90°C.

Kelembaban, Pencucian & Paparan Kimia

Di luar lingkungan laut, konstruksi SS304 yang dipoles tahan terhadap kelembaban tinggi yang terus-menerus dari instalasi tropis,bahan kimia pembersih agresif yang digunakan dalam siklus pencucian pengolahan makanan, dan atmosfer yang sedikit asam yang ditemukan di beberapa fasilitas pengolahan kimia dan pemurnian air limbah.finishing yang dipoles menghilangkan porositas permukaan dan mengurangi luas permukaan efektif yang tersedia untuk adhesi kontaminan lebih dari 80% dibandingkan dengan stainless steel yang diproses.

Mengapa JGX-0160D-4.8A unggul dalam instalasi jarak jauh dan tidak dapat diakses

Tidak ada pemeliharaan terjadwal

Untuk peralatan yang dipasang di platform lepas pantai, stasiun pompa jarak jauh, atau struktur tinggi di mana kunjungan pemeliharaan melibatkan akses derek, izin keselamatan, dan waktu henti produksi,Nilai ekonomi isolator bebas pemeliharaan tidak dapat dilebih-lebihkan. JGX-0160D-4.8A memilikiTidak ada komponen yang dapat dikonsumsi: tidak ada elemen karet yang harus diganti, tidak ada cairan untuk mengisi, tidak ada pegas untuk kembali, dan tidak ada sendi yang diikat untuk memeriksa pemisahan.10 juta siklus bebantetap dalam 5% dari as-manufactured baseline, secara efektif merupakan komponen seumur hidup untuk sebagian besar peralatan industri.

Perlindungan semua sumbu untuk lingkungan dinamis multi-arah

Platform lepas pantai, kapal komersial,dan peralatan bergerak mengalami getaran yang secara inheren multi-arah gelombang-diinduksi pitching dan rolling menggabungkan dengan mesin-diinduksi vertikal dan torsional eksitasi untuk menciptakan kompleksJGX-0160D-4.8A kawat rope geometri memberikan asliisolasi multi arah semua sumbudalam satu mount kompak, menyerap energi secara bersamaan dalam kompresi, shear, dan roll mode.Ini menghilangkan kompleksitas rekayasa untuk menentukan dan mengorientasikan beberapa isolator sumbu tunggal untuk setiap derajat kebebasan.

Kinerja yang konsisten di bawah beban variabel

Lingkungan getaran jarang statis. Pompa yang beroperasi dengan lancar pada aliran desain dapat kavitasi dalam kondisi aliran rendah;kompresor yang seimbang pada beban penuh dapat menghasilkan harmonik yang berbeda selama startupKombinasi JGX-0160D-4.8A dari amplitudo-dependent Coulomb damping dan frekuensi-independent histeretik damping memberikanisolasi broadband yang beradaptasi dengan perubahan kondisitanpa memerlukan penyesuaian atau penyesuaian manual ∙ keuntungan yang signifikan bagi peralatan yang beroperasi di berbagai kecepatan, beban, atau kondisi proses.

Spesifikasi Teknis

Panduan Aplikasi menurut Industri

Minyak & Gas Luar Pantai

Pada platform produksi lepas pantai dan kapal FPSO, waktu operasi peralatan secara langsung mempengaruhi pendapatan.dan pengering udara instrumen di mana atmosfer yang sarat garam dan operasi 24/7 membutuhkan solusi isolasi yang tidak terdegradasi antara penutupan terjadwal.Desain bebas pemeliharaan sangat dihargai untuk peralatan yang terletak di dek bawah atau di ruang tertutup di mana akses untuk penggantian isolator akan membutuhkan persiapan dan waktu henti yang signifikan.

Marinir Komersial

Untuk kapal kargo, feri penumpang, kapal penarik, dan perahu layanan, JGX-0160D-4.8A menyediakan isolasi getaran untuk peralatan bantu mesin utama, unit pendingin HVAC, pompa kebakaran darurat,dan konsol elektronik jembatanKarakteristik isolasi semua sumbu menangani lingkungan gerakan roll-pitch-heave yang unik untuk peralatan yang dipasang di kapal,sementara konstruksi SS304 yang dipoles tahan terhadap kelembaban yang terus-menerus dan paparan air garam sesekali dari ruang mesin dan instalasi tingkat dek.

Infrastruktur Pesisir

Pembangkit desalinasi, terminal LNG, unit tenaga derek pelabuhan, dan fasilitas pengolahan air limbah pesisir beroperasi di atmosfer di mana tingkat deposit klorida dapat melebihi 50 mg/m2 per hari.JGX-0160D-4.8A permukaan dielektrolisasi meminimalkan adhesi klorida dan menghilangkan mikro-pitching situs inisiasi yang mempercepat korosi pada baja tahan karat standar atau lapisan baja karbon mounts.

Pengolahan Makanan dan Minuman

Akhir yang dipoles tidak hanya tahan korosi ia menyediakan permukaan higienis bebas dari micro-crescence di mana bakteri bisa berlindung, membuat JGX-0160D-4.8A cocok untuk pompa, conveyor,dan peralatan pencampuran di fasilitas yang sering dicuci tekanan tinggi dengan bahan kimia pembersihTidak adanya elemen karet juga menghilangkan kekhawatiran tentang partikel elastomer yang mencemari area produksi.

Fasilitas yang Terpencil & Tidak Dijaga

Stasiun pompa, tempat penampungan peralatan telekomunikasi, dan stasiun pemantauan di lokasi terpencil memiliki tantangan umum:biaya kunjungan pemeliharaan sering melebihi biaya komponen yang sedang dilayaniJGX-0160D-4.8A telah diverifikasi hidup layanan bebas pemeliharaan membuatnya spesifikasi default untuk isolasi getaran di instalasi di mana teknisi berkualitas terdekat jam atau hari jauhnya.

Perbandingan Total Biaya Kepemilikan

Ketika mengevaluasi solusi isolasi getaran, biaya pengadaan hanyalah titik awal.

• Pengikat karet:Biaya awal: rendah. Interval penggantian yang diharapkan: 3 5 tahun karena set oksidasi dan kompresi. Lebih dari 10 tahun: 2 3 siklus penggantian ditambah tenaga kerja dan waktu henti. Total biaya:biasanya 3 ¢ 5 * biaya pemasangan awal.
• Pengisolasi pegas dengan bantalan elastomer:Biaya awal: moderat. Penggantian bantalan setiap 3-5 tahun, ditambah pemeriksaan musim semi berkala dan retensi mungkin. Membutuhkan snubber lateral untuk aplikasi multi-arah, menambahkan kompleksitas.
• JGX-0160D-4.8A Isolator Tali Kawat:Tidak ada siklus penggantian, tidak ada inspeksi di luar pemeliharaan peralatan standar, tidak ada snubber tambahan atau pembatasan.

Panduan Pemilihan & Pemasangan

Untuk menentukan jumlah isolasi JGX-0160D-4.8A yang benar untuk aplikasi Anda:

1. Menghitung total berat yang didukungtermasuk peralatan, rangka pemasangan, dan setiap beban pipa/saluran yang melekat.
2. Berbagi dengan 160 kg(beban statis nominal per isolator) untuk menentukan jumlah minimal mount.
3. Menggunakan faktor layanan 1,5 ̊2.0untuk peralatan dinamis (pompa, kompresor, mesin) atau 1.2~1.5 untuk peralatan statis (kabinet kontrol, trafo).
4. Mengumpulkanke jumlah genap dan didistribusikan secara simetris di bawah dasar peralatan.

Untuk kinerja isolasi yang optimal, pastikan permukaan pemasangan rata, kaku, dan bersih.Hindari terlalu banyak torsi .

Hubungi tim rekayasa aplikasi kami untuk bantuan seleksi spesifik proyek, permintaan konfigurasi khusus, atau harga RFQ volume besar.
