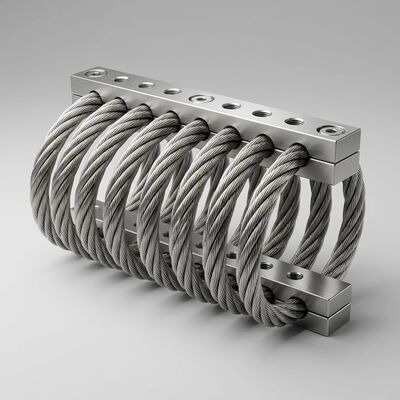

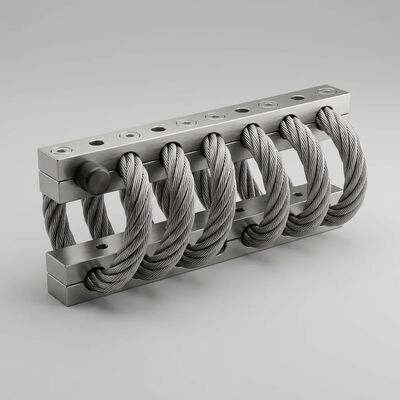

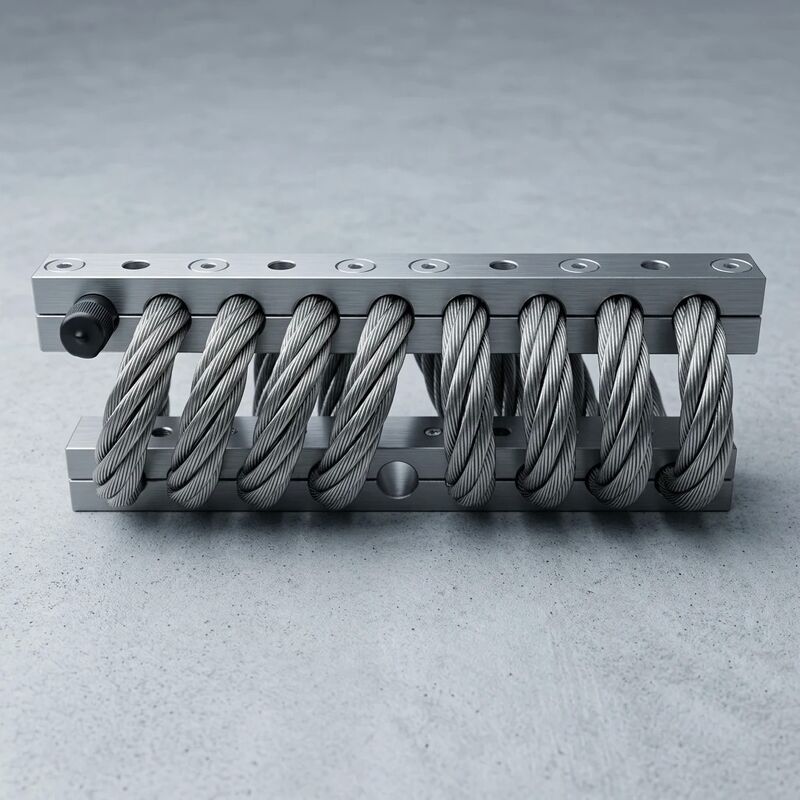

JGX-2228D-1250B Isolator Tali Kawat Kontrol Getaran Aman untuk Manajemen Defleksi Presisi

Isolator Tali Kawat Kontrol Getaran Aman dari Gagal JGX-2228D-1250B

Dalam rekayasa getaran, terdapat trade-off yang terus-menerus antara kinerja redaman dan prediktabilitas. Peredam hidraulik menawarkan koefisien redaman yang tinggi dan dapat disetel, namun menimbulkan segel cairan yang bocor, viskositas yang berubah seiring suhu, dan kavitasi yang menciptakan diskontinuitas gaya non-linier. Pemasangan elastomerik sederhana dan murah namun menunjukkan kekakuan dan redaman yang berubah seiring waktu, suhu, dan riwayat regangan—menjadikan respons dinamis sistem isolasi sebagai target bergerak. JGX-2228D-1250B menyelesaikan masalah ini dengan memasang penahannyakontrol getaran yang aman dari kegagalandalam mekanisme fisik yang secara bersamaan berperforma tinggi dan stabil secara inheren: gesekan Coulomb antara kabel baja.

Mekanisme Redaman: 133 Antarmuka Gesekan Secara Paralel

Tali kawat 8,0 mm JGX-2228D-1250B dibuat sebagai untaian 7*19—tujuh bundel, masing-masing berisi sembilan belas kabel baja AISI 316L, dengan total 133 filamen dalam satu penampang tali. Ketika heliks berubah bentuk karena getaran eksternal, kabel-kabel yang berdekatan dalam setiap bundel untai akan bergeser satu sama lain pada skala mikroskopis. Pergeseran antar kawat ini mengubah energi kinetik (getaran) menjadi panas melalui gesekan Coulomb kering.

Karakteristik utama dari mekanisme redaman ini:

• Redundansi terdistribusi: Gaya redaman dihasilkan di 133 antarmuka kontak paralel. Tidak ada antarmuka tunggal yang memberikan kontribusi lebih dari sekitar 0,75% dari total kapasitas redaman. Kegagalan setiap kawat—statistik yang hampir tidak mungkin dilakukan dalam batas kelelahan—mengurangi redaman total kurang dari 1%, sehingga mempertahankankontrol getaran yang aman dari kegagalanfungsi.
• Ketidakpekaan suhu: Koefisien gesekan baja tahan karat 316L itu sendiri bervariasi kurang dari 10% pada rentang pengoperasian -40°C hingga +180°C. Sebaliknya, viskositas fluida peredam silikon dapat berubah sebesar 20 kali lipat pada rentang yang sama, menyebabkan peredam fluida mengalami redaman berlebih pada start dingin dan redaman kurang pada suhu pengoperasian.
• Ketergantungan amplitudo (menguntungkan): Pada amplitudo getaran rendah (tipikal operasi mesin berputar normal), slip antar kawat minimal dan isolator berperilaku sebagai pegas elastis dengan disipasi energi rendah—mempertahankan efisiensi isolasi transmisibilitas yang tinggi. Ketika amplitudo meningkat (kejadian guncangan, transien startup), slip terjadi secara progresif, meningkatkan rasio redaman efektif dari sekitar 0,15 menjadi 0,25 untuk menyerap masukan energi yang lebih besar.
• Nol degradasi seiring bertambahnya usia: Tidak seperti polimer viskoelastik di mana jaringan molekul rantai panjang terdegradasi melalui oksidasi, pemotongan rantai, dan perubahan kepadatan ikatan silang, struktur logam kristal baja 316L tidak berkembang seiring waktu pada suhu di bawah ambang batas rekristalisasi (>500°C). Kinerja redaman pada tahun ke-15, untuk semua tujuan praktis, identik dengan kinerja redaman pada hari ke-1.

Defleksi Presisi: ±3% Unit-ke-Unit, 100% Diuji

Kontrol defleksi presisiadalah disiplin teknik yang memastikan bahwa ketika beban statis tertentu diterapkan, perpindahan yang dihasilkan dapat diprediksi—tidak hanya dari persamaan desain, namun dari unit produksi sebenarnya di tangan pengguna. JGX-2228D-1250B mencapai ±3% variasi defleksi statis unit-ke-unit, diverifikasi pada setiap unit sebelum serialisasi.

Mengapa toleransi ini penting dalam sistem pemasangan multi-titik:

Pertimbangkan selip kompresor seberat 2.400 kg yang didukung oleh empat dudukan JGX-2228D-1250B, masing-masing membawa beban statis 600 kg. Pada beban ini, defleksi statis nominal kira-kira 12 mm. Dengan toleransi ±3%, penyebaran defleksi terburuk pada keempat dudukan adalah 11,64 mm hingga 12,36 mm—perbedaan ketinggian maksimum antara dudukan dan dudukan adalah 0,72 mm. Pada jarak pemasangan 800 mm, hal ini menghasilkan kemiringan sudut sekitar 0,05°, yang berada dalam toleransi penyelarasan hampir semua kopling poros fleksibel standar (biasanya 0,25°–1,0° tergantung pada jenis kopling). Kopling bukanlah faktor pembatas; dudukannya cukup presisi untuk menjaga kesejajaran kopling tanpa bergeser.

Proses manufaktur yang menghasilkan konsistensi ini:

• Tali kawat CNC melingkar: Kontrol tegangan loop tertutup selama pembentukan heliks mempertahankan geometri kumparan yang konsisten dalam variasi pitch ±0,3 mm.
• Pemesinan blok penjepit presisi: Kantong penangkap tali di blok penjepit 6061-T6 dibuat dengan mesin CNC dengan toleransi dimensi ±0,02 mm, memastikan tekanan cengkeraman melingkar yang seragam pada tali di kedua ujungnya.
• Verifikasi kurva defleksi beban 100%.: Setiap unit serial dipasang pada dudukan uji servo-hidraulik yang dikalibrasi dan dikenakan ramp beban dari nol hingga 1.300 kg sementara defleksi diukur dengan sensor perpindahan laser dengan resolusi 0,01 mm. Kurva yang dihasilkan dibandingkan secara digital dengan referensi utama; unit yang melebihi pita defleksi ±3% secara otomatis ditolak dan dikarantina untuk penyelidikan akar permasalahan.
• Kontrol proses statistik: Data defleksi tingkat batch dilacak dalam diagram kendali. Pergeseran defleksi rata-rata atau peningkatan varian memicu penyesuaian proses sebelum spesifikasi sebelum unit yang tidak sesuai diproduksi.

Kekakuan Tiga Zona: Lembut saat Berlayar, Kaku saat Berbenturan

Kecepatan pegas statis JGX-2228D-1250B bukanlah angka tunggal; itu adalah kurva dengan tiga zona berbeda yang ditentukan oleh keadaan fisik heliks tali kawat di bawah pembebanan progresif:

Kurva progresif ini adalah karakteristik dinamis isolator yang paling berharga. Selama pengoperasian normal di Zona I atau II, kekakuan dinamis yang rendah memberikan efisiensi isolasi yang tinggi—lebih dari 85% energi getaran diblokir pada frekuensi di atas 1,4* frekuensi alami. Ketika peristiwa guncangan atau transien torsi awal mendorong dudukan ke Zona III, peningkatan kekakuan mendadak membatasi perpindahan hingga maksimum 22 mm tanpa kontak logam-ke-logam, dasar cairan, atau penghancuran elastomer. Tidak ada snubber eksternal yang harus disetel, tidak ada celah jarak yang harus disetel, dan tidak ada pegas tambahan yang perlu disetel. Elemen heliks tunggal menangani rentang dinamis penuh.

Data Kinerja Dinamis

Spesifikasi Teknis

Aplikasi Kritis-Presisi

• Pusat Permesinan & Mesin Gerinda CNC: Akurasi geometri perkakas mesin bergantung pada fondasi yang mempertahankan levelnya dalam hitungan detik busur. Toleransi defleksi dudukan ±3% memastikan alas mesin tidak semakin miring saat dudukan menetap, menjaga akurasi posisi volumetrik yang diverifikasi selama pengujian penerimaan pabrik.
• Mesin Pengukur Koordinat (CMM): Peralatan laboratorium metrologi dengan ketidakpastian pengukuran sub-mikron tidak dapat mentolerir penyimpangan ketinggian antar interval kalibrasi. Karakteristik zero-creep pada JGX-2228D-1250B yang seluruhnya terbuat dari logam menghilangkan penurunan progresif lambat (μm/bulan) yang biasa terjadi pada dudukan elastomer di bawah beban statis berkelanjutan, sehingga menjaga kalibrasi spasial CMM tanpa melakukan shimming ulang.
• Mesin Penyeimbang Presisi: Penyeimbangan dinamis pada rotor turbin, poros engkol, dan spindel berkecepatan tinggi mengharuskan mesin penyeimbang itu sendiri diisolasi dari getaran lantai namun tetap pada posisinya yang kokoh. Kurva kekakuan progresif memberikan isolasi selama fase pengukuran keseimbangan (input amplitudo rendah) sekaligus menahan perpindahan dari gaya ketidakseimbangan rotor selama spin-up.
• Litografi & Alat Inspeksi Semikonduktor: Stepper wafer dan sistem inspeksi berkas elektron di pabrik semikonduktor beroperasi dengan toleransi posisi yang diukur dalam nanometer. Konstruksi yang seluruhnya terbuat dari logam menghilangkan pelepasan gas dari bahan pemlastis (plasticizer) dan senyawa organik yang mudah menguap (VOC) dari dudukan elastomer yang dapat mengembun pada permukaan optik, sementara toleransi defleksi yang presisi menjaga keselarasan alat dengan sub-lantai fasilitas yang terisolasi dari getaran.
• Tabel Interferometer & Optik Laser: Eksperimen optik tingkat penelitian dengan kampanye pengukuran beberapa hari memerlukan dudukan yang tidak melayang selama eksperimen. Arsitektur JGX-2228D-1250B yang seluruhnya terbuat dari logam dan tanpa rambat menghilangkan perubahan ketinggian lambat yang akan semakin membuat jalur pancaran tidak sejajar selama berjam-jam atau berhari-hari.
• Mesin Pengemasan & Percetakan Berkecepatan Tinggi: Mesin cetak flexographic dan mesin kartoning siklus tinggi menghasilkan guncangan berulang dengan kecepatan 200–600 siklus per menit. Tingkat kelelahan 2 juta siklus pada beban terukur memastikan interval servis diukur dalam hitungan tahun, bukan bulan, dalam lingkungan produksi 3 shift yang berkelanjutan.

Rasio Kekakuan Dinamis-Statis: Mengapa 1,1–1,3 Penting

Kebanyakan isolator elastomer memiliki rasio kekakuan dinamis-statis sebesar 1,5–2,5, yang berarti dudukannya 50–150% lebih kaku saat terkena getaran dibandingkan saat terkena beban statis. Hal ini mempersulit desain sistem isolasi karena frekuensi alami selama pengoperasian (yang menentukan efektivitas isolasi) lebih tinggi daripada prediksi perhitungan statis sederhana. Rasio JGX-2228D-1250B sebesar 1,1–1,3 termasuk yang terendah yang dapat dicapai tanpa kontrol aktif, karena gesekan Coulomb antara permukaan logam menunjukkan sensitivitas laju regangan yang jauh lebih kecil dibandingkan deformasi viskoelastik polimer karet. Ketika seorang insinyur menghitung frekuensi alami dari kurva defleksi beban statis, frekuensi alami operasi akan berada dalam kisaran 5–15% dari nilai prediksi—sebuah titik awal yang akurat dan bukan perkiraan kasar.

Paket Dokumentasi Pabrik

Setiap JGX-2228D-1250B dilengkapi dengan kurva uji defleksi beban tersendiri (digital atau cetak, sesuai preferensi pelanggan), sertifikat panas 316L per EN 10204 3.1, sertifikat billet 6061-T6, dan log batch anodisasi. Semua dokumen dikunci ke nomor seri yang diukir dengan laser pada badan penjepit. Kumpulan dokumentasi ini mendukung audit kepatuhan terhadap peraturan, inspeksi masuk pelanggan, dan program kualifikasi peralatan di industri termasuk proses persetujuan lembaga klasifikasi pembangkit listrik, minyak dan gas, dan kelautan.
