JGX-2228D-1250B Isolator Getaran Tali Kawat Aman untuk Aplikasi Rentang Beban Luas Plug-and-Play

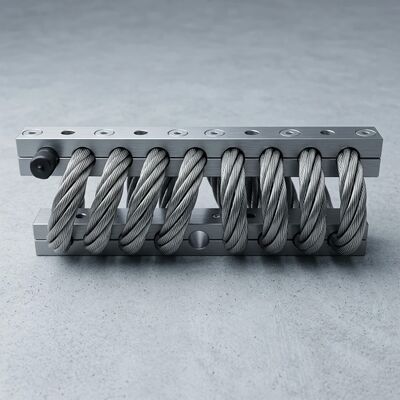

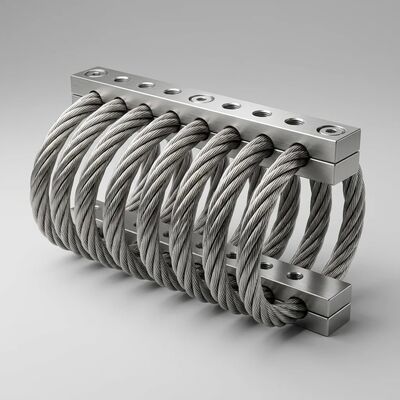

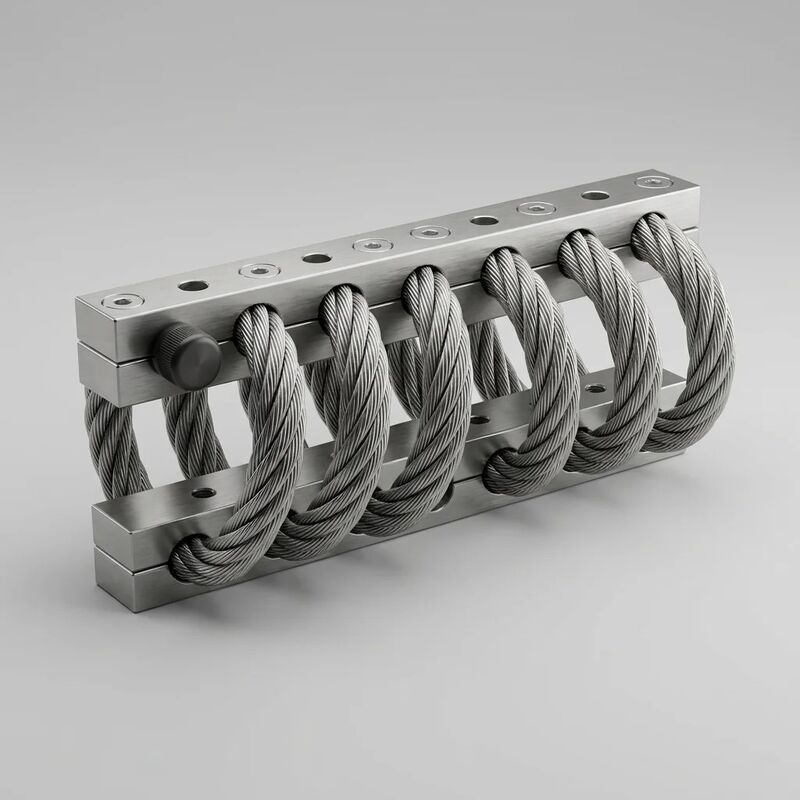

Isolator Getaran Tali Kawat Pengaman Gagal JGX-2228D-1250B

Waktu henti peralatan industri memiliki dua akar penyebab yang dapat dicegah atau disebabkan oleh produk isolasi getaran. Yang pertama sudah jelas: getaran yang berlebihan merusak bantalan, meretakkan las, dan mengendurkan pengencang. Yang kedua lebih halus: dudukan getaran itu sendiri menjadi titik kegagalan ketika elastomer robek, baut kehilangan beban awal karena karet merayap, atau dudukan yang dirancang untuk satu kelas berat dipasang di bawah mesin dari kelas yang berbeda. JGX-2228D-1250B dirancang untuk menghilangkan kedua mode kegagalan secara bersamaan—melalui arsitektur struktural anti-gagal yang tidak dapat robek, tidak dapat merayap, dan mencakup rentang beban 12:1 dengan satu nomor komponen.

Jalur Pemuatan Gagal-Aman: Mengapa Tidak Dapat Terpisah

Setiap dudukan elastomer konvensional memiliki kerentanan desain yang tersembunyi: elemen karet sekaligus merupakan pegas, peredam, dan satu-satunya sambungan struktural antara peralatan dan pondasi. Kegagalan ikatan pada antarmuka karet-ke-logam—yang dipicu oleh siklus termal, serangan ozon, atau beban berlebih akibat tarikan—memutus satu-satunya jalur beban. Peralatan tidak lagi terkekang.

JGX-2228D-1250B menghilangkan arsitektur kegagalan satu titik ini melaluidesain struktur yang aman dari kegagalan. Jalur bebannya adalah: baut pemasangan → blok penjepit aluminium 6061-T6 (atas) → heliks tali kawat 10-koil 316L → blok penjepit aluminium 6061-T6 (bawah) → baut pemasangan → pondasi. Setiap elemen dalam rantai ini bersifat logam, saling bertautan secara mekanis, dan tidak mampu melepaskan ikatan karena tidak ada ikatan. Tali terjepit oleh gaya penjepit melingkar di seluruh diameternya pada kedua ujungnya—tali tidak dapat ditarik keluar dari penjepit di bawah beban tarik apa pun yang dapat ditahan oleh tali itu sendiri.

Dalam heliks itu sendiri, redundansi didistribusikan ke 133 kabel baja individu (7 helai * 19 kabel per untai). Patahnya kawat tunggal—kejadian yang sangat tidak mungkin terjadi mengingat ketahanan lelah material 316L—mengurangi luas penampang tali sebesar 0,75%. 132 kabel yang tersisa terus membawa beban statis dan memberikan peredam gesekan Coulomb melalui antarmuka kontak antar-untai yang utuh. Hal ini bukanlah faktor keamanan bawaan yang ditambahkan pada arsitektur yang pada dasarnya rentan; ini adalah sifat yang melekat pada tali kawat yang terdampar: pembagian beban di setiap filamen penyusunnya, tanpa mekanisme untuk kegagalan filamen tunggal untuk merambat.

Konsekuensi praktisnya: operator dapat menentukan JGX-2228D-1250B untuk peralatan yang kegagalan pemasangannya akan menimbulkan insiden keselamatan atau penghentian produksi yang tidak dapat diterima, tanpa menambahkan penahan sekunder, snubber, atau pasangan pemasangan yang berlebihan. Isolator adalah cadangannya sendiri.

Instalasi dalam 15 Menit: Plug-and-Play sesuai Desain

Pemasangan dudukan getar secara historis merupakan tugas presisi yang memerlukan indikator dial penyelarasan, stok shim, dan penilaian millwright yang berpengalaman. JGX-2228D-1250B mendefinisikan ulang instalasi sebagai apasang dan mainkanpengoperasian baut karena empat alasan:

1. Lubang izin yang terlalu besar: Lubang tembus Ø12,5 mm pada baut M12 standar memberikan toleransi posisi lateral ±2 mm. Dudukan tidak perlu ditempatkan secara tepat sebelum baut dipasang—posisikan kira-kira, jatuhkan baut, dan jarak bebas akan menyerap kesalahan penempatan.
2. Tidak diperlukan pra-kompresi: Tidak seperti isolator pegas yang harus dimuat terlebih dahulu ke ketinggian terpasang tertentu (memerlukan pengukuran kompresi pegas di bawah beban statis), kurva kekakuan progresif JGX-2228D-1250B berarti pemasangan berada pada ketinggian sendiri di bawah berat peralatan itu sendiri. Jika salah satu sudut turun 1,5 mm lebih rendah dari sudut lainnya karena pondasi tidak rata, maka perbedaan kekakuan cukup kecil sehingga pembagian beban antar dudukan tetap dalam batas yang dapat diterima.
3. Wajah mesin paralel: Kedua blok penjepit memiliki permukaan pemasangan yang dikerjakan dengan mesin hingga kerataan 0,05 mm. Memasukkan baut melalui lubang dan memutarnya hingga 80 N·m menghasilkan beban awal yang seragam di seluruh permukaan penjepit tanpa bergeser, karena tidak ada celah yang harus ditutup dan tidak ada lapisan yang sesuai untuk dikompres secara tidak seragam.
4. Hanya perkakas standar: Soket hex M12 atau baut kepala hex, kunci momen terkalibrasi, dan ring datar. Tidak ada indikator dial, tidak ada alat pengukur rasa, tidak ada peralatan pra-pengencangan hidrolik. Teknisi pemeliharaan dengan pelatihan perkakas tangan dasar dapat mengganti satu set lengkap dudukan selama jangka waktu shift yang dijadwalkan.

Penghematan waktu dapat diukur. Mengganti empat dudukan elastomer pada selip kompresor biasanya memerlukan: melepas baut dudukan lama (10 menit), membersihkan pelat dasar yang terkorosi (15 menit), memosisikan dan menggeser dudukan baru hingga rata (45 menit), memasang baut dan memutar torsi (10 menit), memverifikasi kesejajaran (15 menit)—total sekitar 95 menit. Skid yang sama dengan dudukan JGX-2228D-1250B: membuka baut lama (10 menit), memposisikan baru (5 menit), baut dan torsi (15 menit), memverifikasi (5 menit)—total sekitar 35 menit untuk empat dudukan, masing-masing kurang dari 10 menit. Dalam lingkungan produksi di mana waktu henti memerlukan biaya $2.000–5.000 per jam, perbedaan 60 menit per selip akan membayar biaya pemasangan pada siklus penggantian pertama.

Satu Pemasangan, Rentang Beban Dua Belas banding Satu

JGX-2228D-1250Brentang kapasitas beban yang luas100 kg hingga 1.200 kg tidak dapat dicapai dengan menawarkan beberapa opsi kecepatan pegas. Hal ini melekat pada kurva kekakuan non-linier geometri tali kawat heliks. Pada beban ringan (100–300 kg), kumparan terutama mengalami tekukan elastis—kekakuan rendah, sekitar 45–90 N/mm. Ketika beban meningkat hingga kisaran menengah (300–800 kg), pemadatan untai dalam setiap kumparan menambah komponen kekakuan kedua, meningkatkan laju efektif menjadi sekitar 90–270 N/mm. Di atas 800 kg, kekakuan geometris heliks yang dipadatkan sepenuhnya mendominasi, menghasilkan rezim kekakuan tertinggi hingga 545 N/mm. Isolator semakin kaku seiring bertambahnya beban, secara alami menyesuaikan kapasitas gaya dengan beban yang diterapkan tanpa mekanisme penyesuaian apa pun.

Untuk manajer pemeliharaan yang mengawasi 30 mesin berputar mulai dari pompa sentrifugal 250 kg hingga kompresor sekrup 2.800 kg (masing-masing 4 dudukan * 700 kg), JGX-2228D-1250B mencakup seluruh armada dengan satu nomor komponen. Satu item baris pengadaan. Satu set spesifikasi torsi. Satu prosedur instalasi. Penyederhanaan manajemen inventaris, pelatihan, dan suku cadang menghasilkan penghematan operasional yang bertambah setiap tahunnya—terlepas dari kinerja isolasi getaran itu sendiri.

Spesifikasi Teknis

Domain Aplikasi

• Stasiun Kompresor Industri: Paket kompresor bolak-balik dan ulir (berat selip total 200–3.000 kg) di pabrik petrokimia, fasilitas pemrosesan gas, dan sistem pendingin. Desain 10 koil menangani tanda denyut frekuensi rendah dari mesin bolak-balik tanpa amplifikasi pada harmonik kecepatan lari 1* dan 2*.
• Genset Diesel & Gas: Genset siaga dan berdaya prima mulai dari 50 kVA hingga 600 kVA, dengan rentang beban yang luas menghilangkan kebutuhan untuk menyimpan SKU pemasangan terpisah untuk ukuran rangka generator yang berbeda dalam armada sewa atau layanan. Desain baut tembus memberikan pengikatan positif untuk menahan gempa tanpa perangkat keras tambahan.
• Selip Pompa Industri: Rakitan pompa sentrifugal, rongga progresif, dan diafragma bertingkat dalam pengolahan air, dewatering pertambangan, dan aplikasi transfer bahan kimia. Kurva kekakuan progresif mengakomodasi gaya reaksi dorong hidrolik yang menggeser beban statis efektif selama transien penyalaan dan penghentian pompa.
• Peralatan Ruang Mesin Kelautan: Dudukan fleksibel mesin penggerak, penyangga kotak roda gigi, dan fondasi generator tambahan pada kapal kerja, kapal tunda, dan kapal pemindahan awak. Konstruksi all-316L dengan klem anodisasi keras tahan terhadap lubang semprotan garam dan korosi galvanik di atmosfer ruang mesin tanpa lapisan pelindung yang memerlukan pemeriksaan dan pembaruan.
• Pemasangan Kabin Luar Jalan Raya yang Berat: Isolasi kabin operator pada excavator konstruksi, wheel loader, bulldozer, dan pemanen pertanian dimana batas paparan getaran seluruh tubuh diatur oleh standar kesehatan kerja. Jalur muatan yang aman dari kegagalan memastikan retensi kabin dalam skenario terguling.
• Yayasan Kipas & Blower Industri: Kipas sentrifugal dan aksial besar (500–3.000 kg) di tanur semen, sistem penghilangan debu pabrik baja, dan pembangkit listrik tenaga angin. Kekakuan progresif menangani pembebanan impuls dari kejadian lonjakan tanpa kerusakan pada dudukan.

Ekonomi Penyederhanaan Inventaris

Fasilitas industri skala menengah dengan 50 mesin berputar di 8 kelas berat biasanya menyediakan 4–7 nomor suku cadang dudukan getaran yang berbeda. Setiap SKU mewakili: item baris pengadaan dengan jumlah pesanan minimum dan waktu tunggu; lokasi rak di gudang; persyaratan pelatihan bagi staf pemeliharaan untuk mengetahui dudukan mana yang cocok dengan mesin mana; dan risiko pemasangan yang salah bila dudukan dari nampan yang salah digunakan secara tidak sengaja.

Menggabungkan ke JGX-2228D-1250B pada kisaran 100–1.200 kg per pemasangan mengurangi inventaris pemasangan menjadi satu atau dua SKU. Penghematan langsung dalam administrasi pembelian, ruang penyimpanan, dan risiko kesalahan penerapan dapat dirasakan secara langsung. Penghematan tidak langsung—dari menghindari penghentian produksi yang disebabkan oleh ditemukannya pemasangan dudukan yang salah selama perbaikan shift malam—lebih sulit diukur tetapi merupakan alasan para insinyur keandalan melakukan standarisasi pada solusi sumber tunggal.

Ketertelusuran & Kualitas

Setiap JGX-2228D-1250B dibuat serial laser pada badan penjepit aluminium. Berkas mutu—termasuk sertifikat panas 316L, sertifikat lot billet 6061-T6, log proses anodisasi, kurva uji defleksi beban 100%, dan catatan pemeriksaan dimensi—diarsipkan secara digital dan dapat diambil berdasarkan nomor seri selama masa pakai produk. Manufaktur bersertifikat ISO 9001:2015 dengan ketertelusuran lot material penuh mulai dari penerimaan bahan mentah hingga pengemasan akhir.
