JGX-1598D-657B Multi-Axis Wire Rope Vibration Isolator untuk Perlindungan Peralatan Bersertifikat Lingkungan Keras

Isolator Getaran Tali Kawat Multi-Sumbu JGX-1598D-657B

Sebagian besar produk isolasi getaran dirancang dan diberi nilai untuk satu arah pembebanan utama. Dunia nyata tidak bekerja seperti itu. Sebuah generator yang tergelincir di anjungan lepas pantai menyebabkan gulungan akibat gerakan gelombang; motor penghancur di tambang gurun mengalami guncangan vertikal simultan akibat tumbukan bijih dan tendangan lateral akibat reaksi torsi penggerak sabuk; unit koil kipas di mezanin pabrik kimia tahan terhadap getaran lantai yang disebabkan oleh struktur dan goyangan yang disebabkan oleh angin. Memasang isolator terpisah untuk setiap sumbu memerlukan biaya yang mahal, tidak efisien dalam ruang, dan menimbulkan jalur kekakuan yang saling bertentangan.

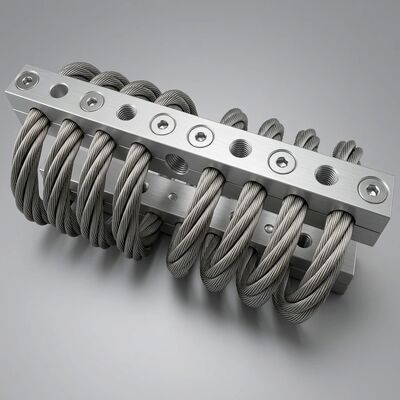

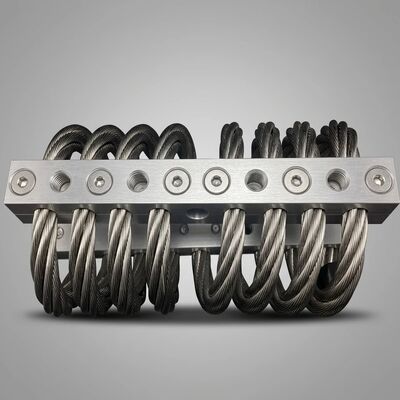

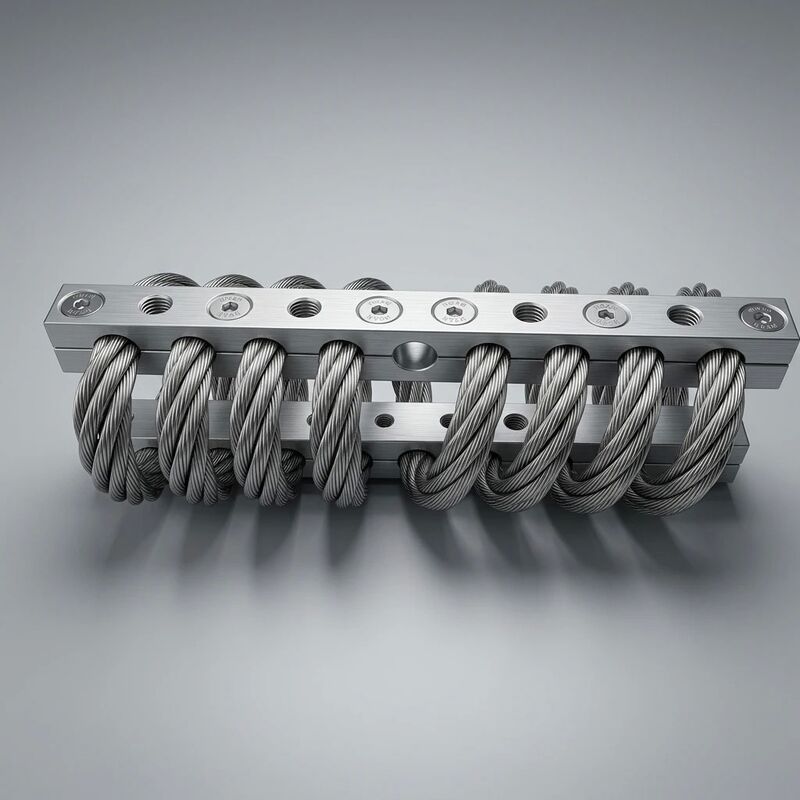

JGX-1598D-657B mengatasi hal ini dengan heliks tali kawat 8 kumparan simetris yang berfungsi sebagaipenyerapan guncangan multi-sumbuelemen: beban tekan, geser, dan putar ditangani secara bersamaan oleh struktur fisik yang sama. Tidak ada peredam tambahan. Tidak ada bingkai pemasangan multi-tahap. Satu unit, tiga sumbu, perlindungan berkelanjutan.

Cara Kerja Isolasi Multi-Sumbu dalam Heliks Tunggal

Rahasianya terletak pada geometri tali kawat heliks. Ketika pegas koil dikompresi, ia hanya merespons beban aksial. Batang torsi hanya merespons masukan rotasi. Namun, heliks tali kawat mengalami mode deformasi berpasangan: kompresi menyebabkan pemendekan aksial dan sedikit puntiran pada masing-masing untaian tali; geser menyebabkan pembengkokan loop heliks dikombinasikan dengan slip antar untai; beban gulungan didistribusikan secara asimetris melintasi segmen loop, menyebabkan beberapa helai menjadi tegang sementara yang lain mengalami kompresi. Perilaku mekanis yang digabungkan ini berarti satu unit JGX-1598D-657B menghilangkan energi dari masukan getaran yang datang dari segala arah—bukan dengan tiga mekanisme terpisah, namun dengan satu respons struktural holistik.

Bagi insinyur desain, ini menyederhanakan arsitektur sistem pemasangan. Jika pendekatan tradisional mungkin menentukan empat isolator vertikal ditambah dua snubber lateral ditambah braket lengan torsi (tujuh komponen), peralatan yang sama seringkali dapat dilindungi dengan empat unit JGX-1598D-657B dalam susunan persegi panjang standar, masing-masing menyerap bagian energi getaran yang proporsional di sepanjang ketiga sumbu secara bersamaan.

Sertifikasi Lingkungan Keras: Apa Artinya dan Bagaimana Diverifikasi

Penunjukannyabersertifikat lingkungan yang kerasdidukung oleh sistem pengujian yang terdokumentasi, bukan penilaian subjektif. JGX-1598D-657B telah menjalani evaluasi ketahanan lingkungan berikut:

Pengujian ini memastikan bahwa JGX-1598D-657B mempertahankan kinerja redaman terukurnya, integritas struktural, dan ketahanan terhadap korosi setelah terpapar terlalu lama pada kondisi yang akan melemahkan dudukan karet dalam beberapa minggu dan membuat lubang pada baja karbon yang tidak dilapisi dalam beberapa hari.

Pemilihan Material untuk Atmosfer Korosif

Setiap material di JGX-1598D-657B dipilih karena kompatibilitas galvaniknya di lingkungan kaya klorida. Tali kawat AISI 316L mengandung 2–3% molibdenum, yang memberikan ketahanan terhadap lubang yang jauh lebih unggul daripada baja tahan karat standar kelas 304 dengan adanya klorida. Klem aluminium 6061-T6 menerima lapisan anodisasi keras berukuran 25 μm yang menciptakan penghalang aluminium oksida isolasi listrik, mencegah sambungan galvanik antara tali tahan karat dan badan aluminium bahkan ketika rakitan terus-menerus dibasahi dengan semprotan garam. Pemolesan listrik pada tali kawat menghilangkan kontaminan besi permukaan yang masuk selama penarikan dan penggulungan kawat, sehingga semakin meningkatkan stabilitas lapisan pasif. Hasil akhirnya adalah sebuah isolator yang dapat dipasang pada skid peralatan yang tidak tertutup di dek terbuka dan beroperasi selama bertahun-tahun tanpa degradasi terkait korosi.

Spesifikasi Teknis Lengkap

Skenario Penerapan Lapangan

• Platform Minyak & Gas Lepas Pantai: Mengisolasi selip pompa proses, paket kompresor, dan genset darurat pada instalasi dek terbuka di mana semprotan air asin terus-menerus, kelembapan tinggi, dan pengoperasian tanpa awak 24/7 membuat akses pemeliharaan menjadi tidak praktis. Konstruksi setara IP67 mencegah masuknya klorida ke dalam ikatan untai, sehingga menghilangkan korosi tersembunyi yang mengganggu pemasangan konvensional di atmosfer laut.
• Operasi Penambangan Gurun & Gersang: Melindungi motor penggerak penghancur, rangka layar getar, dan rumah bantalan katrol kepala konveyor dari gabungan guncangan dan masuknya debu abrasif halus. Permukaan yang dianodisasi tahan terhadap erosi pasir, dan tidak adanya alat kelengkapan gemuk berarti tidak ada pelumas yang terkontaminasi partikel silika.
• Ruang Mesin Kapal Laut: Meredam getaran mesin penggerak utama dan gearbox pada kapal pengangkut awak kapal, kapal pilot, dan kapal kargo pantai. Desain yang seluruhnya terbuat dari logam memenuhi persyaratan keselamatan kebakaran untuk ruang mesin di mana bahan elastomer yang mudah terbakar dibatasi, dan ketahanan semprotan garam memastikan ketahanan dalam kelembapan area lambung kapal. (Sesuai dengan Kode FTP IMO untuk peralatan kelautan.)
• Pembangkit Listrik Tenaga Panas Bumi & Termal: Mengisolasi selip minyak pelumas turbin uap, pompa umpan boiler, dan pompa sirkulasi air pendingin di mana suhu sekitar di dekat pipa panas melebihi ambang batas degradasi isolator karet sebesar 80°C. JGX-1598D-657B beroperasi terus menerus pada suhu 180°C tanpa kehilangan sifat mekanik.
• Pabrik Proses Industri Berat: Melayani penggerak agitator reaktor kimia, keranjang sentrifugasi, dan rangka hammer mill yang terkena asap kimia agresif (HCl, SO₂, amonia) di mana isolasi logam adalah satu-satunya pilihan yang layak untuk keandalan jangka panjang.
• Instalasi Telekomunikasi & Radar Jarak Jauh: Mengisolasi selip generator cadangan dan unit HVAC tempat berlindung peralatan di puncak bukit tak berawak dan lokasi pesisir dengan jendela akses pemeliharaan terbatas, sehingga biaya logistik penggantian komponen membuat harga unit setiap pemasangan menjadi jauh lebih kecil.

Metodologi Seleksi & Pengukuran

Pengukuran JGX-1598D-657B yang benar memerlukan pengetahuan tentang massa peralatan yang didukung, lokasi pusat gravitasi relatif terhadap bidang pemasangan, dan frekuensi eksitasi getaran yang dominan. Sebagai pedoman umum, frekuensi alami isolator di bawah beban statis yang diterapkan harus kurang dari 1/√2 (kira-kira 0,707) kali frekuensi eksitasi terendah untuk mencapai isolasi yang efektif. Untuk generator diesel 1.500 RPM (25 Hz), memilih konfigurasi dudukan yang menghasilkan frekuensi alami 8–12 Hz menempatkan sistem dengan baik dalam wilayah isolasi untuk eksitasi primer sekaligus menghindari resonansi selama proses penyalaan. Insinyur aplikasi WNRLN memberikan bantuan pengukuran gratis, termasuk perhitungan distribusi beban dan rekomendasi tata letak pemasangan multi-titik, pada setiap pertanyaan.

Ketertelusuran & Dokumentasi

Setiap JGX-1598D-657B memiliki nomor seri unik yang diukir dengan laser pada badan penjepit. Berkas kualitas digital—termasuk sertifikat panas 316L, sertifikat billet 6061-T6, log batch anodisasi, kurva pengujian defleksi beban, dan laporan inspeksi akhir—diarsipkan dan dapat diambil berdasarkan nomor seri. Paket dokumentasi ini mendukung audit kepatuhan terhadap peraturan, inspeksi asuransi, dan program sertifikasi ulang peralatan tanpa memerlukan pengambilan sampel yang merusak atau pembongkaran lapangan.
