JGX-1598D-657B Isolator Getaran Tali Kawat Peredam Tinggi Seluruh Logam untuk Penyerapan Guncangan Industri Bebas Perawatan

JGX-1598D-657B All-Metal Wire Rope Vibration Isolator

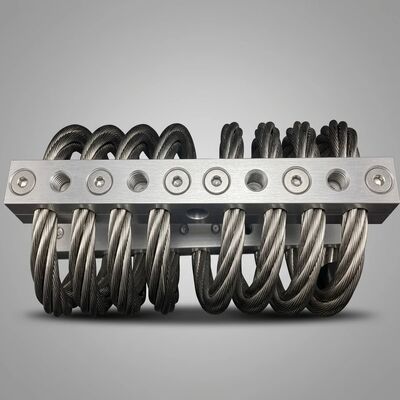

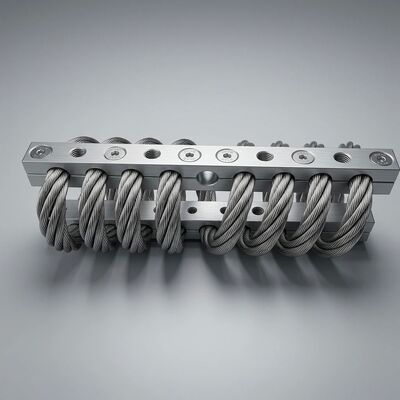

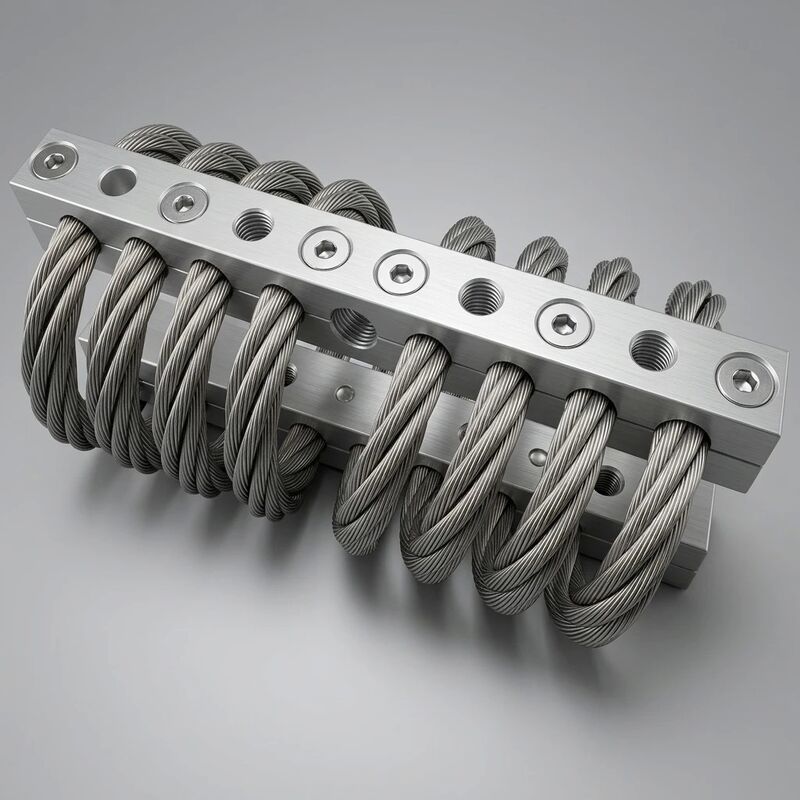

JGX-1598D-657B termasuk dalam kelas solusi isolasi getaran di mana setiap elemen beban dan energi-dissipasi adalah logam √ nol karet, nol elastomer sisipan, nol sendi ikatan.Mekanisme isolasi inti adalah 8-coil bergaris AISI 316L stainless steel kawat tali spiral, diikat di kedua ujungnya dengan blok paduan aluminium 6061-T6 yang diolah CNC dengan perawatan permukaan anodisasi keras.Arsitektur semua logam ini adalah pilihan teknik yang mendefinisikan yang memisahkannya dari pegangan karet konvensional dan perakitan spring-damper: tidak bisa membusuk, tidak bisa merangkak di bawah kompresi berkelanjutan, dan tidak bisa kehilangan kekakuan akibat serangan kimia atau penuaan termal.

Mengapa Konstruksi Berbahan Logam Penting untuk Keandalan jangka panjang

Dalam pengisolator elastomerik yang khas, elemen karet secara bersamaan merupakan pegas, peredam, dan koneksi struktural.pembengkakan minyakJGX-1598D-657B memisahkan peran ini secara fisik.Heliks tali kawat memberikan kekuatan pemulihan elastis (fungsi pegas) melalui deformasi geometris dari untaian baja individu meluncur satu sama lain di bawah bebanPeretasan antar untaian juga merupakan mekanisme disipasi energi utama (fungsi peredam), menghasilkan rasio peredam yang konsisten antara 0,15 dan 0,25 di seluruh pita frekuensi nominal.Blok penjepit paduan aluminium berfungsi secara eksklusif sebagai antarmuka struktural untuk peralatan dan fondasiKarena ketiga fungsi ini ditangani oleh elemen fisik terpisah yang beroperasi dalam lingkup desain linier mereka,Kinerja tetap stabil untuk seluruh jangka waktu layanan yang diproyeksikan lebih dari 20 tahun.

Operasi Bebas Pemeliharaan: Ekonomi Teknik

Istilahsiklus hidup bebas perawatanPerhatikan buku besar pemeliharaan untuk pemasangan getaran industri yang khas selama 10 tahun:

• Pengikat karet: Periksa celah permukaan setiap 6 bulan; ganti setiap 3-5 tahun karena kompresi dan perampokan oksidasi;torsi kembali baut pemasangan sebagai karet merayap dan kehilangan pra-beban.
• Perangkat pemadam pegas: Minyakkan bantalan pivot setiap kuartal; periksa segel hidraulik untuk air mata setiap bulan; ganti cairan peredam setiap 2-3 tahun; periksa pra-pengisian nitrogen pada unit yang dibantu gas.
• JGX-1598D-657B: Tidak ada di atas. Tidak ada titik lemak. Tidak ada segel yang bisa bocor. Tidak ada cairan yang perlu diganti. Untaian tali kawat dilindungi oleh lapisan pasif yang dipoles;Klem aluminium anodisasi tahan korosi galvanik bahkan di atmosfer pesisir dan lepas pantai. torsi baut dipertahankan karena tidak ada bahan viskoelastis merayap antara permukaan penjepit.

Untuk operator armada dengan 200 pemasangan isolasi di seluruh jalur produksi, menghilangkan beban pemeliharaan ini diterjemahkan ke penghematan terukur dalam jam kerja teknisi, persediaan suku cadang,dan downtime yang tidak direncanakanKeuntungan total biaya kepemilikan (TCO) terhadap alternatif elastomer biasanya membayar kembali perbedaan harga satuan dalam 3-4 tahun pertama operasi.

Mekanisme peredam tinggi: gesekan antar untaian diungkapkan

JGX-1598D-657B mencapaitinggi peredamkarakteristik (rasio peredam ζ = 0,15 ∼ 0,25) melalui fenomena fisik yang disebut peredam gesekan Coulomb antara untaian kawat yang berdekatan di setiap lapisan tali.Ketika spiral deformasi di bawah input getaran eksternal, kawat individu dalam bundel untaian geser mikroskopis terhadap tetangga mereka.gesekan geser ini mengubah energi kinetik menjadi panas di antarmuka untaian-ke-untaian – mekanisme disipasi energi murni mekanis yang tidak memerlukan cairan kental, tidak ada polimer damping lapisan terbatas, dan tidak ada penyerap massa yang disetel.

Tiga parameter desain mengontrol besarnya peredam:

1. Diameter kawat (6,0 mm): Potongan kawat yang lebih besar meningkatkan tekanan kontak antar untai per unit deformasi, meningkatkan ambang kekuatan gesekan Coulomb sebelum geser dimulai.
2. Jumlah gulungan (8 gulungan): Lebih banyak gulungan meningkatkan total panjang kontak untaian, memberikan luas permukaan agregat yang lebih besar untuk kerja gesekan per siklus.
3. Geometri lapisan untaian: Sudut pitch helix dan arah meletakkan menentukan komponen kekuatan normal pada antarmuka untaian di bawah setiap mode deformasi (kompresi, geser, roll).

Hasil praktisnya adalah kurva kekakuan yang tidak linier: pada amplitudo getaran kecil,gesekan Coulomb tidak diatasi dan isolator berperilaku seperti pegas elastis dengan kekakuan yang relatif tinggi dan disipasi energi yang rendahKetika amplitudo meningkat melewati ambang slip, inter-strand sliding terlibat secara progresif, kekakuan melembutkan,dan damping meningkat dengan alami melindungi peralatan terisolasi dari peristiwa kejut pergeseran besar tanpa sistem kontrol aktif.

Spesifikasi teknis (lengkap)

Domain Aplikasi (Industri & Sipil)

• Paket Kompresor Industri: Mengisolasi skid kompresor sekrup berputar dan berputar di kilang, pabrik kimia, dan fasilitas pengolahan gas di mana permukaan panas menghalangi pemasangan elastomer.
• Set Generator Diesel & Gas: Menyediakan isolasi 3-sumbu untuk bingkai basis genset di pusat data, rumah sakit, dan menara telekomunikasi jarak jauh, menjaga keselarasan selama transisi torsi startup.
• Skid Pompa Industri: Mengasap pulsasi hidraulik dan getaran yang disebabkan oleh kavitasi dalam kumpulan pompa multi-tahap tekanan tinggi untuk pengolahan air dan stasiun pengeringan pertambangan.
• Peralatan HVAC & Chiller: Mengisolasi pendingin sentrifugal besar dan unit penanganan udara di bangunan komersial, memenuhi spesifikasi kebisingan struktural tanpa bantalan elastis yang merayap dari waktu ke waktu.
• Pemasangan kabin kendaraan off-highway: Melindungi kabin operator pada excavator konstruksi, mesin pemanen pertanian, dan skidger kehutanan dari paparan getaran seluruh tubuh selama shift yang panjang.
• Mesin Laut & Peralatan Dek: Meredam getaran mesin propulsi dan kejut gelombang pada kapal pengangkut kru, kapal pengangkut ikan, dan perahu kerja yang beroperasi di lingkungan semprotan garam.
• Peralatan Traksi Kereta Api: Mengisolasi konverter traksi yang dipasang di bawah frame, bank resistor rem, dan unit tenaga bantu pada lokomotif listrik dan diesel-listrik.

Pedoman Pemasangan

JGX-1598D-657B dipasang melalui empat lubang Ø10,5 mm yang diatur dalam pola persegi panjang pada blok penjepit atas dan bawah.Diperekomendasikan baut standar M10 dengan kepala enam sisi dengan penggaris datar dan kacang kunci torsi yang dominanGeometri kumparan simetris memungkinkan instalasi dalam orientasi apa pun,dan kecepatan musim semi progresif menghilangkan kebutuhan untuk snubbers atau perjalanan berhenti dalam arah kompresi di bawah beban operasi normalUntuk aplikasi di mana beban statis mendekati batas atas (500 kg),dianjurkan untuk mendistribusikan beban ke beberapa unit secara paralel untuk mempertahankan margin isolasi yang memadai di bawah puncak dinamis.

Penjaminan Kualitas & Pelacakan

Setiap unit JGX-1598D-657B secara individual diserialisasikan dengan pengidentifikasi yang terukir laser pada wajah penjepit aluminium.Verifikasi kurva beban-defleksi statis (toleransi ± 5%)Sertifikat bahan untuk panas tali kawat AISI 316L dan batch billet 6061-T6 diarsipkan secara digital dan dapat dilacak ke setiap nomor seri.:Proses manufaktur 2015 bersertifikat dengan pelacakan batch penuh dari penerimaan bahan baku hingga kemasan akhir.
