JGX-1278D-370B Industrial Compliance Wire Rope Vibration Isolator untuk aplikasi beban presisi yang hemat biaya

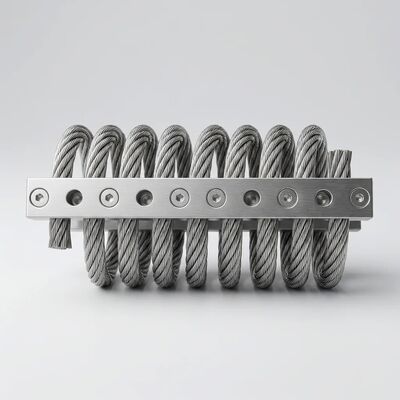

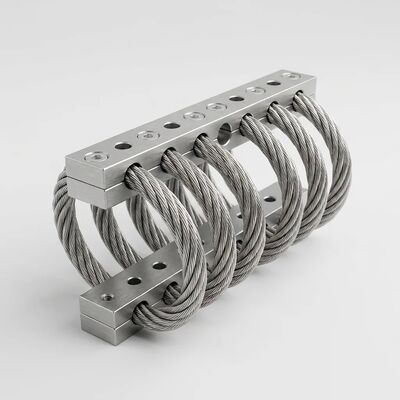

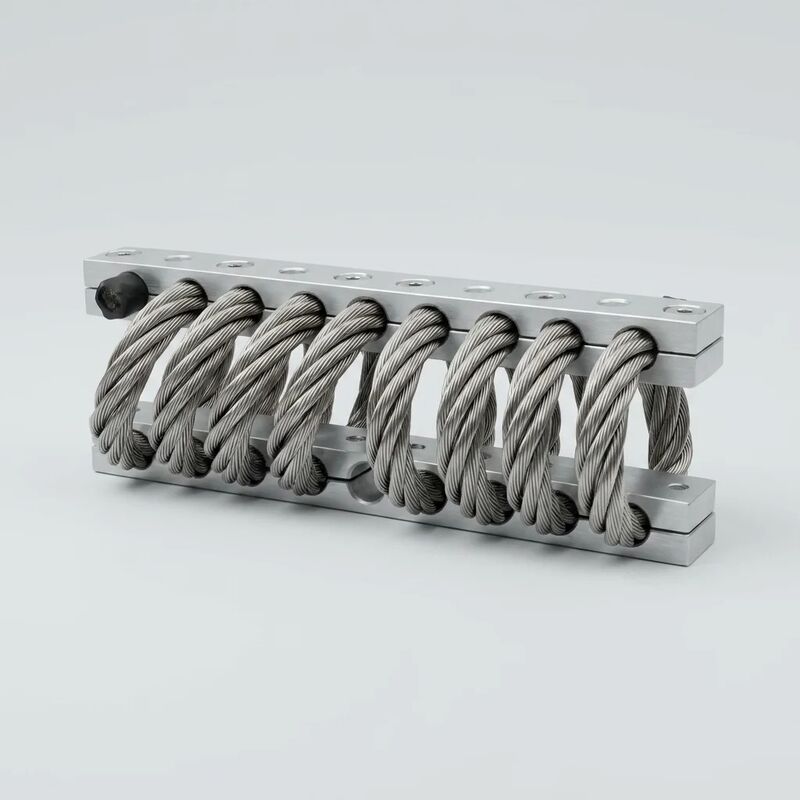

JGX-1278D-370B Wire Rope Vibration Isolator

Ketika Dokumen Kepatuhan Sama Pentingnya dengan Kinerja

Untuk industri yang diatur oleh pengawasan peraturan, persyaratan kualifikasi pemasok, dan kerangka audit pihak ketiga,isolator getaran lebih dari sekedar komponen mekanik ˇ itu bagian terdokumentasi dalam rantai pasokan yang dijamin kualitas.JGX-1278D-370Bdiproduksi khusus untuk lingkungan yang menuntut ini, denganPelacakan 100% bahanmulai dari sekrup tali kawat SS304 mentah hingga isolator jadi, didukung oleh paket dokumentasi yang komprehensif yang memenuhi ISO 9001:2015, persyaratan QMS khusus pelanggan, dan protokol inspeksi pihak ketiga.

Kerangka Kerja Kepatuhan Industri

Setiap JGX-1278D-370B diproduksi dalam sistem manajemen mutu yang diaudit olehISO 9001:2015Kerangka kerja kepatuhan kami melampaui sertifikasi dasar untuk mencakup:

• Sertifikat Kesesuaian (CoC): Diberikan per lot produksi, merujuk pada nomor panas spesifik tali kawat SS304, batch anodisasi batang aluminium 6061-T6, dan rentang tanggal produksi.Setiap CoC diarsipkan secara digital dan dapat diambil berdasarkan nomor seri produk.
• Kepatuhan RoHS dan REACH: Konstruksi SS304 + 6061-T6 seluruh logam secara inheren sesuai dengan Direksi RoHS UE 2011/65/EU dan Peraturan REACH (EC) 1907/2006.tidak ada senyawa organik yang tunduk pada penghapusan peraturan secara bertahap.
• Pelaporan Mineral Konflik: Dokumentasi sumber bahan baku mendukung pengajuan CMRT (Conflict Minerals Reporting Template) berdasarkan Bagian 1502 dari Undang-Undang Dodd-Frank untuk pelanggan yang membutuhkan uji tuntas rantai pasokan.
• Verifikasi pihak ketiga opsional: Kami berkoordinasi dengan TÜV Rheinland, SGS, Bureau Veritas, atau badan inspeksi yang Anda pilih untuk pemeriksaan pra-pengiriman, verifikasi bahan, dan audit kesesuaian dimensi.

Pelacakan material dari ujung ke ujung

Setiap JGX-1278D-370B membawaidentifikasi serial yang terukir laser dan dapat dibaca manusiapada kedua batang penjepit, secara permanen menghubungkan unit fisik ke catatan manufaktur digitalnya.

• SS304 Tali kawat: Laporan uji mill (MTR) per ASTM A313/A313M, termasuk jumlah panas, komposisi kimia (C, Mn, Si, P, S, Cr, Ni), kekuatan tarik, dan elongasi.Tali kawat terbentuk dari 7 × 19 lurus konstruksi lempengan reguler dengan diameter nominal 70,8 mm.
• 6061-T6 Bar Aluminium: Sertifikasi lot ekstrusi dengan verifikasi komposisi paduan, parameter proses anodisasi (kimia mandi, kepadatan arus, ketebalan lapisan yang diukur dengan arus pusaran),dan kualitas segel menurut ASTM B680.
• Data Eksekusi Manufaktur: Stasiun kerja penggulungan, nilai torsi perakitan, parameter mandi elektropolising, pengukuran pemeriksaan akhir (geometri loop, keruwetan permukaan Ra, kesesuaian dimensi dengan gambar),dan inspektur tanda-off.
• Karakterisasi beban-defleksi: Hasil uji beban statis pada beban nominal minimum, median, dan maksimum,menunjukkan bahwa frekuensi alami isolator tetap dalam pita 4 ∼ 7 Hz yang ditentukan dan rasio peredam gesekan Coulomb tetap antara 0.12 ‰0.22.

kedalaman pelacakan ini mendukung persyaratan industri yang diatur termasuk kualifikasi peralatan bantu tenaga nuklir, dokumentasi persetujuan tipe komponen kereta api,dan skema verifikasi peralatan lepas pantai.

Kinerja beban presisi yang hemat biaya

Kepatuhan peraturan dan efisiensi biaya tidak saling mengecualikan.

Jangkauan beban presisi: Setiap pegangan mendukung5 ∼ 120 kg beban statisdengan frekuensi alami4 ̊7 Hz. kurva kekakuan progresif, non-linear (lembut pada rangsangan amplitudo rendah, kekakuan di bawah kejut energi tinggi) memberikan isolasi getaran yang efektif dari sekitar 10 Hz hingga 2000 Hz.Amplifikasi resonansi terbatas padadi bawah 2,5 kali amplitudo input, melindungi muatan sensitif selama peralatan start-up dan shutdown transients ketika eksitasi menyapu melalui frekuensi alami.

Ketahanan Semua Logam: Beroperasi terus menerus dari-70°C sampai +300°C, isolasi tahan semprotan garam (> 500 h per ASTM B117), total perendaman dalam bahan bakar diesel dan minyak hidrolik (72 h, tidak ada perubahan sifat), dan paparan UV (1000 h xenon busur,tidak ada degradasi (tidak ada kandungan organik untuk teroksidasi)Karakteristik ini membuatnya cocok untuk operasi pertambangan Arktik, instalasi surya gurun, lingkungan laut tropis, dan situs telekomunikasi ketinggian tinggi.

Integrasi Standar: Ø10,5 mm lubang tembus menerima M10 Kelas 8,8 pengikat (28 N · m torsi instalasi).Tidak ada alat khusus, tidak ada penyesuaian medan, tidak perlu torsi ulang berkala.

Paket Dokumen Kepatuhan

Aplikasi Industri yang Teratur

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Untuk proyek yang membutuhkan paket dokumentasi kepatuhan lengkap sebelum pengiriman – termasuk dokumen kualifikasi pemasok yang telah dirakit sebelumnya – hubungi tim jaminan mutu kami.Kami secara rutin mendukung onboarding pelanggan dengan dokumentasi yang disesuaikan dengan spesifikasi pengadaan Anda, dengan turnaround biasanya 48 jam untuk paket standar.
