JGX-1276D-278B Pengisolasi Getaran Tali Kawat Hidup Panjang Bebas Pemeliharaan untuk Kontrol Kejut Semua Arah Tugas Berat

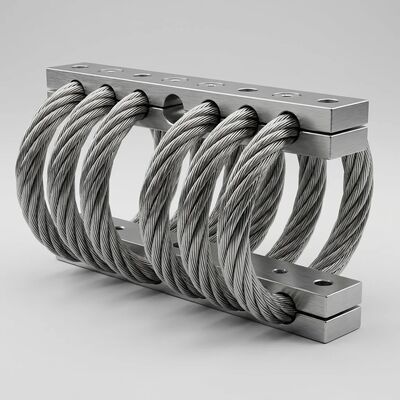

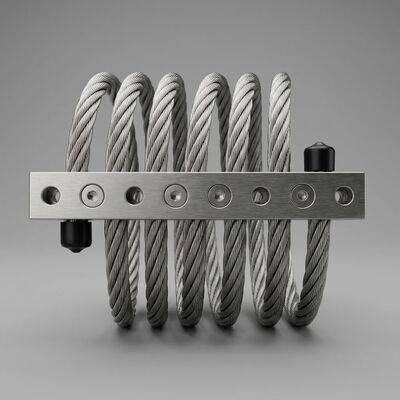

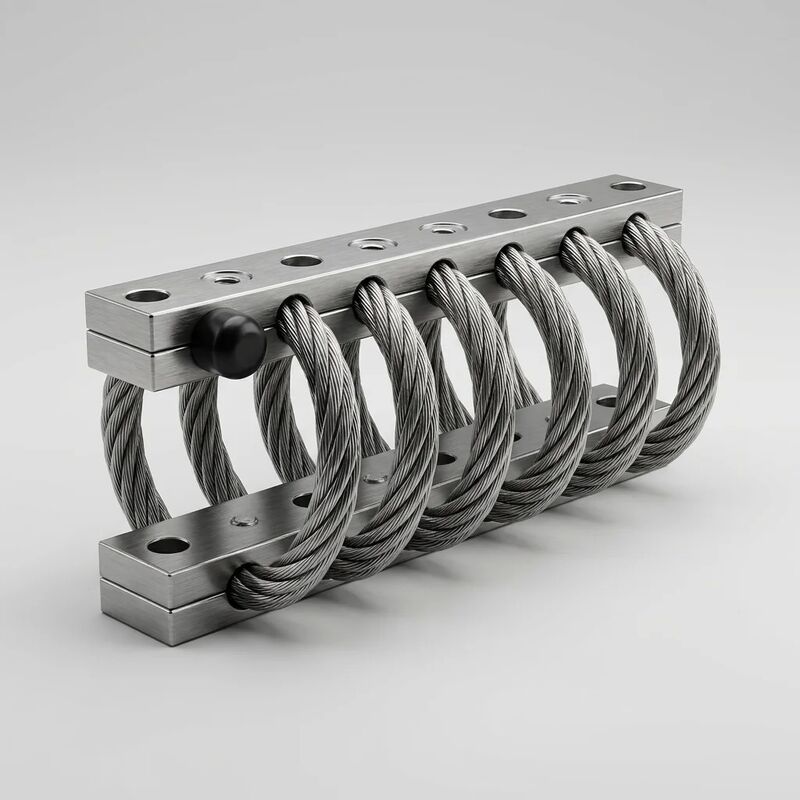

JGX-1276D-278B Wire Rope Vibration Isolator

Mengapa Memilih Teknologi Isolasi Semua Logam?

Perlengkapan getaran karet konvensional dan elastomer memiliki kelemahan mendasar: mereka tua.dan siklus pengisian berulang menyebabkan mereka mengeras, retak, merayap, atau cacat permanen.JGX-1276D-278Bmenghilangkan semua mode kegagalan ini melaluiKonstruksi 100% logam, memberikankontrol getaran tanpa perawatan, umur panjangSelama beberapa dekade operasi terus menerus, tidak ada interval penggantian yang dijadwalkan, tidak ada pergeseran kinerja, tidak ada degradasi tersembunyi.

Arsitektur Bebas Pemeliharaan

Pada inti JGX-1276D-278B adalah 8-loop spiral terbentuk dari6.4 mm diameter 7×19 untaian SS304 baja tahan karat kawat taliArsitektur multi-strand ini adalah kunci dari mekanisme peredam mandiri.kabel individu dalam setiap untaian mengalami gerakan geser skala mikro terhadap kabel yang berdekatanIni.Damping gesekan Coulombmengubah energi mekanik langsung menjadi panas, tanpa cairan, tanpa permukaan yang harus diisi ulang, dan tanpa komponen tambahan yang dapat gagal.Seluruh sistem peredam adalahinherenke tali kawat itu sendiri.

Kinerja penyerapan kejut semua arah

Geometri tali kawat spiral memungkinkan JGX-1276D-278B untuk menyerap dan menghilangkan energi kejut yang datang dariarah apapunApakah peralatan Anda mengalami turun vertikal yang disebabkan transients, dampak lateral dari manuver kendaraan, atau osilasi torsional dari mesin berputar,Isolator merespons dengan, karakteristik gaya-defleksi non-bottoming.2.55 kg beban statis per mount, frekuensi alami menetap antara5 ̊8 Hz, dengan gesekan kering memberikan rasio peredam0.10 ¢ 0.20yang membatasi amplifikasi resonansi untukdi bawah 3,0 kali amplitudo input¢menghindari pembesaran yang merusak yang terjadi dengan sistem pegas yang tidak diredam atau sedikit diredam.

Konstruksi Berat untuk Lingkungan yang Merah

Setiap komponen dari JGX-1276D-278B dipilih dan diolah untuk ketahanan ekstrim:

• Tali kawat: SS304 stainless steel, 7×19 lurus biasa lay, post-molding electropolished untuk Ra ≤ 0,4 μm.Penutup permukaan ini meminimalkan situs inisiasi korosi dan memastikan karakteristik gesekan antar untaian yang konsisten sepanjang masa pakai penuh.
• Tulang Pengikat: 6061-T6 paduan aluminium, keras anodisasi sesuai dengan MIL-A-8625 Tipe III setara, memberikan daya tahan,lapisan permukaan yang tidak konduktif listrik yang mencegah korosi galvanik antara batang aluminium dan tali stainless steel di atmosfer lembab atau garam.
• Antarmuka Pemasangan: Lubang tembus Ø8,5 mm dengan precision-rimmed pada kedua batang menerima pengikat standar M8. Desain batang simetris memungkinkan pemasangan dalam orientasi apapunatau bersudut tanpa mempengaruhi kinerja isolasi.

Data Resiliensi Lingkungan

Pedoman Pemasangan & Integrasi

Orientasi Pemasangan: JGX-1276D-278B bekerja sama dalam konfigurasi kompresi, geser, atau 45 ° miring.pemasangan vertikal (mode kompresi) mengoptimalkan kapasitas bebanUntuk aplikasi dengan gangguan lateral yang signifikan, pengaturan miring 45° memberikan kekakuan yang seimbang di semua sumbu.

Torsi baut: M8 Kelas 8.8 pengikat dengan torsi hingga 20 ⋅ 25 N · m. Gunakan pengikat datar di kedua sisi batang pemasangan untuk mendistribusikan kekuatan penjepit secara merata.Menggunakan loker benang kekuatan menengah untuk instalasi yang terkena getaran berkelanjutan.

Pengaturan Multi-mount: Untuk rak dan kandang peralatan, disarankan pola pemasangan simetris 4 poin atau 6 poin.Total massa peralatan dibagi dengan jumlah mount harus berada dalam kisaran 2 ∼ 55 kg per isolator untuk kinerja isolasi yang optimal.

Sektor Aplikasi yang Direkomendasikan

Mobile communication shelter equipment • Offshore platform control cabinets • Heavy industrial machinery operator stations • Generator and turbine packaging • Railway locomotive electronics • Mining haul truck monitoring systems • Broadcast and telecommunication relay shelters • Search and rescue vehicle payloads • Portable field hospital power units • Geophysical survey instrumentation • Marine engine room auxiliary equipment • Cold storage warehouse conveyor drives

Kami menawarkan dukungan teknik aplikasi gratis termasuk karakteristik beban-deflection untuk muatan khusus Anda, laporan uji meja shaker multi-sumbu,dan modifikasi mounting bar khususHubungi tim penjualan teknis kami untuk mendiskusikan kebutuhan isolasi Anda dan meminta sampel untuk evaluasi.
