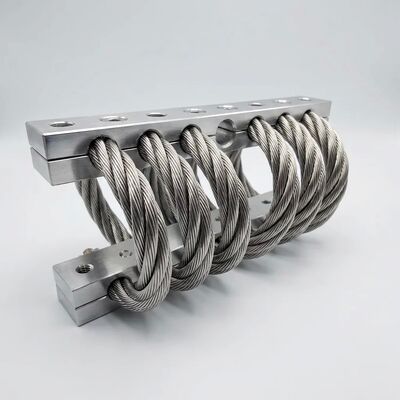

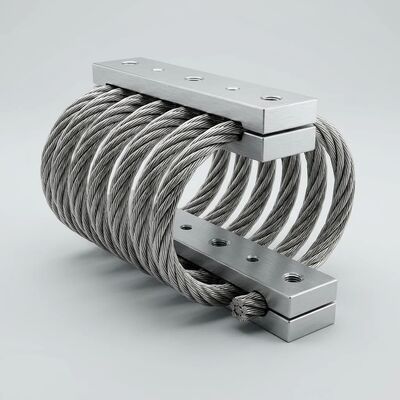

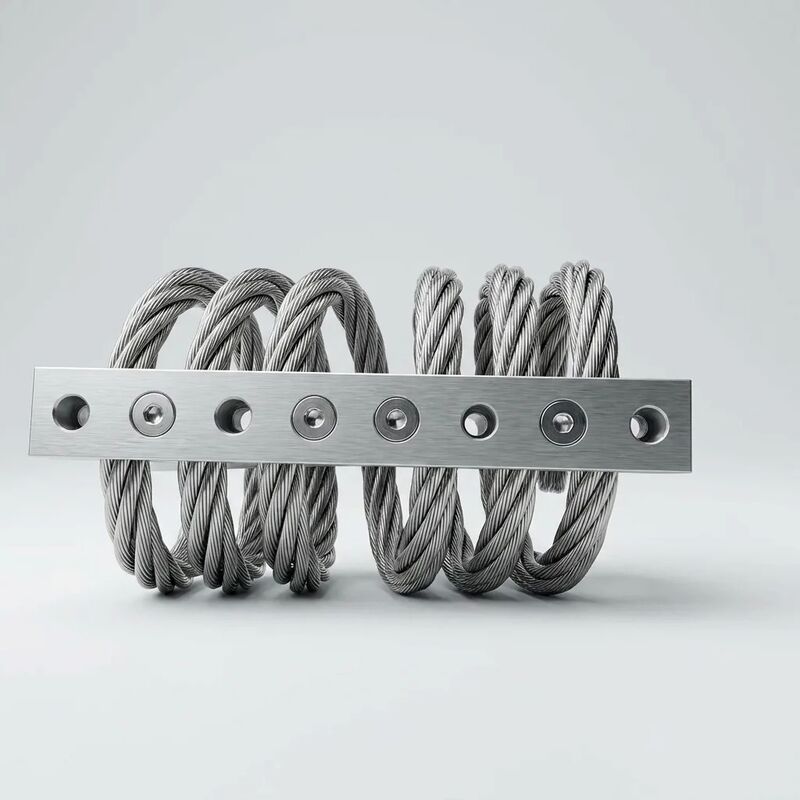

JGX-0956D-110A Isolator Getaran Tali Kawat Pengganti Drop-In Mulus untuk Kinerja Linier yang Dapat Diprediksi

JGX-0956D-110A — Isolator Getaran Tali Kawat Pengganti Drop-In yang Mulus dengan Performa Linier yang Dapat Diprediksi

ItuJGX-0956D-110Amemecahkan tantangan industri yang terus-menerus: meningkatkan kinerja isolasi getaran tanpa memodifikasi struktur peralatan, rangka pemasangan, atau titik jangkar pondasi yang ada. Dirancang agar cocokpola baut ISO dan DIN standar, produk ini langsung digunakan pada dudukan elastomer, isolator pegas koil, dan dudukan tali kawat lama yang paling umum digunakan. Arsitektur baja tahan karat yang seluruhnya terbuat dari logam kemudian memberikan layanan bebas perawatan selama puluhan tahunkarakteristik defleksi beban mendekati linier yang dapat diprediksidivalidasi hingga deviasi ≤ ±5% pada rentang nilai 1–800 kg.

Apa yang Membuat Penggantian Drop-In yang Sebenarnya

Banyak isolator yang mengklaim kompatibilitas retrofit. JGX-0956D-110A menyampaikannya dalam hal yang terukur:

• Pencocokan pola baut— diproduksi sesuai jaringan pemasangan industri standar (ISO 299, DIN 281, dan pola OEM umum); dimensi lingkaran baut dan slot khusus tersedia untuk pesanan volume tanpa biaya perkakas untuk jumlah di atas 100 unit
• Paritas atau pengurangan amplop— geometri kumparan heliks kompak menempati volume 20–40% lebih sedikit dibandingkan isolator pegas model housing konvensional dengan peringkat beban setara, sehingga memecahkan masalah jarak bebas di ruang peralatan yang sempit
• Pelestarian tinggi badan— ketinggian pemasangan pada beban terukur dikontrol hingga ±1 mm dari spesifikasi target, yang berarti pipa, saluran, poros penggerak, dan alat tenun kabel yang tersambung tidak memerlukan penyelarasan ulang setelah pertukaran
• Penggunaan kembali baut jangkar— diameter lubang pelat dasar dan jarak tengah sesuai dengan pemasangan yang ada; biasanya baut jangkar yang sama dapat dikencangkan kembali sesuai spesifikasi, sehingga menghindari biaya dan bahaya pengeboran beton di fasilitas operasional

Kasus Ekonomi untuk Retrofit Drop-In

Memilih isolator pengganti drop-in dibandingkan proyek rekayasa ulang akan mengubah persamaan biaya secara signifikan. Pertimbangkan instalasi kipas atau pompa industri 8-mount yang khas:

• Tidak ada modifikasi struktural— menghilangkan fabrikasi baja, pengelasan, dan pengecatan menghemat $2.000–$8.000 per instalasi hanya untuk tenaga kerja dan material
• Meminimalkan waktu henti— penggantian 8 dudukan dengan baut dan pemasangan dapat diselesaikan dalam satu shift (4–6 jam termasuk verifikasi torsi) dibandingkan 2–5 hari untuk desain ulang sistem pemasangan penuh
• Tidak ada persetujuan perubahan teknis— karena antarmuka pemasangan tidak berubah, banyak fasilitas dapat memproses JGX-0956D-110A sebagai pengganti pemeliharaan yang serupa, alih-alih memicu perintah perubahan teknik (ECO) penuh dengan tinjauan desain terkait, penilaian keselamatan, dan biaya dokumentasi
• Peningkatan kinerja langsung— peralihan dari dudukan elastomer yang sudah tua (yang biasanya kehilangan 30–50% efisiensi isolasinya dalam waktu 5 tahun karena set kompresi dan pengerasan lingkungan) ke isolator tali kawat yang seluruhnya terbuat dari logam memulihkan redaman getaran berdasarkan desain sejak jam pertama pengoperasian

Kinerja Linier yang Dapat Diprediksi di Seluruh Rentang Beban

Itu≤ ±5% deviasi linearitasJGX-0956D-110A bukanlah nilai maksimum teoritis — ini adalah kriteria penerimaan produksi yang diverifikasi pada setiap batch. Tingkat linearitas ini memberikan manfaat teknik praktis yang tidak dapat ditandingi oleh dudukan elastomer non-linier:

• Prediksi penularan tanpa menebak-nebak— isolator linier mengikuti kurva transmisibilitas DOF ​​tunggal klasik dengan tepat; efisiensi isolasi pada rasio frekuensi apa pun dapat dihitung dengan kalkulator saku daripada memerlukan FEA nonlinier berulang
• Isolasi yang stabil ketika berat muatan berubah— peralatan yang beroperasi dengan massa bervariasi (tangki pengisian/pengosongan, konveyor penanganan material dengan muatan yang berubah-ubah, bejana pemrosesan batch) mengalami isolasi yang konsisten karena kekakuan tetap sebanding dengan defleksi di seluruh rentang
• Tidak ada pelunakan kekakuan yang bergantung pada amplitudo— elastomer menunjukkan efek Payne: kekakuan dinamis menurun seiring dengan meningkatnya amplitudo regangan, yang berarti perilaku isolator berbeda selama pengoperasian normal dibandingkan saat terjadi guncangan. Kumparan baja heliks JGX-0956D-110A tidak menunjukkan ketergantungan amplitudo yang terukur hingga penghentian beban berlebih
• Set yang cocok tanpa shimming— dalam suspensi 4, 6, atau 8 titik, kekakuan linier dan berulang dari setiap unit JGX-0956D-110A memastikan pembagian beban yang seimbang secara alami; tidak diperlukan penyesuaian ketinggian berulang atau penyortiran kecepatan pegas selama pemasangan

Spesifikasi Teknis

Industri dan Peralatan Dimana Penggantian Drop-In Memberikan Nilai Maksimal

• HVAC dan layanan bangunan— dudukan kompresor pendingin, isolator kipas menara pendingin, penggantian pegas unit penanganan udara; biasanya 20–50 pemasangan per gedung, sehingga penghematan waktu henti kumulatif dari penggantian baut menjadi besar
• Pengolahan air dan air limbah— dasar pompa sentrifugal, skid blower aerasi, isolator centrifuge decanter; konstruksi baja tahan karat tahan terhadap kelembapan terus-menerus dan paparan bahan kimia tanpa pembajakan karat seperti yang terjadi pada pengatur pegas konvensional
• Sistem kipas dan pengumpulan debu industri— penggantian langsung untuk dudukan pegas yang rusak pada kipas angin induksi dan kipas angin paksa; kekakuan linier yang dapat diprediksi menghilangkan siklus penyesuaian ulang musiman yang disebabkan oleh penyimpangan termal elastomer
• Peralatan bantu pembangkit listrik— selip oli pelumas, set pompa penerusan bahan bakar, lemari peralatan eksitasi pada dek turbin; kompatibilitas drop-in menghindari izin kerja panas dan prosedur pengelasan di area rahasia
• Peralatan pinggir rel kereta api dan sarana perkeretaapian— isolator kabinet sinyal, dudukan kompresor rangka bawah, suspensi modul HVAC; pertukaran pola baut dengan dudukan yang ada menyederhanakan program peningkatan seluruh armada yang tersebar di ratusan kendaraan atau lokasi pinggir jalan
• Mesin bantu kelautan— dudukan generator darurat, isolasi pompa kebakaran, kontrol getaran selip desalinasi; Konstruksi 316 SS dan pola baut drop-in menghilangkan kebutuhan modifikasi struktural dok kering selama reparasi

Kirimkan kepada kami merek dan model dudukan yang ada atau sketsa dimensi pola baut Anda. Kami akan memverifikasi kompatibilitas JGX-0956D-110A dalam satu hari kerja dan memberikan spesifikasi retrofit, harga, dan waktu pengiriman. Harga volume tersedia untuk program peningkatan seluruh armada dan multi-lokasi.
