JGX-0956D-110A Pemasangan Pengecualian Getaran Tali Kawat dengan Desain Interlocking yang Aman

JGX-0956D-110A ¢ Pengecualian getaran tali kawat yang disesuaikan dengan muatan dengan penguncian yang aman

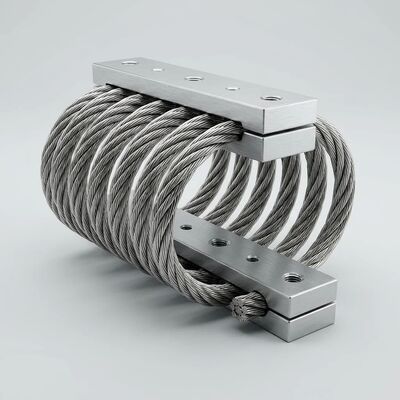

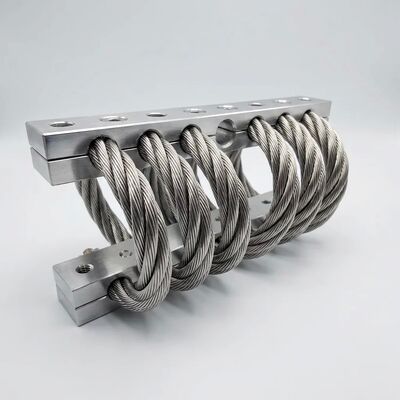

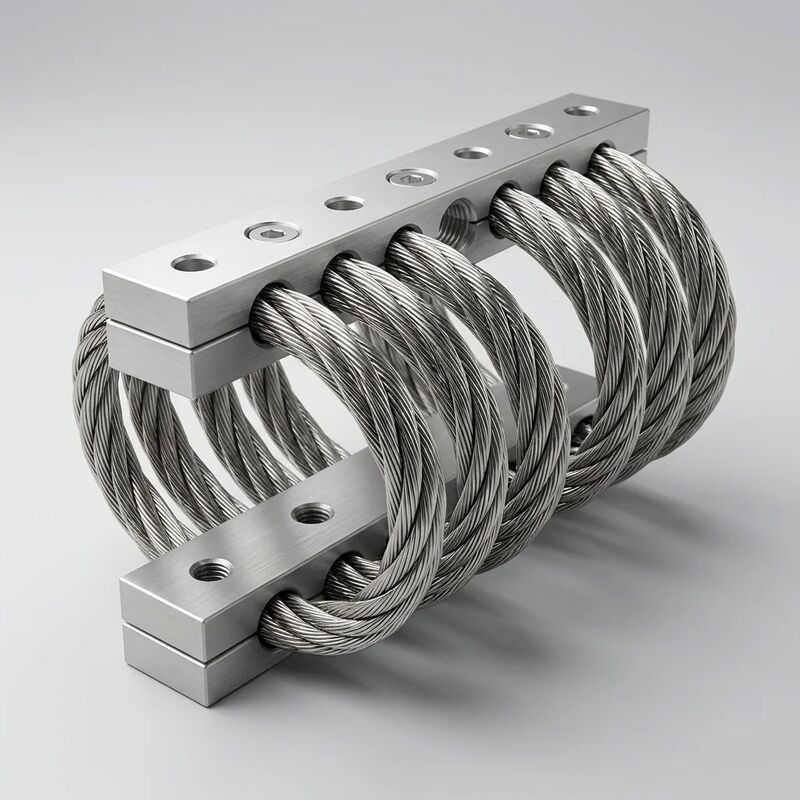

PeraturanJGX-0956D-110Amengambil pendekatan yang sama sekali berbeda untuk isolasi getaran. alih-alih meminta peralatan Anda untuk cocok dengan isolator katalog, isolator dirancang untuk cocok dengan peralatan Anda. setiap unit kapal dengankonfigurasi kumparan khusus muatandiameter kawat, jumlah kumparan, sudut helix, dan preload semua dihitung dari berat yang Anda kirimkan, koordinat pusat gravitasi, dan spektrum eksitasi.penguncian fail-safe mekanisterintegrasi langsung ke dalam struktur mount, memastikan bahwa bahkan di bawah overload bencana, muatan berguna tetap secara fisik ditangkap.

Cara Kerja Penyetelan Khusus Pakai

Proses konfigurasi JGX-0956D-110A melibatkan tiga input data dari pelanggan:

• Massa muatan dan lokasi CG️ total berat peralatan ditambah koordinat x, y, z dari pusat gravitasi relatif terhadap bidang pemasangan;ini menentukan beban statis per isolator dan distribusi kekakuan yang diperlukan di seluruh suspensi multipoint
• Band frekuensi eksitasi- frekuensi getaran dominan yang dihasilkan atau diterima oleh peralatan;frekuensi alami isolator kemudian ditempatkan setidaknya √2 di bawah frekuensi rangsangan terendah untuk mencapai transmisibilitas di bawah satu
• Pola baut pemasangan dan batasan amplopDiameter lingkaran baut atau kisi persegi panjang, ukuran benang, ketinggian celah yang tersedia, dan penghalang yang berdekatan yang membatasi jejak isolator

Dari input ini, geometri kumparan dihitung untuk menempatkanfrekuensi alami dalam pita 6 ∼ 14 Hzdengan defleksi statis3 ̊18 mmSistem yang dihasilkan memberikan efisiensi isolasi≥ 85% pada resonansimelintasi ketiga sumbu translasi.

Penguncian Aman: Keamanan oleh Geometri, Bukan oleh Torsi

Sebagian besar pendirian getaran bergantung pada koneksi bolted sebagai satu-satunya sarana retensi muatan.atau pemantauan torsi yang diabaikan dapat mengakibatkan pemisahan peralatan, sistem yang dipasang pada kendaraan, atau setiap aplikasi di mana muatan yang jatuh membahayakan personel atau mesin yang berdekatan.

JGX-0956D-110A menangani ini denganmekanisme penguncian dua batang dengan kunci positif:

• Penangkapan geometrisDua batang penguncian stainless steel yang diperkuat melewati slot mesin di kedua plat dasar dan penyangga muatan; setelah dirakit,batang secara fisik menahan muatan bahkan jika semua baut pemasangan benar-benar dihapus
• Pembatasan perjalanan kelebihan beban bar penguncian juga berfungsi sebagai hard stop, membatasi defleksi kompresi dan tegangan maksimum ke kisaran aman yang dirancang,mencegah deformasi plastik kumparan selama peristiwa kejut yang melebihi beban nominal
• Konfirmasi keamanan visual✓ selang referensi yang diproses ke dalam setiap batang penguncian memberikan indikator visual pergi/tidak pergi; jika selang terlihat di luar permukaan bracket,Isolator telah mengalami kejadian over-travel dan harus diperiksa
• Tidak ada perawatan tambahan- mekanisme penguncian tidak memiliki bagian yang bergerak di luar kumparan isolasi itu sendiri; tidak ada pin, kunci, pegas, atau permukaan keausan yang membutuhkan pelumasan berkala atau penggantian

Kinerja yang dapat diprediksi dan linearitas untuk desain sistem yang dapat diandalkan

Data validasi di seluruh unit produksi JGX-0956D-110A mengkonfirmasideviasi linearitas beban-defleksi ≤ ± 5%perilaku hampir linier ini adalah konsekuensi langsung dari geometri tali kawat spiral: tidak seperti elastomer yang menunjukkan efek Mullins, efek Payne,dan ketergantungan amplitudo yang kuat, kumparan stainless steel mempertahankan kekakuan yang konsisten terlepas dari riwayat eksitasi.

Untuk perancang sistem, linearitas yang dapat diprediksi berarti:

• Pemodelan FEA yang disederhanakan isolator dapat direpresentasikan sebagai elemen spring-damper linier tanpa subroutine material non-linier atau pemeriksaan konvergensi iteratif
• Prediksi multi-sumbu yang pasti matriks kekakuan 3 sumbu yang berasal dari uji sumbu tunggal berlaku untuk semua arah beban, memungkinkan simulasi sistem 6-DOF yang akurat
• Kemungkinan berulang dari batch ke batch- pengisolator pengganti yang dipesan beberapa tahun kemudian dengan spesifikasi muatan yang sama akan sesuai dengan set asli dalam toleransi, menghilangkan kebutuhan untuk menyetel ulang atau re-shim instalasi

Spesifikasi Teknis

Dimana Pemasangan Beban Berguna dan Keselamatan Paling Penting

• Kabin pengangkat udara dan derekˇ interlock fail-safe tidak dapat dinegosiasikan ketika muatan yang jatuh akan menyerang personel di bawah;Tuning khusus muatan memastikan kualitas perjalanan kabin memenuhi standar kenyamanan operator di seluruh rentang kecepatan angkat
• Stand pengujian mesin dan transmisiSetiap varian mesin memiliki massa dan CG yang berbeda.isolasi disesuaikan mencegah penyeberangan resonansi selama tes menyapu sementara interlock memberikan penghalang keamanan yang keras terhadap kegagalan mount pada RPM tinggi
• Mesin pengukur koordinat presisi (CMM)- kekakuan linier yang dapat diprediksi memungkinkan fungsi transfer isolasi getaran untuk dimasukkan ke dalam anggaran ketidakpastian pengukuran;Pengaturan muatan berguna menempatkan frekuensi alami jauh di bawah gangguan di lantai
• Mesin penggerak generator dan kompresorDesain interlocking memastikan keselamatan transportasi jalan; penyesuaian khusus memperhitungkan berat skid spesifik dan CG dari setiap konfigurasi trailer
• Alat litografi semikonduktor dan alat inspeksi waferKekuatan yang lebih rendah dari 1 m/s.JGX-0956D-110A memberikan linearitas dan konsistensi batch yang diperlukan untuk kualifikasi kamar bersih

Untuk memulai konfigurasi JGX-0956D-110A khusus muatan, berikan berat peralatan, lokasi CG, frekuensi eksitasi dominan, dan gambar pola baut.Insinyur aplikasi kami akan mengembalikan lembar spesifikasi yang disesuaikan dan model 3D STEP dalam waktu 48 jam.
