JGX-0480D-75A Isolator Getaran Tali Kawat Penghalus Non-linier Redaman Kejut Bebas Perawatan Umur Panjang

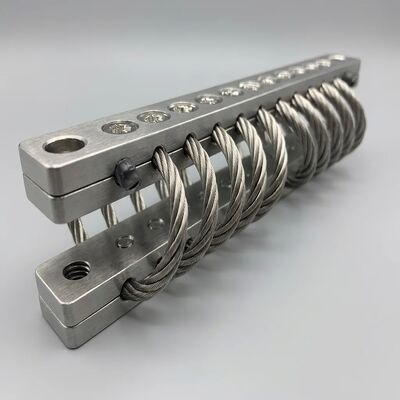

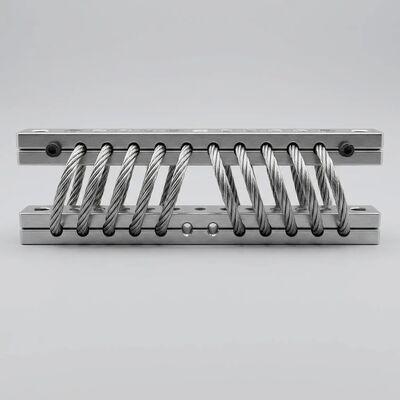

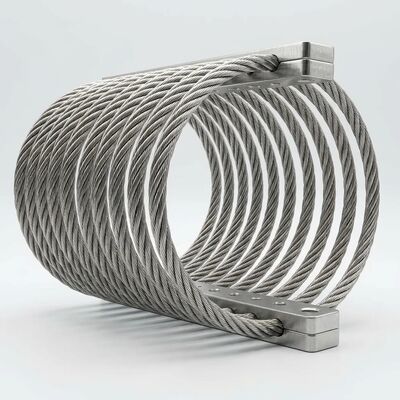

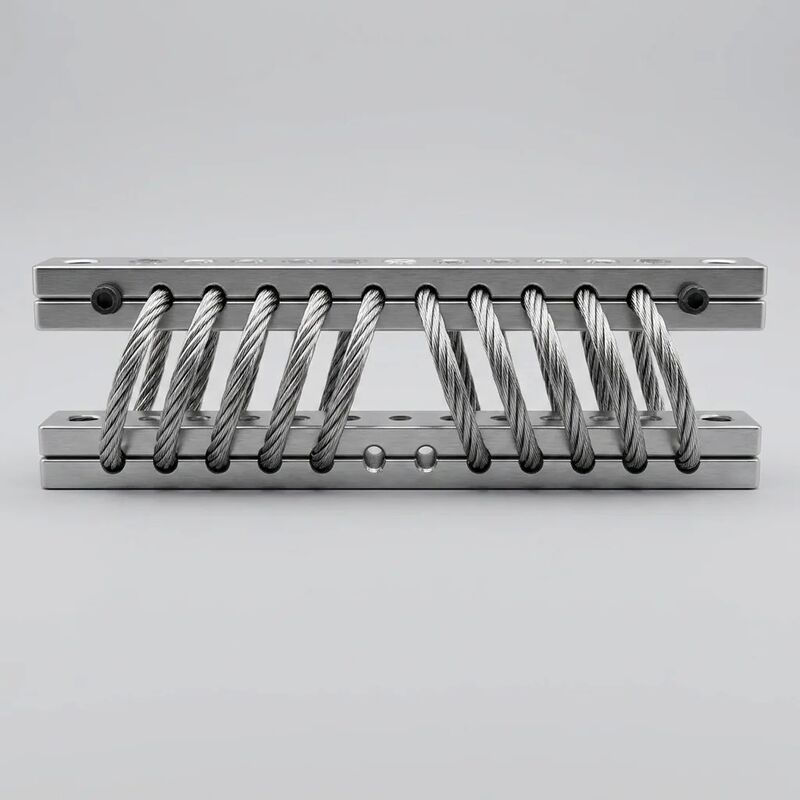

JGX-0480D-75A Wire Rope Vibration Isolator

PeraturanJGX-0480D-75A Isolator Getaran Tali Kawatmenyatukanteknologi peredam kejut non-linierdan aArsitektur semua logam tanpa perawatanuntuk memberikan kontrol getaran yang dapat diprediksi dan jangka panjang untuk instalasi industri yang paling menuntut.MIL-STD-810H(Pertimbangan Teknik Lingkungan) danMIL-STD-167-1A(Vibrasi Mekanis Peralatan Kapal) protokol pengujian, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

Penghalusan dan peredam kejut non-linier

• Respon kekakuan adaptif:Geometri tali kawat spiral 8-coil menghasilkanKurva pergeseran gaya yang sengaja tidak linierDalam kisaran operasi normal (0~70% dari defleksi nominal), kekakuan sengaja rendah dan progresif, memberikan isolasi getaran terus menerus yang sangat baik.efek pengeras geometris diaktifkan, memberikanpenyerapan energi yang terkontrolyang mencegah dasar keras dan membatasi kekuatan puncak yang ditransmisikan selama peristiwa kejut.
• Coulomb Damping dengan Proporsional Displacement:Inter-kawat gesekan di seluruh konstruksi 7 × 19 IWRC menghasilkan peredam yang meningkat dengan amplitudo perpindahan.mekanisme regulasi dirimemberikan peredam rendah (ζ ≈ 0,05) selama getaran keadaan konstan amplitudo kecil untuk isolasi frekuensi tinggi yang unggul, dan peredam tinggi (ζ ≈ 0,05).20) selama kejut transisi amplitudo besar untuk disipasi energi yang cepat.
• Atenuasi Pulsa Kejut:Uji transmisibilitas kejut yang diukur menunjukkanhingga 85% pengurangan akselerasi puncakpada pulsa input setengah sinus 15 g (11 ms durasi), dengan pergeseran residual yang tidak signifikan setelah peristiwa kejut.siap untuk siklus kejutan berikutnya.

Jangka Hidup yang Panjang dan Bebas Perawatan

• Zero Interval Layanan Terjadwal:Tidak adanya bahan karet, polimer, atau elemen cair menghilangkan semua mekanisme keausan yang mendorong jadwal penggantian isolator konvensional.Tidak ada untuk melumasi, retorque, memeriksa retakan, atau menggantisepanjang umur siklus kelelahan > 10 tahun.
• 15 Tahun Desain Life Baseline:Pengujian kehidupan dipercepat dalam siklus termal gabungan (- 60 °C sampai + 200 °C), paparan kabut garam dan siklus mekanik menunjukkantidak ada degradasi yang terukurdalam karakteristik beban-defleksi atau kinerja damping setelah pemakaian selama 15 tahun yang disimulasikan. permukaan SS304 yang dipoles tetap bebas dari lubang, retakan korosi tegangan,atau serangan intergranular.
• Kesederhanaan pemasangan:Montage single-bolt melalui M12 × 1.75 studs berujung tidak memerlukan berkilau, perlengkapan keselarasan, atau penyesuaian pra-pemuatan.Isolator selfcenters di bawah berat peralatan statis dan segera mulai menyediakan isolasi desain-niat tanpa komisi atau prosedur break-in.

Validasi MIL-STD yang sesuai

• Memenuhi MIL-STD-810H:JGX-0480D-75A telah diuji berdasarkan Metode 514.8 (Vibration) dan Metode 516.8 (Shock) dari MIL-STD-810H,menunjukkan kinerja isolasi yang konsisten di rentang frekuensi dan amplitudo yang ditentukanEksposur suhu dengan metode 501.7 (suhu tinggi) dan metode 502.7 (suhu rendah) mengkonfirmasi kemampuan operasional dari -60 °C sampai +200 °C tanpa degradasi kinerja.
• MIL-STD-167-1A Kepatuhan:Pengujian getaran tipe I (getaran lingkungan peralatan kapal) memvalidasi kemampuan isolator untuk melindungi peralatan dari getaran struktural dalam rentang frekuensi 4 ∼ 50 Hz,dengan transmisibilitas diukur di bawah 2.0 di seluruh spektrum uji dengan beban nominal.
• Validasi Korosi Kabut Garam:Lebih dari 500 jam paparan semprotan garam netral per ASTM B117 tanpa pembentukan karat merah pada tali kawat SS304 atau batang penahan, mengkonfirmasi kesesuaian untuk laut, lepas pantai,dan lingkungan industri pesisir.

Spesifikasi Teknis

Aplikasi Target

• Peralatan Kapal & Laut:Melindungi pompa, kipas ventilasi, lemari kontrol, dan mesin bantu dari getaran yang dikirimkan oleh lambung dan kejut yang disebabkan gelombang pada kapal komersial, platform lepas pantai,dan fasilitas produksi terapung. MIL-STD-167-1A pengujian memvalidasi kinerja dalam lingkungan getaran 4 50 Hz kapal.
• Sistem darurat industri & siap pakai:Mengisolasi paket pompa kebakaran, set generator darurat,dan sistem pasokan listrik tanpa gangguan (UPS) di mana pemeliharaan tidak praktis dan peralatan harus memulai dengan handal setelah bertahun-tahun berada dalam keadaan siaga di lingkungan yang tidak dikondisikan.
• Peralatan mobile berat:Menyediakan isolasi getaran untuk pemasangan kabin operator, kandang kontrol elektronik, dan komponen sistem hidrolik pada mesin konstruksi, mesin pemanen pertanian,dan kendaraan penanganan bahan yang beroperasi dalam kondisi continuous shock dan vibration.
• Mesin-mesin penting pabrik proses:Melindungi pompa turbin, sentrifugal berkecepatan tinggi, dan peralatan pengukuran presisi dalam proses kimia terus menerus, farmasi,dan fasilitas pengolahan makanan di mana downtime yang tidak direncanakan membawa implikasi produksi dan keselamatan yang serius.
• Aplikasi pengendalian seismik:Karakteristik kekakuan non-linear memberikan isolasi yang efektif selama operasi normal sementara kekakuan progresif membatasi pergeseran peralatan selama peristiwa seismik,menawarkan pengendalian seismik yang melekat tanpa snubber terpisah atau stop batas.
• Peralatan infrastruktur transportasi:Mengisolasi lemari sinyal kereta api, motor kipas ventilasi terowongan, peralatan pemantauan sambungan jembatan,dan elektronik sistem manajemen lalu lintas dari siklus getaran dan ekspansi termal yang terus-menerus disebabkan oleh lalu lintas.

Komitmen kualitas ECER:Setiap JGX-0480D-75A diproduksi di bawah ISO 9001:2015 dengan individual lot traceability dan pengujian dokumentasi.dukungan teknik aplikasi gratistermasuk perhitungan pemilihan beban, generasi kurva transmisibilitas, dan bantuan integrasi 3D CAD.Hubungi kami sekaranguntuk mendiskusikan kebutuhan isolasi kejut dan getaran spesifik Anda, meminta laporan uji, atau menerima penawaran volume yang kompetitif dengan konfirmasi waktu lead.
