JGX-0400D-37A Isolator Getaran Tali Kawat Kontrol Kejut Unggul Desain Tahan Korosi Tahan Lama

JGX-0400D-37A Wire Rope Vibration Isolator

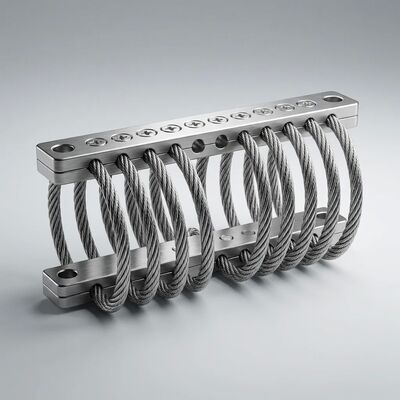

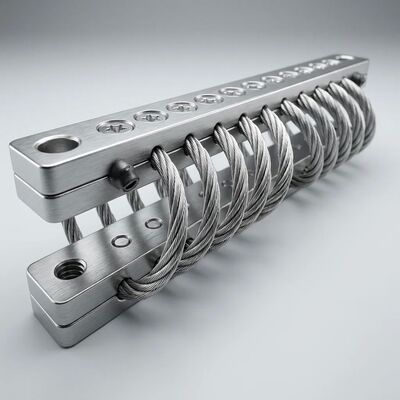

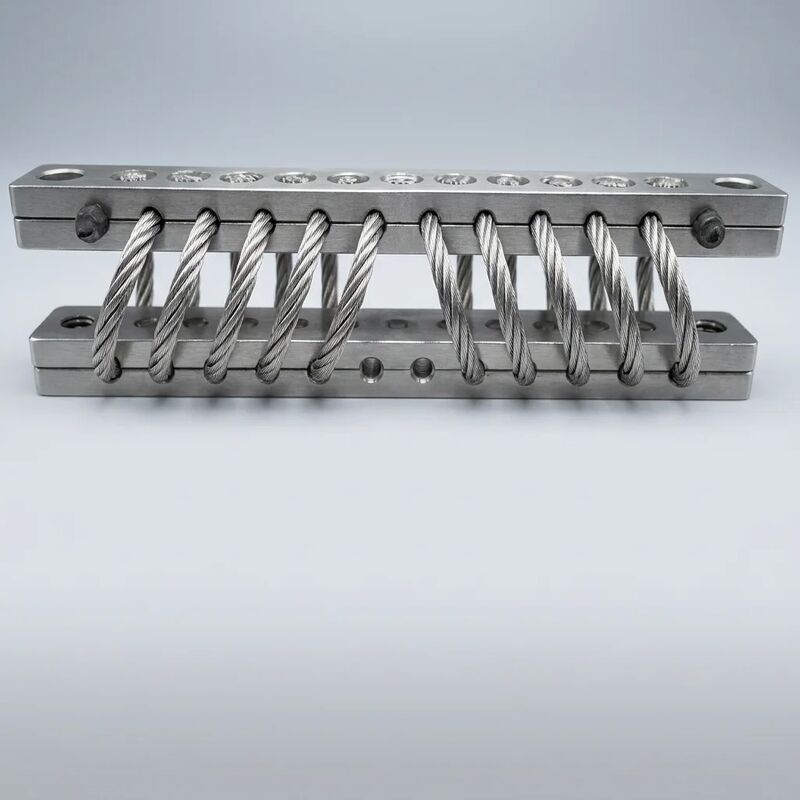

PeraturanJGX-0400D-37A Isolator Getaran Tali Kawatmerupakan solusi teknik presisi untuk menuntut kebutuhan isolasi getaran industri. Dibangun di sekitar konfigurasi tali kawat spiral 6-coil menggunakanBaja tahan karat 304 (UNS S30400)dengan7×19 IWRC (Independent Wire Rope Core)konstruksi, isolator ini memberikan prediksi, pengurangan kejut berulang dan peredam getaran di berbagai sumbu beban.Selesaikan permukaan yang dipoles meningkatkan ketahanan terhadap kelelahan korosi dan konsistensi estetika untuk integrasi OEM.

Sorotan Teknik & Desain

• Geometri Helical Coil Pemilik:Konfigurasi 6 kumparan dengan kabel kawat diameter 4,0 mm dioptimalkan untuk menyediakanrentang frekuensi alami 5 ∼ 15 Hzdi bawah beban statis nominal, secara efektif mengisolasi gangguan di atas 7 ′ 21 Hz (√2 × frekuensi alami). Diukurrasio peredam 0,12 ‰ 0.20Memastikan disipasi energi yang cepat untuk peristiwa kejut sementara.
• Manajemen beban multi-sumbu:Dirancang untuk isolasi secara bersamaan dalam kompresi (50 500 kg), ketegangan (30 300 kg), dan mode geser.rasio kekakuan dinamis-statistetap di bawah 1.5:1, memastikan kinerja yang konsisten di berbagai amplitudo rangsangan tanpa mengeraskan atau melunakkan nonlinearitas.
• Integritas bahan & perlindungan korosi:Baja tahan karat 304 bahan dasar yang dipasangkan dengan perawatan permukaan electropolished mencapai> 500 jam tahan sembarangan garamMenurut ASTM B117, penjepit pegangan paduan aluminium dikencangkan secara hidrolik di bawah tekanan terkontrol untuk mencegah tergelincirnya tali kawat dan menjaga keseragaman gaya penjepit di seluruh perakitan.
• Konstruksi Optimalisasi Kelelahan:Pola stranding tali kawat mendistribusikan tegangan lentur di 133 kawat individu (7 untai × 19 kawat), memberikan>10&sup7; siklus bebanPada 80% dari kapasitas nominal tanpa degradasi kinerja yang terukur Konstruksi semua logam menghilangkan elastomer penuaan, merangkak, atau kompresi set yang ditemukan dalam pegangan berbasis karet.

Spesifikasi Teknis Lengkap

Aplikasi yang direkomendasikan

• Set Generator Industri:Mengisolasi getaran yang disebabkan oleh mesin dari 15 kVA hingga 500 kVA paket generator diesel dan gas, melindungi inti radiator dan elektronik panel kontrol dari kegagalan kelelahan.
• Peralatan HVAC & Air Handling:Mengurangi transmisi kebisingan yang disebabkan oleh struktur dari kipas sentrifugal, menara pendingin, dan unit pendingin di instalasi bangunan komersial dan industri.
• Kompresor & Pump Skids:Memberikan isolasi getaran yang dapat diandalkan untuk kompresor sekrup berputar dan berputar yang beroperasi pada 800 ∼ 3600 rpm, menjaga keselarasan dalam kondisi beban dinamis.
• Peralatan Pertambangan & Tambang:Melindungi layar bergetar, basis motor crusher, dan perakitan drive conveyor dari beban kejut amplitudo tinggi di lingkungan industri ekstraksi.
• Mesin ruang mesin laut:Tahan terhadap atmosfer yang sarat garam dan paparan kelembaban terus menerus di ruang mesin kapal lepas pantai, kompartemen pompa, dan ruang mesin bantu.
• Sinyal Kereta Api & Lemari Rail:Menghilangkan getaran yang disebabkan rel pada frekuensi sumber 20~200 Hz, memastikan operasi yang dapat diandalkan dari peralatan interlocking elektronik sensitif dan komunikasi.

Penjaminan mutu:Setiap isolator JGX-0400D-37A menjalani inspeksi dimensi 100%, verifikasi kurva beban-defleksi statis, dan pemeriksaan kualitas permukaan visual sebelum pengiriman.diameter tali kawat, dan konfigurasi pemasangan tersedia melalui layanan teknik OEM / ODM kami.Hubungi kami hari inidengan spesifikasi peralatan Anda untuk proposal isolasi getaran yang disesuaikan dan penawaran volume yang kompetitif.
