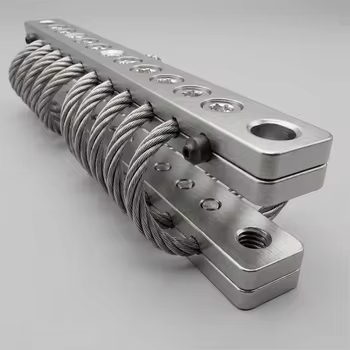

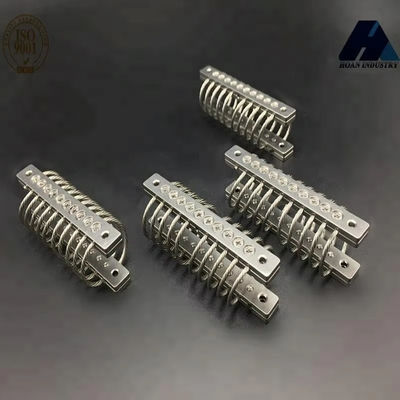

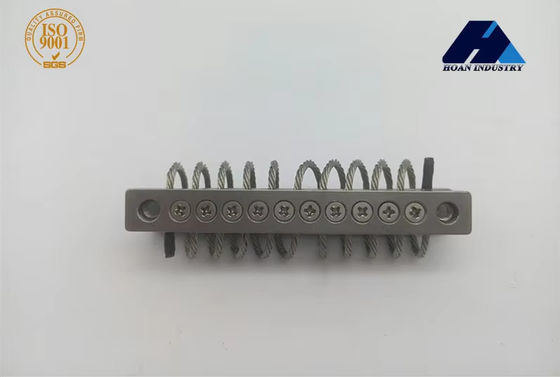

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Ringkasan:
JGX-0160E-4.8A adalah isolator getaran gimbal logam sepenuhnya yang dirancang untuk kontrol getaran presisi dalam aplikasi kamera UAV kompak.Konstruksinya semua logam menghilangkan komponen karet dan elastomer sepenuhnya, memberikan kinerja peredam yang konsisten tidak terpengaruh oleh perubahan suhu, paparan UV, atau kontak kimia.Mekanisme disipasi getaran eksklusif mengubah energi mekanik menjadi panas dalam milidetik, menyediakan isolasi yang dapat diandalkan secara inheren yang membutuhkan perawatan nol selama masa pakai produk.Rating beban 8KG dengan konfigurasi pemasangan tipe-A dioptimalkan untuk FPV ringan dan muatan kamera aksi.

Kinerja beban vertikal

45° Kinerja beban arah

Kinerja beban lateral

Mekanisme Damping & Teknik Material

JGX-0160E-4.8A mencapai kontrol getaran kelas-terdepan melaluiKonstruksi semua logamArsitektur. isolator adalahdisipasi energi yang cepatmekanisme mengubah energi getaran mekanik menjadi energi termal tingkat rendah melalui gesekan kering pada antarmuka kontak internal,yang menghilang secara pasif ke udara sekitarnya dalam 3-5 milidetik per siklusTidak ada cairan hidraulik yang bocor, tidak ada elemen elastomer yang retak, dan tidak ada ikatan mekanis yang akan usangkinerja peredam tanpa perawatan selama seluruh umur operasi UAV.

Plat dasar diproses dari 6061-T6 aluminium paduan billet dengan permukaan anodisasi keras (Tipe III, MIL-A-8625 sesuai).Hal ini memberikan lapisan oksida 50 mikron yang tahan korosi galvanik ketika dipasang pada bingkai drone serat karbonSekrup kepala soket baja paduan kelas 12.9 dengan lapisan oksida hitam disediakan sebagai pengikat standar, yang sebelumnya ditempelkan dengan threadlocker kekuatan menengah untuk perakitan tahan getaran.

Panduan Pemasangan

1. Memverifikasi berat muatan antara 1,4N dan 3,4N (30%-70% dari muatan statis maksimum 4,8N) untuk kinerja peredam yang optimal.
2. Pilih konfigurasi pemasangan yang diperlukan (A hingga E, atau tipe S) berdasarkan geometri bingkai gimbal Anda.konfigurasi lainnya tersedia atas permintaan.
3. Bersihkan semua permukaan pemasangan dengan alkohol isopropil.
4. Setelah pemasangan, lakukan uji pergeseran getaran tanah dari 5-500 Hz untuk memverifikasi kinerja isolasi sebelum penyebaran penerbangan.

Penjaminan Mutu & Kepatuhan Standar

Setiap isolator JGX-0160E-4.8A menjalani empat pintu kualitas wajib sebelum pengiriman: (1) Pemeriksaan dimensi menggunakan peralatan CMM dengan akurasi ± 0,02mm terhadap gambar teknik;(2) Verifikasi ketegangan tali kawat pada 150% dari beban nominal dengan nol permanen(3) Karakterisasi kekakuan dinamis di atas penggeser frekuensi 5-2000 Hz pada meja shaker elektrodinamika;(4) Pemeriksaan akhir visual dan dimensi dengan pelacakan lot ke nomor panas bahan bakuFasilitas produksi yang disertifikasi ISO 9001:2015 kami mempertahankan pelacakan batch penuh dari kumparan baja yang masuk melalui penomoran seri produk jadi.

Bidang Aplikasi

1. UAV Fotografi Udara & Sinematografi
2. Inspeksi Industri & Aset Monitoring Drone
3. Platform Survei Pertanian Presisi
4. LiDAR & Panas Imaging Muatan Muat
5. FPV Racing & Freestyle Quadcopters
6. Sistem Search & Rescue Drone
