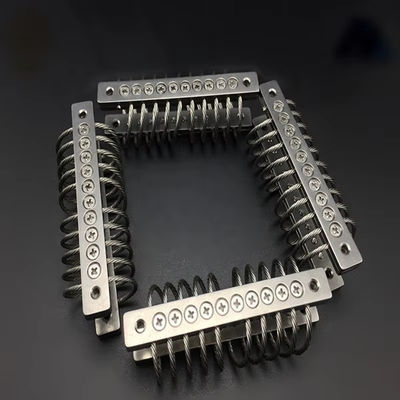

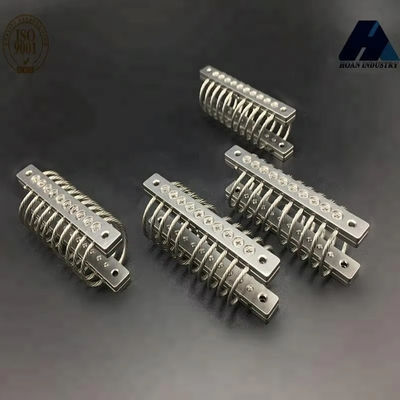

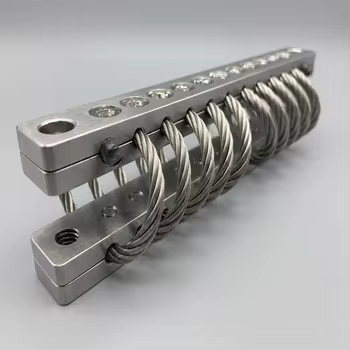

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Ringkasan:
JGX-0160E-4.8B mendefinisikan kembali isolasi getaran gimbal UAV dengan menghilangkan pemeliharaan sebagai kendala desain.Isolator ini membutuhkan pelumasan nol, nol baut re-torquing, dan nol penggantian komponen sepanjang umur layanan 15+ tahun.Arsitektur perlindungan ganda yang menunggu paten menggabungkan penghentian overtravel mekanis yang kaku dengan cincin snubber HNBR sekunder, menciptakan sistem isolasi kejut yang aman yang melindungi muatan berharga ribuan dolar. model 4.8B memiliki tipe B pemasangan dengan konfigurasi double mounting bar,memberikan stabilitas lateral yang lebih baik untuk kamera bioskop profesional format menengah. MIL-STD-810H shock memenuhi syarat dan ISO 10813-1 kelelahan diuji untuk 50 juta siklus, JGX-0160E-4.8B ditentukan oleh kontraktor pertahanan, produsen peralatan bioskop,dan integrator UAV industri di seluruh dunia.

Kinerja beban vertikal

45° Kinerja beban arah

Kinerja beban lateral

Arsitektur Perlindungan Ganda & Rekayasa Keandalan

Inovasi yang menentukan JGX-0160E-4.8B adalah redundantperlindungan gandaSistem isolasi kejut. tahap utama terdiri dari elemen isolasi tali kawat itu sendiri, yang menangani getaran operasi normal melalui peredam gesekan kering internal.Tahap sekunder diaktifkan hanya ketika perpindahan isolator melebihi 85% dari perjalanan maksimumnyaPada saat yang sama, sebuah cincin snubber HNBR (karet nitril butadien terhidrogenasi) menyerap energi dampak residual,memberikan karakteristik soft-stop yang melindungi muatan dari kejut mekanis yang kerasArsitektur dua lapisan ini sangat penting untuk gimbal kelas bioskop yang membawa paket kamera senilai $ 20.000+, di mana pendaratan keras tunggal dapat menghancurkan peralatan yang tidak tergantikan.

Peraturanbebas perawatandesain dicapai melalui tiga pilihan teknik: Pertama, permukaan 304 stainless steel yang dielektrolisasi menghilangkan celah mikro di mana korosi biasanya dimulai,dan lapisan oksida pasif sembuh sendiri jika tergoresKedua, the isolation element is pre-tensioned at the factory to 120% of the maximum rated static load and heat-set at 350°C for 4 hours—this stress-relief process eliminates the initial settling and bolt loosening that plague un-treated wire rope assemblies. Ketiga, semua antarmuka pengikat menggabungkan helical spring lock washers (DIN 127B) dan sudah diterapkan dengan medium strength anaerobic threadlocker. Hasilnya adalah isolator yang dapat dipasang,sekali diputar, dan kemudian diabaikan untuk sisa kehidupan operasional UAV.

Prosedur Pemasangan & Pemanfaatan

1. Memverifikasi bahwa berat muatan yang sebenarnya berada di antara 2,4 N dan 3,4 N (50-70% dari muatan nominal 4,8 N) untuk keterlibatan optimal dari kedua tahap perlindungan primer dan sekunder.
2. Tempatkan isolator menggunakan konfigurasi double-bar tipe B. Desain simetris memberikan kekakuan lateral yang sama di kedua arah, penting untuk kinerja gimbal yang seimbang.
3. Pasang pengikat M4 pada 3,0 N · m menggunakan kunci torsi yang dikalibrasi.
4. Melakukan uji darat sebelum penerbangan: memalingkan muatan secara manual ke arah perjalanan penuh di ketiga poros dan memverifikasi ketahanan yang lancar dan progresif tanpa pengikat atau klik logam.
5. Catat tanggal instalasi dan nomor seri. Isolator tidak memerlukan pemeliharaan terjadwal; inspeksi visual disarankan setiap 500 jam penerbangan untuk memeriksa kerusakan fisik yang tidak disengaja.

Pengujian Validasi & Sertifikasi

Unit produksi JGX-0160E-4.8B menjalani protokol verifikasi kualitas lima tahap: (1) Verifikasi dimensi mesin pengukuran koordinat (CMM) dengan akurasi ± 0,015 mm;(2) Verifikasi pra-tekanan pada sel beban kalibrasi dengan 0Keakuratan skala penuh 0,5%; (3) Karakterisasi dinamis pada pengayun elektrodinamik 10 kN menyapu 5-3000 Hz pada percepatan input 0,5 g;(4) 100% pengujian beban bukti fungsional pada 150% beban nominal dengan nol kriteria lulus deformasi permanen(5) Pengambilan sampel kontrol proses statistik (SPC) untuk ketahanan korosi semprotan garam per batch. pengujian umur dipercepat menurut ISO 10813-1 mengkonfirmasi 50 juta siklus umur kelelahan pada beban nominal,setara dengan sekitar 28,000 jam penerbangan pada profil getaran UAV khas.2015, CE, RoHS, dan sertifikasi REACH dengan pengungkapan materi lengkap yang tersedia untuk kepatuhan pengadaan pertahanan.

Bidang Aplikasi

1. Gimbal Kamera Bioskop & Siaran Profesional
2. Long-Endurance Border Patrol & Coast Guard UAV
3. Drone Pemantauan Pertanian dan Tanaman Presisi
4. Platform Inspeksi Lini Listrik & Pipa
5. UAV Penelitian Atmosfer & Pemantauan Cuaca
6. Sistem ISR Taktis (Intelijen, Pengawasan, Pengintaian)
7. Drone Inspeksi Fasilitas Minyak & Gas Offshore
