GR3-11A-A Alat penting untuk mengurangi gangguan getaran pada perangkat sensitif dan peralatan elektronik kelas atas
Atribut Produk
| Atribut | Nilai |
| Suhu Kerja | -55 ~ 120 |
| Pelabuhan | Xi'an atau ditentukan |
| Jumlah Kabel | 7 |
| Diameter | 2.4mm |
| Jangkauan beban | 3.5-2000KG |
| Beban Statik Maksimal | 20-47N ((2kg-4,8Kg) |
| Lebar | 30 mm |
| Kata Kunci Produk | Damping getaran kawat |
| Pemeliharaan | Rendah |
| Fitur | Lubang penggantungan; tahan minyak |
| Kemampuan penyesuaian | Dapat disesuaikan |
Deskripsi Produk
Seri GR3

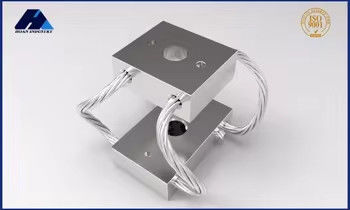

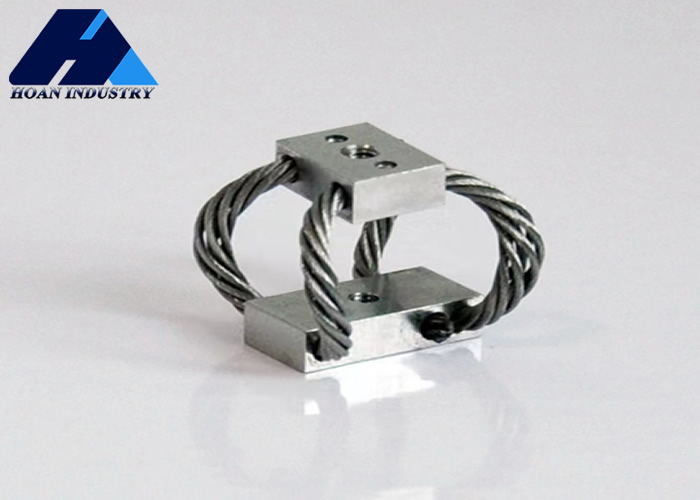

GR3 Butterfly-shaped Vibration Isolator -- Yayasan Ilmiah untuk Stabilitas Dinamis Peralatan Presisi
Batas kinerja instrumen presisi, sistem pengukuran, dan peralatan elektronik kelas atas seringkali dibatasi oleh gangguan getaran lingkungan yang kecil.Isolator getaran tali baja berbentuk kupu GR3 dari Xi'an Hoan Microwave Co., Ltd., melalui sifat mekanik yang dirancang dengan tepat, membangun landasan stabilitas dinamis untuk perangkat sensitif ini.
Nilai inti dari GR3 terletak pada karakteristik respon dinamis yang dioptimalkan. Struktur tali kawat baja berbentuk kupu-kupu dirancang dengan cermat untuk mencapai kekakuan dinamis yang sangat rendah.Ini berarti bahwa dalam pita frekuensi operasi peralatan (terutama frekuensi menengah dan tinggi), GR3 memiliki impedansi yang sangat rendah terhadap input getaran, sehingga secara signifikan mengurangi transmisibilitas getaran dan secara efektif mengisolasi getaran tanah atau gangguan peralatan sendiri.Mekanisme damping gesekan tali baja nonlinear uniknya memberikan faktor kerugian yang tinggi, yang dapat dengan cepat menghilangkan energi resonansi, menekan puncak resonansi,dan memperpendek waktu attenuasi getaran - ini sangat penting untuk meningkatkan kecepatan respons sementara dan akurasi keadaan tetap dari peralatan.
GR3 berkinerja sangat baik dalam kontrol getaran mikro.Desain kekakuan statis awalnya yang rendah memungkinkan untuk merespons secara sensitif terhadap input getaran yang sangat kecil dan mengaktifkan mekanisme disipasi energi peredamHal ini memenuhi persyaratan ketat untuk stabilitas sub-mikron atau bahkan tingkat nano di platform optik, mikroskop elektron,peralatan litografi, dan lebih.
Selain itu, stabilitas anti terbalik yang sangat baik tidak dapat diabaikan.memberikan kemampuan anti-goyang dan anti-torsi yang baik untuk peralatan presisi yang dipasang di atasnyaHal ini memastikan bahwa platform tetap horizontal dan arah stabil ketika mengalami gangguan lateral atau tindakan komponen bergerak internal dari peralatan.
Pengisolator getaran tali baja berbentuk kupu-kupu GR3, dengan mengatur kekakuan, peredam, dan stabilitas struktural,mengubah teori isolasi getaran yang kompleks menjadi praktik teknik yang dapat diandalkanIni telah menjadi platform stabilitas dinamis yang sangat penting untuk memastikan bahwa peralatan presisi dapat memberikan kinerja tertinggi dan mencapai operasi ultra-fin.
Nama Model
Kurva beban statis
| Tidak, tidak. | Model | Beban statis maksimum (N) | Max Deflection (mm) | Kv ((Vibration) (KN/m) | Ks (Shock) (KN/m) |
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| Tidak, tidak. | Model | Beban statis maksimum (N) | Max Deflection (mm) | Kv ((Vibration) (KN/m) | Ks (Shock) (KN/m) |
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18A-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0.9 |
| Tidak, tidak. | Model | Beban statis maksimum (N) | Max Deflection (mm) | Kv ((Vibration) (KN/m) | Ks (Shock) (KN/m) |
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18A-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
Opsi bahan untuk pemasangan splin
Baja tahan karat atau aluminium dapat dipilih
Opsi Pengolahan Permukaan untuk Aluminium Alloy Mounting Cleats
- Anodisasi putih:Perawatan permukaan untuk membuat permukaan aluminium lebih keras dari dirinya sendiri.Ini adalah perawatan permukaan normal dari aluminium mounting bar.

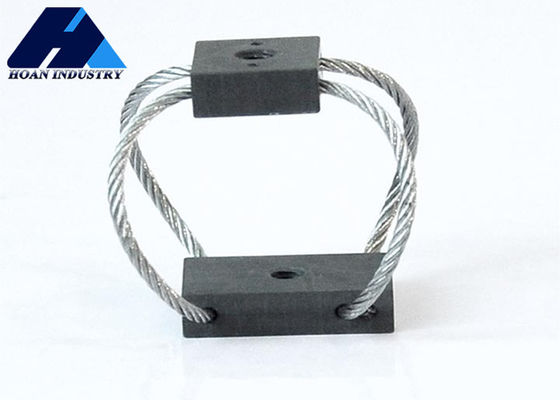

- Hard Anodizing:Perawatan permukaan untuk membuat aluminium mounting bar jauh lebih keras daripada cara putih anodisasi.Warna yang keras anodisasi aluminium mounting bar lebih gelap dari putih anodisasi caraPenggunaan khusus untuk persyaratan yang kompleks atau khusus dari kondisi kerja penggunaan isolasi kawat tali.
