Seri GR2
Perlindungan Presisi, Lahir dari Inovasi: Peredam Getaran Tali Kawat Seri GR dari Hong'an Microwave

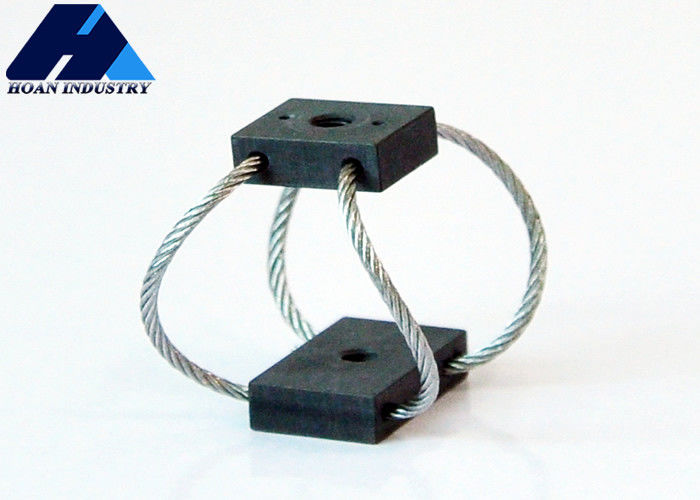

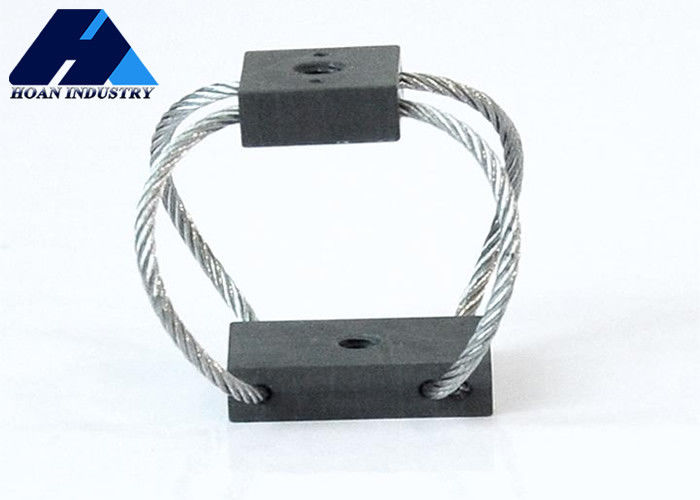

Di bidang pengendalian getaran dan guncangan, peredam getaran tali kawat seri GR dari Xi'an Hoan Microwave Co., Ltd. memberikan perlindungan penting bagi berbagai instrumen dan peralatan presisi dengan konsep desain unik dan kinerja yang sangat baik. Peredam ini, yang disebut dengan jelas "berbentuk kupu-kupu", tidak hanya dinamai karena penampilannya yang elegan, tetapi yang lebih penting, ia mencapai disipasi energi yang efisien melalui sifat mekanik strukturalnya yang halus mirip dengan sayap kupu-kupu.
Rahasia inti dari seri GR terletak pada struktur tali kawat baja tahan karat spiral yang dianyam dengan cermat. Banyak sekali untaian kawat baja berkekuatan tinggi dililit pada sudut tertentu untuk membentuk sistem redaman nonlinier. Ketika getaran atau guncangan terjadi, gesekan dan selip kecil terjadi di antara lapisan tali kawat, seperti banyak "unit pegas-peredam" kecil yang bekerja bersama, secara efisien mengubah energi mekanik yang merusak menjadi energi panas untuk disipasi. Mekanisme redaman "gesekan kering" yang unik ini memberikan seri GR kemampuan isolasi getaran broadband yang sangat baik, terutama dalam menekan getaran frekuensi menengah-tinggi dan guncangan sementara.
Dibandingkan dengan peredam getaran pegas karet atau logam tradisional, seri GR dari Hoan Microwave unggul dalam daya dukung beban, ketahanan terhadap kelelahan, dan kemampuan beradaptasi terhadap lingkungan (ketahanan terhadap suhu tinggi dan rendah, minyak, dan korosi). Strukturnya bebas dari masalah penuaan, menampilkan masa pakai yang lama dan persyaratan perawatan yang sangat rendah, memberikan jaminan yang andal untuk pengoperasian peralatan yang stabil dalam jangka panjang. Baik di samping platform optik presisi, peralatan pencitraan medis kelas atas, atau di kabin instrumen presisi kendaraan dan kapal, "kupu-kupu logam" ini secara diam-diam memenuhi tugasnya menjaga presisi, yang merupakan perwujudan nyata dari akumulasi teknis mendalam dan semangat inovatif Hoan Microwave.
Tabel Parameter Dimensi
| Model |
Tinggi(mm)
±1.5
|
Lebar
(mm)
|
Berat
(kg)
|
Pilihan Pemasangan |
Lubang Tembus
(mm)
|
Ulir
(mm)
|
C'sink
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A,B,C,D,E,S |
∅3.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Kurva Beban Statis
| No. |
Model |
Beban Statis Maks
(mm)
|
Defleksi Maks
(mm)
|
Kv(Getaran)
(KN/m)
|
Ks(Guncangan)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| No. |
Model |
Beban Statis Maks
(mm)
|
Defleksi Maks
(mm)
|
Kv(Getaran)
(KN/m)
|
Ks(Guncangan)
(KN/m)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| No. |
Model |
Beban Statis Maks
(mm)
|
Defleksi Maks
(mm)
|
Kv(Getaran)
(KN/m)
|
Ks(Guncangan)
(KN/m)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Aplikasi Produk
| Aplikasi |
Peralatan Khas |
Perlindungan Dari |
Keunggulan Operasional |
| Di Kapal |
Elektronik, Komputer, Mesin |
Ledakan eksplosif, Getaran bawaan, Badai |
Tahan lama, Bebas perawatan, Suhu ekstrem, Ketahanan korosi, Perlindungan semua sumbu |
| Kendaraan Medan Kasar |
Instrumentasi, Generator, Elektronik |
Medan kasar, Kondisi jalan buruk, Tabrakan |
Tahan lama, Bebas perawatan, Suhu ekstrem, Ozon, Radioaktivitas, Radiasi UV |
| Kontainer Pengiriman |
Optik, Instrumen, Rudal, Elektronik |
Transit, Penanganan jatuh, Pemuatan/Pembongkaran |
Tahan lama, Bebas perawatan, Paparan kelembaban, Penggunaan berulang |
| Pesawat Terbang |
Elektronik, Komputer |
Manuver G-tinggi, Pendaratan keras, Udara turbulen |
Suhu dan ketinggian ekstrem, Ringan |
| Peralatan Industri |
Sentrifuge, Pengering, Pompa |
Beban dinamis yang tidak seimbang, Palu fluida, Getaran bawaan, Kelemahan fondasi |
Tahan lama, Bebas perawatan, Lingkungan korosif |
| Peralatan Persenjataan |
Kontrol komputer, Elektronik |
Medan kasar, Pengangkutan kereta api, Transit |
Bebas perawatan, Suhu ekstrem, Ledakan di dekatnya |
| Peralatan Medis |
Peralatan mekanis yang diperlukan untuk perawatan pasien |
Getaran dari bagian yang bergerak, Kereta bergerak - Guncangan transportasi |
Bebas perawatan, Tidak ada pelepasan gas, Dapat disterilkan |
| Cerobong Asap |
Cerobong asap, Scrubber, Alat pengukur |
Angin menyebabkan frekuensi resonansi, Gas tumpukan menyebabkan turbulensi di dekat scrubber, dll. |
Bebas perawatan, Suhu ekstrem, Lingkungan korosif |
* Bahan Batang Pemasangan *
Baja Tahan Karat atau Aluminium dapat dipilih
* Pemilihan Perlakuan Permukaan Batang Pemasangan Aluminium *
* Anodisasi Putih: Perlakuan permukaan untuk membuat permukaan aluminium lebih keras dari dirinya sendiri. Warna batang pemasangan aluminium yang dianodisasi putih tetap sama dengan warna aluminium itu sendiri. Ini adalah perlakuan permukaan normal dari batang pemasangan aluminium;
* Anodisasi Keras: Perlakuan permukaan untuk membuat batang pemasangan aluminium jauh lebih keras daripada cara anodisasi putih. Warna batang pemasangan aluminium yang dianodisasi keras lebih gelap daripada cara anodisasi putih. Penggunaan khusus untuk persyaratan kompleks atau khusus dari kondisi kerja penggunaan peredam getaran tali kawat.

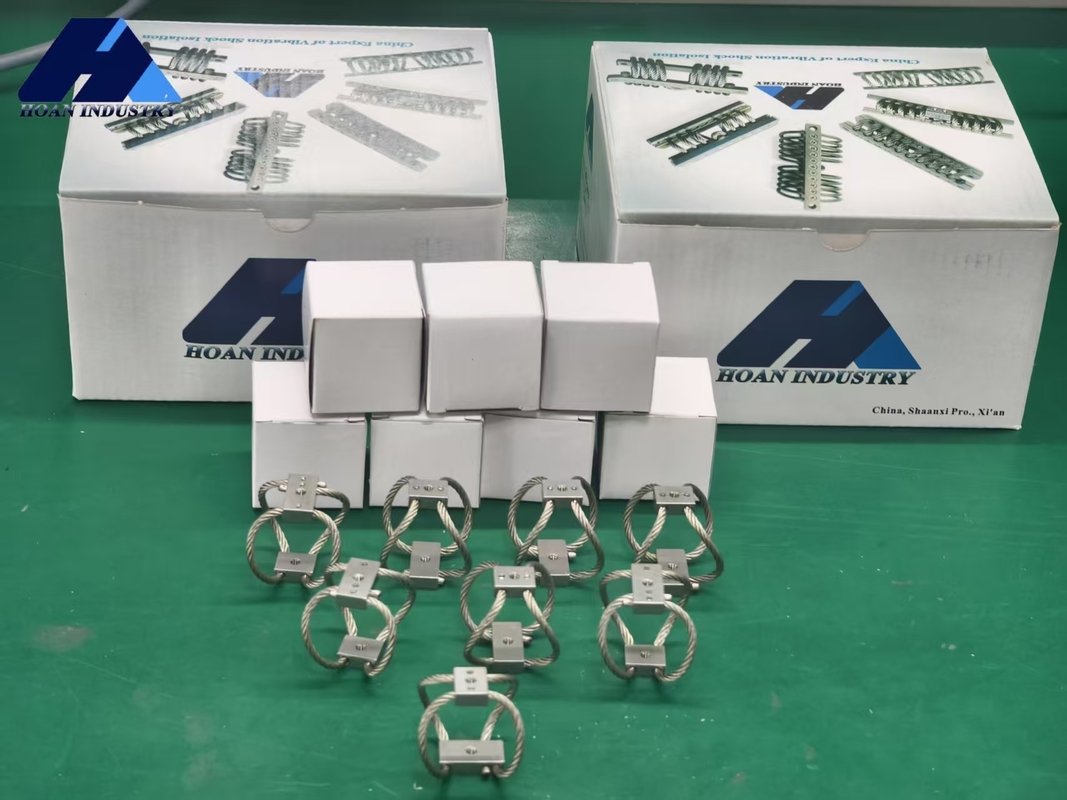

Foto Pelanggan
